Fd580 شاشة رقمية تعمل باللمس للكشف عن عيوب اللحام بالموجات فوق الصوتية للصوت والضوء

FD580 شاشة لمس رقمية تعمل بالموجات فوق الصوتية ، كاشف إنذار الصوت والضوء

مقدمة

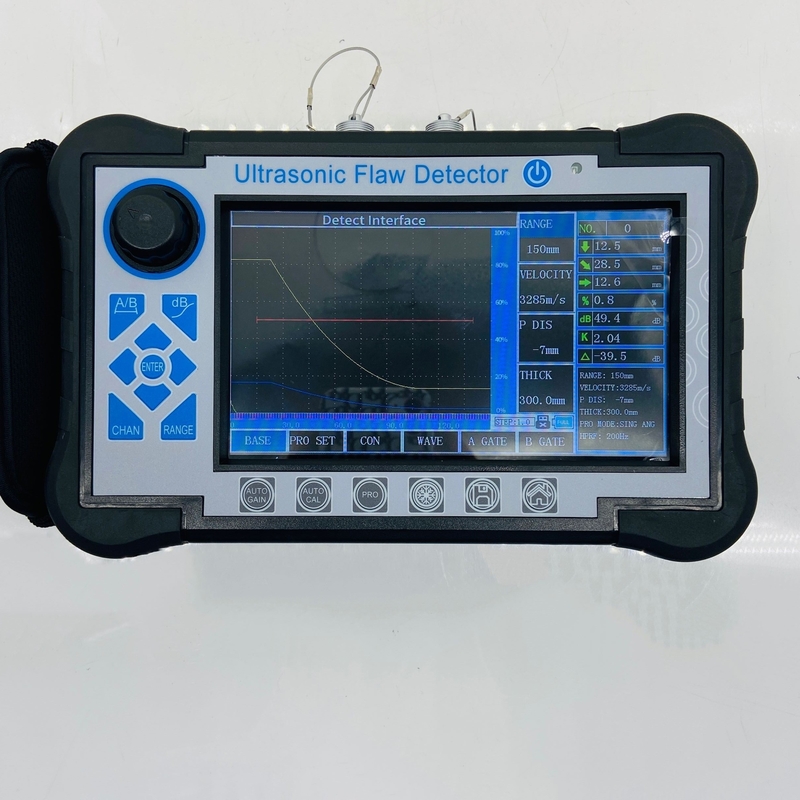

كاشف الخلل الرقمي بالموجات فوق الصوتية هو نوع متقدم ، وهو شاشة تعمل باللمس ، ويمكنه بسرعة وسهولة وبدون ضرر ، اكتشاف العيوب المختلفة داخل قطعة العمل وتحديد موقعها وتقييمها وتشخيصها بدقة مثل الشقوق واللحامات والمسام والثقوب الرملية والشوائب والطي ، إلخ. لقد تم تطبيقه على الطاقة الكهربائية ، والبتروكيماويات ، والمراجل وأوعية الضغط ، والهيكل الفولاذي ، والجيش ، والفضاء ، والنقل بالسكك الحديدية ، والسيارات ، والآلات وغيرها من المجالات.إنها أداة أساسية لصناعة الاختبار غير المدمرة.

سمات

● التحديد الكمي وتحديد المواقع بدقة عالية لتلبية متطلبات الكشف عن المسافات القريبة والبعيدة

● منطقة عمياء المجال القريب صغيرة ، يمكن أن تلبي متطلبات الكشف للأنابيب ذات القطر الصغير والأنابيب رقيقة الجدران.

● وظيفة المعايرة التلقائية: معايرة تلقائية بزر واحد ، سهل التشغيل ، مسبار اختبار تلقائي "تأخير P" ، "قيمة K" ، "قيمة X" والسرعة

● العرض التلقائي لموضع صدى العيب (العمق: d ، الأفقي: p ، المسافة: s ، السعة ، ديسيبل ، ф)

● التبديل بين ثلاثة مقاييس بحرية (العمق: d ، الأفقي: p ، المسافة: s)

● اكتساب تلقائي ، ومغلف ذروة ، ووظائف ذاكرة الذروة ، والتي يمكن أن تحسن كفاءة الكشف.

● سجل تلقائيًا عملية اكتشاف الخلل والتشغيل الديناميكي

● φ حساب القيمة: تزوير كشف الخلل بواسطة مسبار مباشر ، يمكن العثور على أعلى موجة للتحويل φ القيمة تلقائيًا

● 500 قناة مستقلة (يمكن أن تكون قابلة للتوسيع) ، والتي يمكنها إدخال وتخزين معايير الكشف لأي صناعة بحرية ، لا تحتاج إلى حمل الكتل القياسية للفحص في الموقع.

● تخزين وتشغيل 500 موجات وبيانات المسح بحرية

● يتم إنشاء منحنيات DAC و AVG و TCG (تعويض العمق) تلقائيًا ويمكن تقسيمها.نقاط أخذ العينات غير مقيدة ويمكن تصحيحها وتعويضها.

● 14 معيار فحص مدمج

● حرية الدخول إلى أي معايير صناعية

● عرض النبض والقوة يمكن تعديلهما

● مسح ضوئي B ووظيفة مسح ضوئي ملون ；

● يمكن التواصل مع الكمبيوتر ، وتصدير WORD.الملف ، وكذلك تقرير الكشف

● جراب بلاستيك IP65 ABS ، قوي ومتين ، مقاوم للماء والغبار ، وقدرة ممتازة على مقاومة التداخل

● استخدام برنامج اتصال (لاسلكي) لتحليل تقارير طباعة البيانات ، وما إلى ذلك ；

● 260000 لون شاشة ملونة حقيقية ، مناسبة لبيئة العمل تحت الإضاءة القوية أو الإضاءة المنخفضة

● بطارية ليثيوم عالية الأداء ، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات

● تسجيل الوقت الحقيقي على مدار الساعة: تاريخ اكتشاف الخلل في الوقت الفعلي ، وسجل تتبع الوقت ، والتخزين

● حماية انقطاع التيار الكهربائي ، لا يمكن أن تفقد بيانات التخزين

● يمكن اختبار معلمات اكتشاف الخلل تلقائيًا أو ضبطها مسبقًا

● الرفض الرقمي ، لا يؤثر على الكسب والخطية

● تعويض الكسب: يمكن تصحيح توهين ديسيبل لخشونة السطح ، والأسطح المنحنية ، واكتشاف الخلل بعيد المدى لقطع العمل السميكة ، إلخ.

● يمكن تشغيل كاشف الخلل بواسطة برنامج على جهاز الكمبيوتر ، وتحقيق هدف كاشف الخلل الذي يتحكم فيه الكمبيوتر في الكشف





المواصفات الفنية

عرض		شاشة ملونة TFT مقاس 7 بوصة ، دقة 800 * 480
وضعية التشغيل		زر ، دوار ، شاشة تعمل باللمس
مزود الطاقة		بطارية ليثيوم أيون
قدرة البطارية		5.0 أمبير
جهد الطاقة		12 فولت
كمية الطاقة		1
وقت العمل		≥8 ساعات
مدخلات المحول		DC100 ～ 240 فولت 50 هرتز / 60 هرتز
خرج المحول		تيار متردد 12 فولت
طاقة المحول		36 واط
مخزن البيانات		بطاقة SD (16 جيجا)
إنذار		1
درجة حرارة العمل		-10 ℃ ～ 45 ℃
درجة حرارة التخزين		-20 ℃ ～ 60 ℃
الصف IP		IP65
البعد		245 * 155 * 55 ملم
وزن		1.18 كجم (بطارية مضمنة)
نموذج UT التقليدي
نوع موصل التحقيق	ليمو 00
نوع القناة	قناة واحدة
قناة Num	500 مجموعة (يمكن تحجيمها)
نوع النبض	موجة حادة سلبية
نقل الجهد	50 ～ 350 فولت ، خطوة في 50 فولت
التخميد	560Ω
يكسب	0 ~ 110 ديسيبل ، الخطوة: 0.5 / 2/6 / 12dB
اكتساب الضبط الدقيق	-4 ~ + 4
تعويض السطح	كل مجموعة ربح
تردد العمل	0.5 ~ 20 ميجا هرتز ；
نوع المسبار	واحد ، مزدوج ، من خلال ، نوع الغمر
منقي	ثلاثة اختيارية: 1 ~ 4 ميجا هرتز / 0.5 ~ 10 ميجا هرتز / 2 ~ 20 ميجا هرتز
وضع الكشف	سلبي / إيجابي / ثنائي الاتجاه / RF
يرفض	0 ~ 80٪ ، الخطوة 1٪
نطاق الاختبار	0 ~ 15000 مم ، الحد الأدنى لنطاق العرض: 15 مم (في الفولاذ)
السرعة المادية	100 ~ 20000 م / ث
إزاحة النبض	-10 ~ 1000 ملم
تأخير الدفع	0 ~ 200us
X-VAL	0 ~ 100 ملم
مرشد	اللحام ، ورقة ، تزوير التفتيش
نقطة الاختبار	الذروة / X-val / J فال
قياس	البوابة: السعة ، قيمة السعة dB ، المدى ، المسافة الأفقية ، المسافة العمودية ، قيمة الفرق بين البوابة A و B المؤشر: مؤشران متقاطعان ، يمكنهما اختبار المسافة الأفقية والعمودية ، والمسافة بين المؤشرات (تحت وظيفة المسح B)
بوابة	بداية البوابة: كل المدى
	عرض البوابة: كل المدى
	مستوى البوابة: 10 ~ 90٪ ، الخطوة: 1٪
منحنى	DAC ، ستة منحنيات كحد أقصى ، تتوافق مع NB / T 47013 و GB / T 11345 و GB / T 29712 ومعايير أخرى
	TCG ، ستة منحنيات كحد أقصى
	AVG
وظائف أخرى	ملء الشاشة ، مفتاح المؤشر (النطاق / الارتفاع / الأفق) ، كسب تلقائي فردي / مستمر (10 ~ 100٪ ، خطوة 10٪) ، مقارنة صدى ، صدى كامل ، غلاف الذروة ، ذاكرة الذروة ، مسح سريع ، الوضع الخارجي ، لقطة شاشة
	تجميد الذروة / عمق الكراك / توسيع البوابة / تعديل السطح المنحني / مسح B / محاكاة اللحام المسطح // فيديو
إنذار	إنذار الصوت والضوء
مخلفات الحساسية	≥ 65 ديسيبل (200 مم - Φ2FH ، 2.5PΦ20)
خطأ خطي أفقي	≤0.3٪
خطأ خطي عمودي	≤3٪
السعة الخطية خطأ	≤ ± 2٪
دقة المخفف	20 ديسيبل ± 1 ديسيبل
النطاق الديناميكي	≥32 ديسيبل
دقة بعيدة	≥26 ديسيبل
مستوى الضوضاء	＜ 40 × 10-9الخامس/



















































































































































































































































التكوين القياسي



	اسم	الكمية
1	وحدة رئيسية	1
2	محول كهرباء	1
3	مسبار يربط كابل BNC-C6	2
4	حالة الصك	1
5	كتيب التعليمات	1
6	مسبار مستقيم 10 مللي متر 2.5 ميجا هرتز	1
7	مسبار زاوية 13x13 K2 2.5 ميجا هرتز	1
8	بطاقة الضمان	1
