تفاصيل المنتج:
|
عرض النطاق: | 0.1 ميجا هرتز ~ 20 ميجا هرتز | يكسب: | 120 ديسيبل، وتيرة 0.1 ديسيبل، 1 ديسيبل، 10 ديسيبل |
---|---|---|---|
شاشة عرض: | شاشة LCD مقاس 5.0 بوصات، ويبلغ حجم الشاشة الفعال 108 ملم طولًا و64 ملم عرضًا | ذاكرة: | بطاقة SD 1G |
الوضع الكمي: | منحنى DAC، منحنى AVG (DGS). | وضع الكشف: | موجة كاملة، نصف موجة إيجابية، نصف موجة سلبية، RF |
نبض الجهد: | 25 فولت ~ 300 فولت قابل للتعديل خطوة 25 فولت | ||
تسليط الضوء: | جهاز الكشف عن العيوب بالموجات فوق الصوتية,جهاز الكشف عن العيوب بالموجات فوق الصوتية على الشاشة اللمسية,كاشف نقص على الشاشة اللمسية,touch screen ultrasonic flaw detector,touch screen flaw detector |

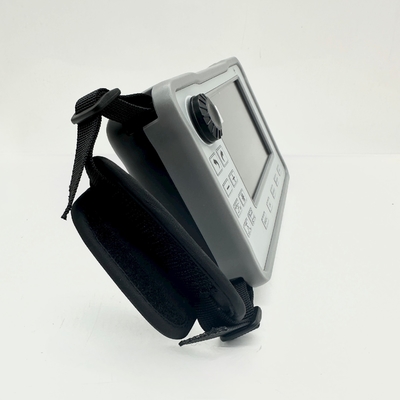

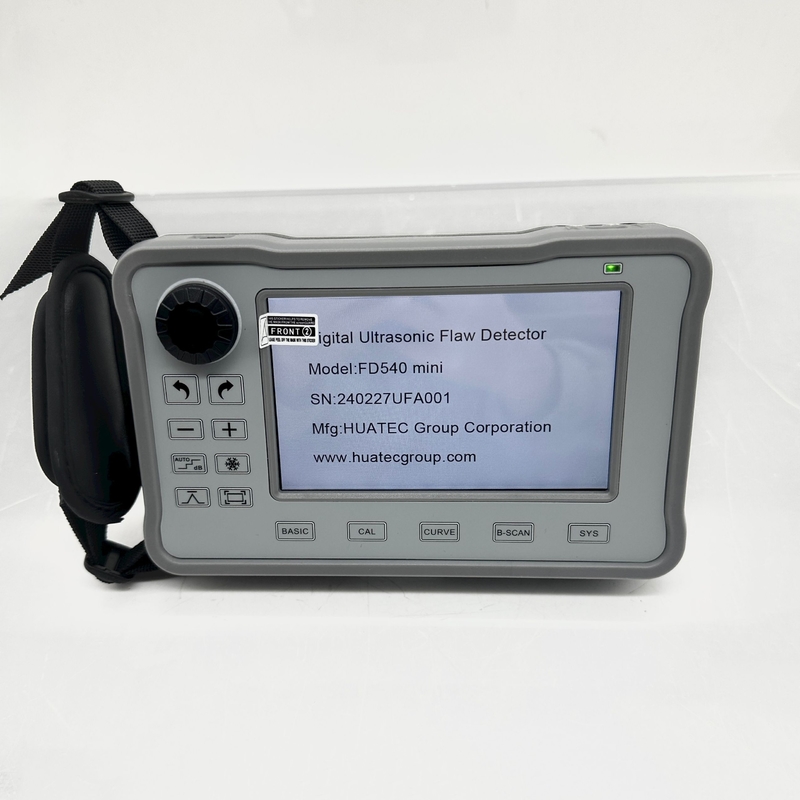

بطاقة SD FD540mini جهاز الكشف عن العيوب بالموجات فوق الصوتية
مقدمة موجزة
جهاز الكشف عن العيوب بالموجات فوق الصوتية FD540mini هو نوع جديد من منتجات الاختبار بالموجات فوق الصوتية التي أطلقتها شركتنا ، وتستخدم على نطاق واسع في الصناعات مثل الغلايات وأوعية الضغط والطاقة والبترول والكيمياءالنفط البحري، خطوط الأنابيب، بناء السفن، السيارات، التصنيع الميكانيكي، المعادن، معالجة المعادن، الهياكل الفولاذية، وسائل النقل السكك الحديدية، والطاقة النووية، والجامعات، الخ.تحديد الموقع، تقييم وتشخيص العيوب الداخلية المختلفة (الشقوق والرخصة والمسام والإدماج، الخ) في قطع العمل. هذا الكاشف الأخطاء بالموجات فوق الصوتية الرقمية له هيكل مضغوط، شكل موجة مستقرة،تحمل قوي، حساسية عالية، استجابة سريعة، ووتيرة الإصدار المتكررة القصوى تصل إلى 10000 هرتز. هو منتج الكشف عن العيوب بالموجات فوق الصوتية المحمولة للغاية.
المعلمات التقنية
نطاق الكشف |
10m ((فولاذ الكربون الموجة الطولية) (متطلبات الأداء المترولوجي: ≥3500mm) |
وضع النبض | نبض حاد، موجة مربعة، موجة مربعة مزدوجة |
الجهد النبضي | 25 فولت 300 فولت قابلة للتعديل 25 فولت |
عرض النبض | 0ns 500ns قابلة للتعديل باستمرار، 10ns سرعة |
التخفيف | قوية وضعيفة قابلة للتعديل |
تكرار النبض التردد |
أوتوماتيكية أو يدوية، قابلة للتعديل المستمر من 100 هرتز إلى 1000 هرتز، مع سرعة 10 هرتز |
المكاسب | 120 ديسيبل، وتيرة 0.1 ديسيبل، 1 ديسيبل، 10 ديسيبل |
عرض النطاق | 0.1 ميغاهرتز 20 ميغاهرتز |
مرشح الموجات | 1M ~ 5M |
شاشة العرض | 5.0 بوصة شاشة LCD، حجم العرض الفعلي هو 108mm طويلة و 64mm واسعة |
القرار | 800×480 |
واجهة الأداة | LEMO-00 C5 مزدوج |
إنذار | أجهزة إنذار البوابة أ، ب |
واجهة الإخراج | USB من النوع C |
وضع الكشف | موجة كاملة، موجة نصف إيجابية، موجة نصف سلبية، RF |
البوابة | المستقلة A,B |
وضع القياس | القمة، جانب الموجة |
الذاكرة | بطاقة SD 1G |
حفظ المحتوى | سجل واحد، سجل متواصل متعدد الصور (≤200 إطار) |
الوضع الكمي | منحنى DAC، منحنى AVG ((DGS)) |
الوظائف المساعدة |
دعم اللمس ، لوحة مفاتيح افتراضية ، PD سريعة شحن، مكاسب تلقائية، الذكاء ذروة، تجميد |
اكتشاف العيوب المعايير |
AWS D1.1/D1.5"NB/T 47013،GB/T 29712،GB/T 11345 |
الحجم والوزن | 183ملم × 113ملم × 45ملم 780غراماً، مع البطارية |
بطارية | 12 ساعة |
الوحدة | المتر، الإمبراطورية |
درجة حرارة العمل | -10 درجة مئوية 55 درجة مئوية |
شاحن | (ـ جنرال) (ـ 100 و 240 فولت، 50 و 60 هرتز) |
القرار |
36 ديسيبل (متطلبات الأداء المترولوجي:≥26dB) |
النطاق الديناميكي |
40 ديسيبل (متطلبات الأداء المترولوجي:≥26dB) |
هامش الحساسية |
60 ديسيبل (متطلبات الأداء المترولوجي: ≥ 42dB) |
الخطية العمودية |
2.8٪ (متطلبات الأداء المترولوجي: ≤ 6٪) |
الأفقية خطية |
0.6٪ (متطلبات الأداء المترولوجي: ≤ 2٪) |
اللغة | الصينية/الإنجليزية |
الخصائص
1: الجسم خفيف الوزن ومناسب للعمل بيد واحدة.
2: PD65W الشحن السريع + 12 ساعة طويلة من عمر البطارية.
3: 5.0 بوصة IPS شاشة عالية الوضوح مع واجهة واجهة جديدة تماما.
4: دعم لمسة الشاشة الكاملة، تشغيل الإيماءات السريعة، لوحة مفاتيح افتراضية، سهلة الاستخدام
5: مع DAC، AVG، مكاسب تلقائية، الذكاء ذروة، نصف فترة اللون، B-مسح وغيرها من الوظائف المهنية.
6: بما في ذلك التبديل بين الصينية والإنجليزية، تصدير البيانات إلى بطاقة SD، الترقية عبر الإنترنت، التقاط الشاشة والعديد من الوظائف العملية الأخرى.
التكوين القياسي
رقم التسلسلر | الاسم | كمية |
1 | المضيف FD540mini | 1 |
2 | المسبار (مسبار مستقيم ذو دقة عالية، مسبار زاوية) | 2 |
3 | خط المسبار | 2 |
4 | شاحن | 1 |
5 | خط الطاقة | 1 |
6 | إرشادات استخدام | 1 |
7 | شهادة الامتثال | 1 |
8 | بطاقة الضمان | 1 |
9 | بنك الطاقة | 1 |
