تفاصيل المنتج:
|
| عرض النطاق الترددي: | 0.1 ميجا هرتز ~ 20 ميجا هرتز | يكسب: | 120 ديسيبل، وتيرة 0.1 ديسيبل، 1 ديسيبل، 10 ديسيبل |
|---|---|---|---|
| شاشة العرض: | شاشة LCD مقاس 5.0 بوصات، ويبلغ حجم الشاشة الفعال 108 ملم طولًا و64 ملم عرضًا | ذاكرة: | بطاقة SD 1G |
| الوضع الكمي: | منحنى DAC، منحنى AVG (DGS). | وضع الكشف: | موجة كاملة، نصف موجة إيجابية، نصف موجة سلبية، RF |
| نبض الجهد: | 25 فولت ~ 300 فولت قابل للتعديل خطوة 25 فولت | ||
| إبراز: | كاشف أخطاء فائق الصوت خفيف الوزن,اختبار عيوب الموجات فوق الصوتية الرقمية,كاشف عيوب بالموجات فوق الصوتية على بعد 10 أمتار |
||

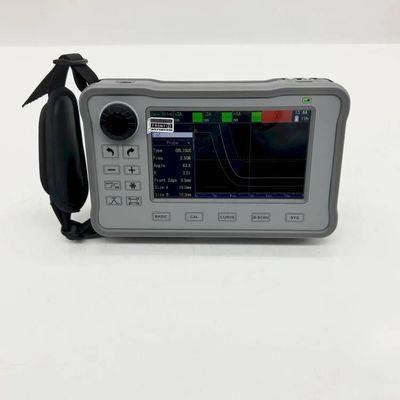

FD540mini خفيف الوزن رقمي للكشف عن الخلل بالموجات فوق الصوتية 0.1-20 ميجا هرتز 10 متر كشف المدى اختبار التفتيش عيب
مقدمة موجزة
كاشف الخلل بالموجات فوق الصوتية FD540mini هو نوع جديد من منتجات الاختبار بالموجات فوق الصوتية التي أطلقتها شركتنا، ويستخدم على نطاق واسع في صناعات مثل الغلايات وأوعية الضغط والطاقة والبترول والكيماويات والنفط البحري وخطوط الأنابيب وبناء السفن والسيارات والتصنيع الميكانيكي والمعادن ومعالجة المعادن والهياكل الفولاذية والنقل بالسكك الحديدية والطاقة النووية والجامعات وما إلى ذلك. يمكنه اكتشاف العيوب الداخلية المختلفة وتحديد موقعها وتقييمها وتشخيصها بسهولة (الشقوق والرخاوة والمسام والشوائب وما إلى ذلك) في قطع العمل. يتميز كاشف الخلل الرقمي بالموجات فوق الصوتية بهيكل مدمج، وشكل موجي ثابت، وتحمل قوي، وحساسية عالية، واستجابة سريعة، وأقصى تردد انبعاث متكرر يصل إلى 10000 هرتز. إنه منتج محمول للغاية للكشف عن الخلل بالموجات فوق الصوتية.
المعلمات التقنية
| نطاق الكشف |
10 م (الفولاذ الكربوني ذو الموجة الطولية) (متطلبات الأداء المترولوجي: ≥3500 مم) |
| وضع النبض | نبض حاد، موجة مربعة، موجة مربعة مزدوجة |
| جهد النبض | 25 فولت ~ 300 فولت قابل للتعديل خطوة 25 فولت |
| عرض النبض | 0ns ~ 500ns قابل للتعديل بشكل مستمر، وتيرة 10ns |
| التخميد | قوي وضعيف قابل للتعديل |
|
تكرار النبض تكرار |
تلقائي أو يدوي، قابل للتعديل بشكل مستمر من 100 هرتز إلى 1000 هرتز، مع وتيرة 10 هرتز |
| يكسب | 120 ديسيبل، وتيرة 0.1 ديسيبل، 1 ديسيبل، 10 ديسيبل |
| عرض النطاق الترددي | 0.1 ميجا هرتز ~ 20 ميجا هرتز |
| مرشح الموجة | 1 م ~ 5 م |
| شاشة عرض | شاشة LCD مقاس 5.0 بوصات، ويبلغ حجم الشاشة الفعال 108 ملم طولًا و64 ملم عرضًا |
| دقة | 800×480 |
| واجهة الصك | المزدوج LEMO-00 C5 |
| إنذار | إنذار البوابة أ، ب |
| واجهة الإخراج | يو اس بي من النوع سي |
| وضع الكشف | موجة كاملة، نصف موجة إيجابية، نصف موجة سلبية، RF |
| بوابة | مستقل أ، ب |
| وضع القياس | الذروة، جانب الموجة |
| ذاكرة | بطاقة SD 1G |
| حفظ المحتوى | إطار واحد، تسجيل مستمر متعدد الإطارات (أقل من 200 إطار) |
| الوضع الكمي | منحنى DAC، منحنى AVG (DGS). |
| وظائف مساعدة |
دعم اللمس، لوحة المفاتيح الافتراضية، PD سريع الشحن، الكسب التلقائي، ذروة الذاكرة، التجميد |
|
كشف الخلل المعايير |
أوس D1.1/D1.5، إن بي/تي 47013، جيجابايت/تي 29712، جيجابايت/تي 11345 |
| الحجم والوزن | 183 مللي متر × 113 مللي متر × 45 مللي متر 780 جم ، البطارية متضمنة |
| بطارية | 12 ساعة |
| وحدة | متري، الإمبراطوري |
| درجة حرارة التشغيل | -10 درجة مئوية ~ 55 درجة مئوية |
| شاحن | مكيف "جنرالال" (100~240 فولت، 50~60 هرتز) |
| دقة |
36 ديسيبل (متطلبات الأداء المترولوجي: ≥26dB) |
| النطاق الديناميكي |
40 ديسيبل (متطلبات الأداء المترولوجي: ≥26dB) |
| هامش الحساسية |
60 ديسيبل (متطلبات الأداء المترولوجي: ≥42dB) |
| الخطية العمودية |
2.8% (متطلبات الأداء المترولوجي: ≥6%) |
|
أفقي الخطية |
0.6% (متطلبات الأداء المترولوجي: ≥2%) |
| لغة | الصينية/الإنجليزية |
سمات
1: الجسم خفيف الوزن ومناسب للتشغيل بيد واحدة.
2: شحن سريع PD65W + عمر بطارية طويل 12 ساعة.
3: شاشة IPS عالية الوضوح مقاس 5.0 بوصة مع واجهة مستخدم جديدة تمامًا.
4: دعم اللمس بملء الشاشة، وتشغيل الإيماءات السريعة، ولوحة المفاتيح الافتراضية، وسهلة الاستخدام
5: مع DAC، وAVG، والكسب التلقائي، وذاكرة الذروة، ونصف المدى الملون، وB-scan وغيرها من الوظائف الاحترافية.
6: بما في ذلك التبديل بين اللغة الصينية والإنجليزية، وتصدير البيانات إلى بطاقة SD، والترقية عبر الإنترنت، والتقاط الشاشة والعديد من الوظائف العملية الأخرى.

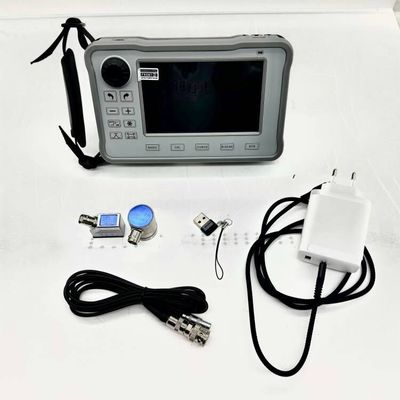

التكوين القياسي
| الرقم التسلسليص | اسم | كمية |
| 1 | المضيف FD540mini | 1 |
| 2 | مسبار (مسبار مستقيم عالي الدقة، مسبار زاوية) | 2 |
| 3 | خط التحقيق | 2 |
| 4 | شاحن | 1 |
| 5 | خط الكهرباء | 1 |
| 6 | دليل التعليمات | 1 |
| 7 | شهادة المطابقة | 1 |
| 8 | بطاقة الضمان | 1 |
| 9 | بنك الطاقة | 1 |
