تفاصيل المنتج:
|
| اسم المنتج: | معاير الاهتزاز | المعايير الدولية: | ISO10816 |
|---|---|---|---|
| التكرار: | 1020، 40، 80، 160، 320، 640, 1280 هرتز +0.01% | ● السرعة: | mm/s (RMS) |
| إبراز: | معايير الاهتزاز ISO10816,تحليل الاهتزاز اختبار الاهتزاز,معايير الاهتزاز من النوع المنقسم,Vibration Analyzer Vibration Tester,Split Type Vibration Calibrator |
||

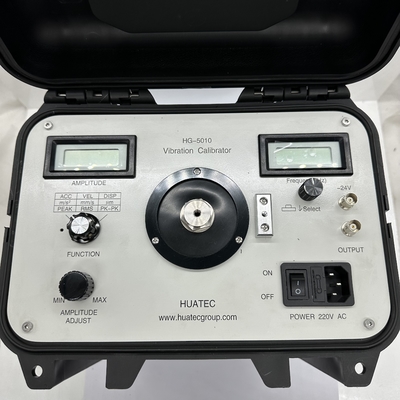

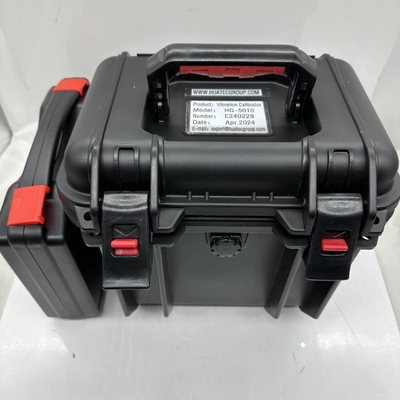

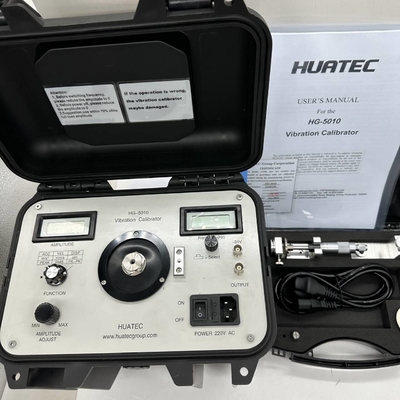

عازل الاهتزاز الرقمي من النوع المنقسم محلل الاهتزاز اختبار الاهتزاز ISO10816
طلب لمعايرة الاهتزاز ISO10816 HG-5010:
1يمكن استخدامها لتعديل مقياس تسارع الاهتزازات، والسرعة ومحول القرب وكذلك أدوات قياس الاهتزازات. إشارات الصدر القياسية في التردد 10، 20، 40، 80، 160، 320،640 و 1280 هرتز
2.يمكن توليد من المعايرة نطاق التسارع والسرعة والنزوح
3يمكن تحديدها من خلال مقاييس الطاقة وتظهر على شاشات الرقمية. يمكن إنتاج اهتزاز أفقي أو عمودي.
4.HG-5010 معايير الاهتزاز يجمع بين مولد إشارة الصينوس، مكبر الطاقة، المحول القياسي ومزلق في واحد ويتميز بحجم صغير، ودقة عالية وسهولة التشغيل.يمكن استخدامه في المختبر أو في الموقع.
5المعايير الدولية: ISO10816
المواصفات:
التكرار:1020، 40، 80، 160، 320، 640, 1280 هرتز+0.01%
الوحدة:
تسارع: متر/ثانية2(الذروة)
السرعة: mm/s (RMS)
النزوح: أم (PK-PK)
دقة النطاق:
التسارع (30m/s)2pk, 80Hz) 40Hz إلى 320Hz+0.3 ديسيبل+رقم واحد
من 10 هرتز إلى 1280 هرتز+0.5 ديسيبل+رقم واحد
السرعة (25 ملم / ثانية pk ،80 هرتز) 40 هرتز إلى 320 هرتز+0.5 ديسيبل+رقم واحد
تحريك (10μm pk-pk، 80Hz) 40Hz إلى 320Hz+0.5 ديسيبل+رقم واحد
خطية مسبار القرب
الجهاز: 5mm و 8mm المراقبة النطاق: 0~4.0mm
العرض:31/2عرض رقمي للتسارع أو السرعة أو التنقل
الحد الأقصى لمدى الاهتزاز والحمل الأقصى:
لأن الاهتزاز المستخدم في HG-5010 معايير الاهتزاز هو صغير جدا،أثناء معايرة المحولات ذات الوزن المختلف تحت ترددات مختلفة فإن نطاق الإخراج من المحولات مختلف أيضًاالحد الأقصى للكثافة الاهتزازية والحمل الأقصى ترتبط مع الحد الأقصى للتسارع.الحد الأقصى للسرعة و الحد الأقصى للنزوح الذي يتم إنتاجه من جهاز المعايير تحت تردد معين و مع وزن معين من المحول الذي سيتم معايرتهيمكن رؤية الأرقام المحددة في الجدول التالي.
|
(و)
التردد |
<100 غرام | <250 غرام | <650 غرام | ||||||
| a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | |
| 10 هرتز | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 هرتز | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 هرتز | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 هرتز | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 هرتز | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 هرتز | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 هرتز | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280 هرتز | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
ملاحظة: مع ارتفاع التردد فإن قيمة تحريك الاهتزاز صغيرة جداً لذلك لن يكون هناك إشارة اهتزاز خارجية من جهاز المعايرة.
الحجم:280 × 180 × 250 ((ملم)
وزن:20 باوند و 9 كيلو
درجة الحرارة: التشغيل:0oC إلى 50oج
التخزين:-20oC إلى 70oج
الرطوبة:90 ٪ غير مكثفة
