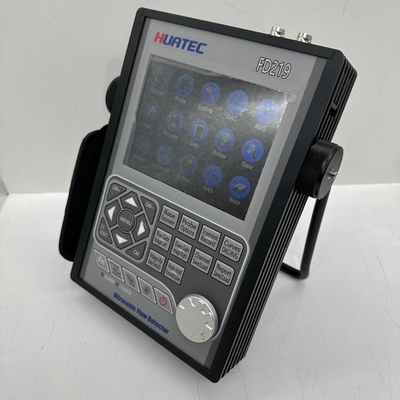

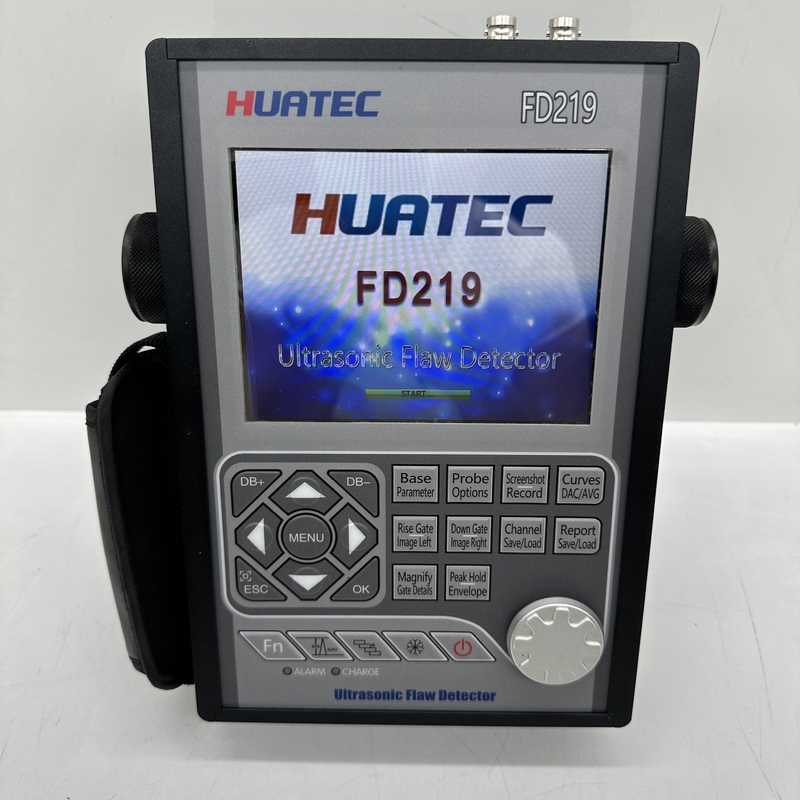

FD219 كاشف عيوب فوق الصوتية الرقمية الشكل المعدني

FD219 كاشف عيوب فوق الصوتية الرقمية الشكل المعدني

مقدمة

هذا كاشف العيوب HUATEC FD219 هو كاشف عيوب بالموجات فوق الصوتية الرقمية الصناعية المحمولة التي يمكن اكتشاف وتحديد موقع وتقييم وتشخيص العيوب المختلفة (الشقوق والإدماج والمسام ، إلخ).) في قطعة العمل بسرعة، مريحة، دون تلف، ودقة. يمكن استخدامها في كل من المختبر وفي موقع الهندسة. يمكن استخدام هذا الجهاز على نطاق واسع في التصنيع، المعادن الحديدية والصلب،معالجة المعادنالصناعة الكيميائية وغيرها من المجالات التي تتطلب الكشف عن العيوب ومراقبة الجودة. كما تستخدم على نطاق واسع في التفتيش على الانترنت للسلامة وتقييم الحياة في مجالات الطيران والفضاء،النقل بالسكك الحديدية، الغلايات وأوعية الضغط، الخ

يمكن استخدام الجهاز على نطاق واسع في تحديد وتحديد حجم الشقوق الخفية والفراغات والانفصال والانقطاعات المماثلة في الحوائط والصناعات الذهبية والشرائح والمحاور والعمود والخزانات وأوعية الضغط والتوربيناتوالمكونات الهيكلية.

الخصائص

تم تصميم الأجهزة الأساسية باستخدام ARM + FPGA ، والبرنامج يستخدم نظام تشغيل متعدد المهام موثوق به للغاية ، والذي يحسن بشكل كبير الوظيفة ، قابلية النقل ،متانة وموثوقية الجهاز.

تستخدم هذه الآلة قائمة master-slave، وهي مصممة بمفاتيح الاختصار ومفتاح دوران رقمي. الآلة خفيفة ويمكن حملها، ويمكن حملها بيد واحدة.

الشاشة

شاشة TFT LCD متعددة الألوان رقمي بالكامل عالية الدقة (640 × 480 بكسل) شاشة شاشة موجة أكثر حساسية وإنسانية.

يمكن اختيار 4 أنماط واجهة تشغيل وفقا للبيئة.

شاشة LCD مع تحديث سريع 60 هرتز قادرة على عرض التغيرات الدقيقة في شكل الموجة

يمكن تعيين سطوع شاشة LCD بحرية.

الشكل

الغلاف المعدني المكون بالكامل من الألومنيوم قوي ومتين، وأداء الحماية الكهرومغناطيسية جيد جدا.

العصا المضغوطة التي تدور 360 درجة والغلاف المطاطي سهلان الاستخدام.

لوحات زجاجية متشددة، صلبة للغاية ومقاومة للاستعمال والخدش

صورة الشاشة وتقرير الكشف عن العيوب في PDF

لقطات شاشة في الوقت الفعلي لجميع الصفحات وتقارير الكشف عن العيوب، وحفظها كصور BMP إلى القرص U، والتي يمكن تعيينها كصور ملونة أو رمادية.

تصدير تقرير الكشف عن العيوب كملف PDF وحفظه على قرص U لسهولة الأرشفة والطباعة.

يمكن تخصيص جميع محتويات ملف PDF وفقًا لاحتياجات المستخدم.

يمكن عرض صور BMP وملفات PDF على جهاز كمبيوتر أو هاتف محمول.

إيرينج

ما يصل إلى 15000 ملم في الصلب؛ مجموعة قابلة للاختيار في خطوات ثابتة أو متغيرة باستمرار. مناسبة للاستخدام على قطع العمل الكبيرة وفي القياسات عالية الدقة.

النبض

طاقة النبض يمكن اختيارها بين 100V، 200V، 250V، 300V، 350V، 400V و 500V.

عرض النبض يمكن ضبطه من 0.1μs إلى 0.5 μs لتناسب المسبارات ذات الترددات المختلفة.

تردد تكرار النبض قابل للتعديل من 20 هرتز إلى 2 كيلو هرتز.

يمكن اختيار التخفيف بين 50Ω، 150Ω، 250Ω و 500Ω لتحقيق أداء أفضل للمسبار

اختيار المسبار: مسبار بلور واحد، مسبار بلور مزدوج، مسبار زاوية خاصة، مسبار اختراق، مسبار تسلق.

المُستقبل

أخذ العينات: 16 رقمًا محول AD عند سرعة أخذ العينات 320 ميگاهرتز

تصحيح: نصف موجة إيجابية، نصف موجة سلبية، Fullwave و RF

عرض النطاق التناسلي: قدرة من 0.2 ميغا هرتز إلى 20 ميغا هرتز مع نطاقات تردد قابلة للاختيار (تعيينها تلقائيًا من قبل الجهاز) لمطابقة المسبار لأفضل أداء.

المكاسب: 0 dB إلى 110 dB قابلة للتعديل في خطوات قابلة للاختيار 0.1 dB، 2 dB، 6 dB.

(غيتس)

توفر بوابتان مستقلتان تمامًا مجموعة من خيارات القياس لارتفاع الإشارة أو المسافة باستخدام تشغيل الذروة.

وضع الصدى إلى الصدى يسمح بتحديد موقع البوابة بدقة للإشارات التي هي قريبة جدا من بعضها البعض.

البداية البوابة: المتغير على نطاق عرض كامل

عرض البوابة: متغير من بداية البوابة إلى نهاية النطاق المعروض

ارتفاع البوابة: متغير من 0 إلى 99٪ ارتفاع الشاشة الكاملة

إنذارات: عتبة إيجابية/سلبية مع فلاش LED.

الذاكرة

الجهاز يحتوي على ذاكرة كبيرة السعة ، ولن تضيع البيانات والملفات بسبب انقطاع الطاقة من الجهاز.

ذاكرة مكونة من 500 ملف قناة لتخزين إعدادات المعايرة ومعلمات المسبار.

ذاكرة 1000 ملف تقرير موجة لتخزين موجة A-Scan والإعدادات.

كل الملفات يمكن تخزينها واستدعائها ومسحها

يمكن تصدير إعدادات القناة وملفات التقارير عبر قرص الذاكرة ، ويمكن أيضًا تخزين المعلومات بكميات غير محدودة عبر ذاكرة USB.

مسجل الفيديو

مسجل الفيديو مفيد في العديد من الحالات، فمن المريح جدا لأولئك الذين يرغبون في تحليل أنشطة المسح في وقت لاحق.

الجهاز يمكن تسجيل عملية الاختبار وحفظه كملف فيديو، والتي يمكن تشغيلها من خلال الجهاز أو البرمجيات الخاصة.وكل ملف فيديو يمكن أن يصل إلى 5 دقائق.

إذا اخترت حفظ ملف الفيديو على قرص الذاكرة، فإن عدد ومدة ملف الفيديو لن تكون محدودة.

تسجيل وإعادة تشغيل عملية الاختبار يوفر ملاءمة كبيرة للدراسة المستقبلية وتحليل الكشف عن العيوب.

تدعم تشغيل الفيديو وظائف التوقف والتقدم السريع والإرجاع السريع ووقف.

الوظائف

• معايرة تلقائية: معايرة تلقائية للتراجع الصفري للمسبار، زاوية المسبار (قيمة K) وسرعة المادة.
• تحديد العيوب:عرض مباشر مسار الصوت، الإسقاط (مسافة السطح) ، العمق، النطاق،
• تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG أو DAC ، وتسريع الإبلاغ عن قبول العيوب أو رفضها.
• القراءة الرقمية ووظيفة الإثارة: يمكن عرض السماكة / العمق في القراءة الرقمية عند استخدام مسبار عادي ويتم عرض مسافة السطح والعمق مباشرة عندما يتم استخدام مسبار الزاوية.
• DAC/AVG: يتم إنشاء المنحنى تلقائيًا ، ويمكن تعويض نقاط أخذ العينات وتصحيحها. يطفو المنحنى تلقائيًا مع المكاسب ، ويتوسع تلقائيًا مع مسافة الكشف,ويتحرك تلقائيًا مع وقت التأخير. يمكنه عرض منحنى AVG لأي فتحة.
• (أو إس دبليو إس دي1)1إن اختيار هذا المعيار يمكن أن يقلل من الحسابات اليدوية ويحسن من كفاءة الكشف.
• ميزة تصحيح السطح المنحني
• وظيفة قياس ارتفاع الشق
• ضخ البوابة: انتشار نطاق البوابة على عرض الشاشة بأكملها.
• تسجيل الفيديو والتشغيل
• وظيفة الربح الذاتي
• غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 60 Hz وغلاف لعرض الفحص A-scan
• احتواء القمم: مقارنة أشكال موجات القمم المتجمدة بالمسحات الفوتوغرافية الحية لتفسير نتائج الاختبار بسهولة.
• علامة الذروة: التقاط وتسجيل الذروة في الوقت الحقيقي
• ترميز الصدى: عرض 1 ~ 9 منطقة عرض الصدى بألوان مختلفة ، تستخدم لتحليل موقع العيب.
• تجميد المسح: يحتوي مجمد العرض على بيانات شكل الموجة ومسافة الاختبار.
• B ميزة عرض المسح الضوئي. تعرض بشكل بديهي شكل العيب في القطعة المعدة ونتيجة الكشف أكثر بديهية.

ساعة الوقت الحقيقي

ساعة الآلة تستمر في التتبع

التواصل

2 منفذ USB2.0 عالي السرعة. يمكن اختيار وضعين USB: U-DISK و U-BRIDGE. في وضع U-DISK ، ملفات تكوين القناة ، ملفات تقرير الأخطاء ،يمكن حفظ صور لقطات الشاشة والأفلام المسجلة إلى U-DISKفي وضع U-BRIDGE ، يبادل الآلة البيانات مع DataPro Software.

بطارية

بطارية ليثيوم أيون ذات سعة كبيرة وعالية الأداء

وقت العمل المستمر أكثر من 12 ساعة، 4-6 ساعات وقت إعادة الشحن النموذجي

المقبض

يتم إجراء تعديلات التشغيل بسهولة وبسرعة باستخدام المقبض الدوار.

تحديث البرنامج

يمكن تحديث البرنامج بسهولة من خلال U-DISK. لن يسبب التحديث أي ضرر للجهاز.

المواصفات

• نطاق القياس: من 0 إلى 15000 مم، عند سرعة الصلب
• تكرار النبض تردد يتراوح من 20 هرتز إلى 2000 هرتز
• سرعة المادة: 1000 إلى 20000m/s
• تكرار النبض تردد يتراوح من 20 هرتز إلى 2000 هرتز
• النطاق الديناميكي: أكثر من 40 ديسيبل
• خطية النظام: أفقي: +/- 0.2% FSW،
• الرأسي: 0.25% FSH، دقة المضخم +/-1 ديسيبل.
• قوة الحل: أكثر من 40 ديسيبل
• الحساسية: أكثر من 50 ديسيبل ((حفرة عميقة 200 ملم ف2 ذات قاع مسطح)
• الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة
• الضوضاء: أقل من 10%
• مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
• المكاسب: 110 ديسيبل أقصى في دقة 0 قابلة للاختيار.1، 1.0، 2.0، 6.0 ديسيبل
• عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 20 ميغاهرتز
• نزع النبض: أكثر من 32 ديسيبل
• تأخير العرض: -20 إلى 3400 ميكروسكيل
• تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs
• أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر
• النبض: نبض موجة قابل للتعديل
• طاقة النبض: 100 فولت، 200 فولت، 250 فولت، 300 فولت، 500 فولت قابلة للاختيار
• تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، RF
• الوحدات: بوصة أو مليمتر
• اتصالات المحول: BNC أو LEMO
• متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز
• درجة حرارة التشغيل: -10°C إلى 50°C، درجة حرارة التخزين: -30°C إلى 50°C
