I. نظرة عامة

جهاز الكشف عن عيوب المغناطيس الدائم HCDX-310 هو نوع من أدوات الاختبار المحمولة الصغيرة التي يمكن استخدامها للكشف عن عيوب الجسيمات المغناطيسية دون إمدادات الطاقة.يمكن استخدام أداة الاختبار في ورشة العمل أو المختبرإنه أكثر ملاءمة للاختبار في أماكن بدون مصدر طاقة أو في بيئات تكون فيها معدات كهربائية خاصة متفجرة.

II. الأداء التقني

1قوة الرفع: > 18 كجم

2مسافة القطب: قابلة للتعديل باستمرار من 50 إلى 200 مم

3الأبعاد الخارجية: 175mm × 160mm × 45mm

4الوزن: 2.25 كجم

المبدأ

باستخدام المجال المغناطيسي القوي للمغناطيس الدائم لمغناطيسية عمل المواد المغناطيسية الحديدية التي سيتم اختبارهايتم تشكيل القطب المغناطيسي المحلي على سطح قطعة العمل أو بالقرب من سطح العيبعندما يتم تطبيق المسحوق المغناطيسي مع الموصلات المغناطيسية الجيدة على سطح العمل، فإنه سوف يجذب من قبل القطب المغناطيسي المحلي وتتراكم عليه،حتى تظهر موقع وشكل العيب.

الخصائص الهيكلية

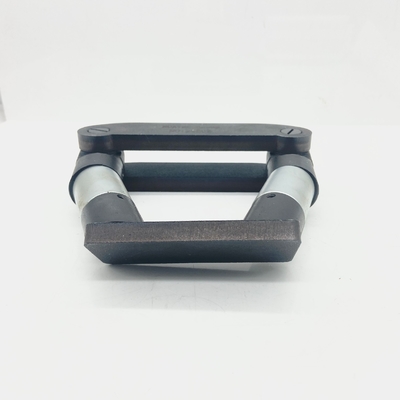

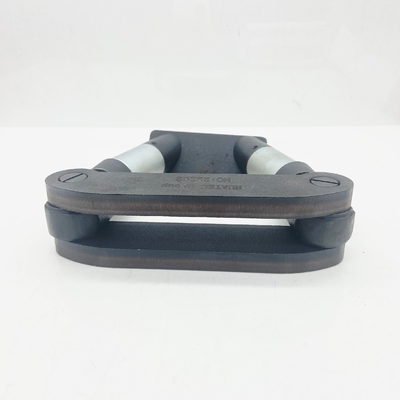

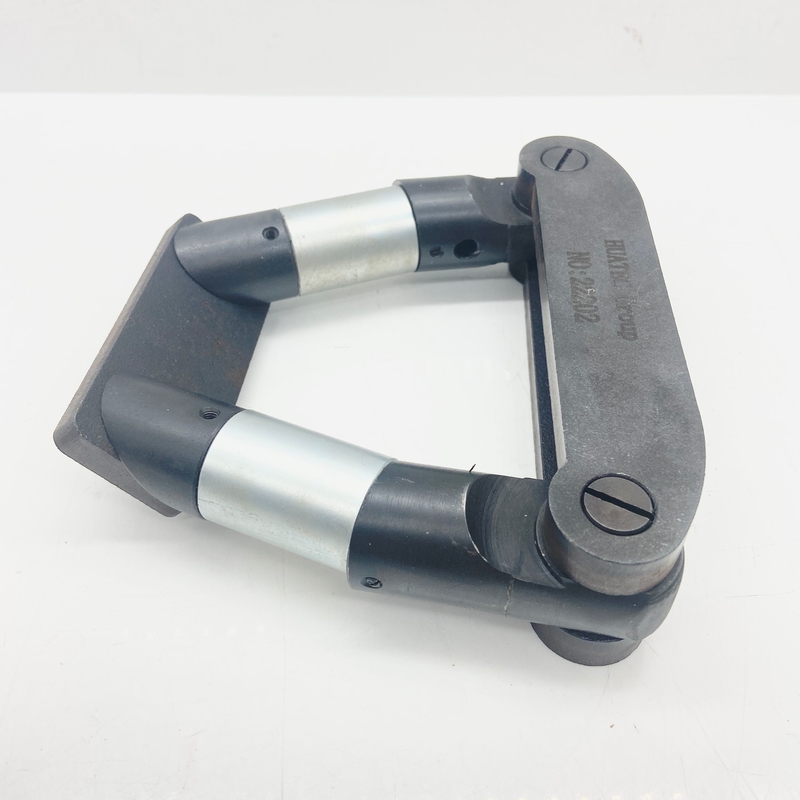

يمكن ضبط المسافة بين القطب المغناطيسي من 50 إلى 200 مم ، ويمكن تدوير المسبار للكشف عن العيوب في طائرات مختلفة. يمكن مغناطيسية قطعة العمل الكبيرة جزئيا في الأقسام ،والتي هي مريحة للعمل الميداني، مفيدة بشكل خاص للارتفاع العالي والأوقات التي لا يكون فيها ملائمًا للعمل الحي.

V. طريقة الاستخدام

1أمور تحتاج إلى الاهتمام

(1) يُحظر بشدة الاصطدام الذي يُزعزع الترتيب العادي للمجالات المغناطيسية، ويضعف المغناطيسية ويؤثر على العمل الطبيعي.

(2) لا تقترب من الأجسام المغناطيسية بقوة لمنع المغناطيسية العكسية للجهاز.

(3) بعد الاستخدام ، قم بإجراء حلقة قصيرة بين الياقين الحديديين مع الحديد الملئ لتشكيل دائرة.قلل من تدخل المجال المغناطيسي للأرض والمجال المغناطيسي الخارجي.

2العملية

(1) للتحضير للتفتيش قبل إزالة الحديد ، يمكن استخدام رف التفتيش > 18 kG.

(2) تحقق مما إذا كانت الأجزاء المتحركة في حالة عمل جيدة.

(3) أثناء الكشف عن العيوب، ضبط بشكل صحيح المسافة القطب المغناطيسي، بحيث قطعة العمل والحديد نير اتصال جيد. وفقا للإجراء التقني للكشف عن العيوب،يجب أن تكون قطعة العمل الكبيرة مغناطيسية جزئيا;

(4) جهاز الكشف عن العيوب مناسب للكشف المستمر عن العيوب الرطبة.

(5) بالنسبة لقطعة العمل ذات زاوية معينة ، يمكن ضبط ذراعين وحديد الياق لجعلها في اتصال جيد مع قطعة العمل للكشف عن العيوب.

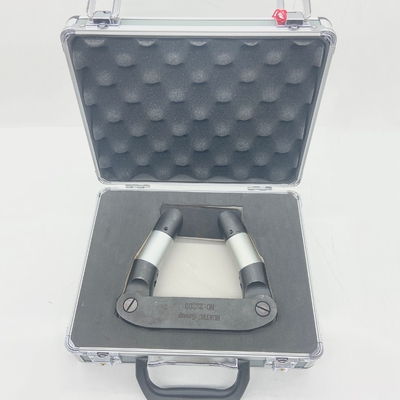

(6) بعد العملية، تنظيف الجهاز، وقطع سريع الحديد الياقين مع الحديد ووضعها في صندوق الأدوات؛

3الخطأ والصيانة

(1) الرفع غير الكافي:

A. تحقق مما إذا كانت جميع أجزاء الجهاز على اتصال جيد أم لا.عندما تزداد المقاومة المغناطيسية وتقل قوة الرفع، قم بتعديل المسامير ذات الصلة لجعلها على اتصال جيد.

ب. إذا كانت الأجزاء على اتصال جيد ، فإن مغناطيسية الصلب المغناطيسي تضعف ويجب مغناطيسية الأداة.

(2) استبدال الأجزاء عندما تتلف؛

(3) الاستخدام المستمر العادي، نصف شهر إلى اختبار كاشف العيوب، قوة رفع > 18 كجم، كتلة 600 × 200 × 20؛

(4) مغناطيسية الأداة بانتظام (تحدد نفسها وفقا للاستخدام) ؛

(5) يمكن استخدام معدات المغناطيسية لآلة المغناطيسية خاصة أو كاشف عيوب تنتجها مصنعنا.
