تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الملف المغناطيسي | النموذج: | HCDX-C300 ثابت |
|---|---|---|---|
| إمدادات الطاقة: | AC 200 240 V 50 / 60Hz | التيار المغناطيسي: | 8 أمبير (8 أمبير * 4 00 ت = 3200 أمبير |
| حجم الملف: | Φ 300 مم، 400 دورة في المجموع | المجال المغناطيسي المركزي: | ما يصل إلى 110 جرام |
| إبراز: | منتجات الجسيمات المغناطيسية,منتجات الجسيمات المغناطيسية 300 ملم,أجهزة الكشف عن العيوب منتجات الجسيمات المغناطيسية,300mm Magnetic Particle Products,Flaw Detector Magnetic Particle Products |
||

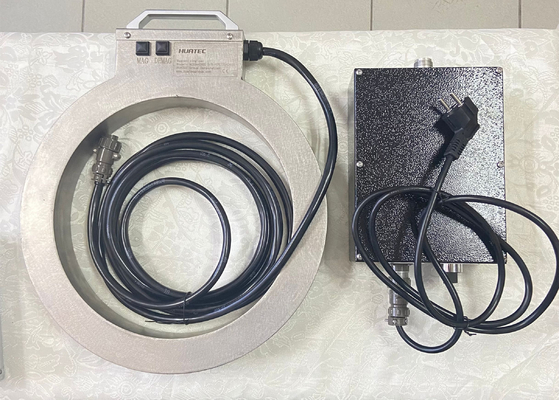

منتجات الجسيمات المغناطيسية NDT 300mm كاشف عيوب الملف المغناطيسي
المعلم الرئيسي
| التيار المدخل | 8A، التي تم تحديدها وفقًا للقيم المحددة للمغناطيسية وإزالة المغناطيسية ، يبلغ تيار الاستعداد 0.5A |
| إمدادات الطاقة | AC200-240V 50 / 60Hz |
| التيار المغناطيسي | 8A (8A * 400T = 3200AT) |
| المجال المغناطيسي المركزي | ما يصل إلى 110 جرام |
| تيار إزالة المغناطيسية | 8-0A |

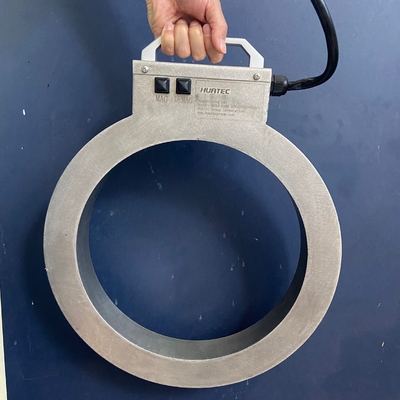

| حجم الملف | Φ 300 ملم، 400 دورة في المجموع |
| معدل الحمل المؤقت | > 30% |
إدخال الوظائف

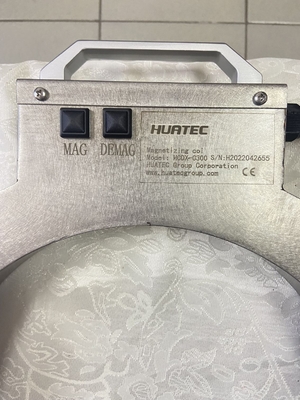

1المغناطيسية - تشغيل المجال الكهرومغناطيسي لمغناطيسية قطعة العمل ؛
2، إزالة المغناطيسية - مجال إزالة المغناطيسية يبدأ إزالة المغناطيسية لقطعة العمل ؛
3إنذار الحرارة الزائدة - الملف لديه جهاز استشعار لدرجة الحرارة 75 درجة مئوية. عندما تتجاوز درجة الحرارة المحددة ، فإنه يدخل حالة الحماية.
التثبيت:
1يجب تثبيت المعدات في بيئة جافة خالية من الغبار المعدني والغازات المآكلة والمواد القابلة للاشتعال والمتفجرات.
2يجب ألا تكون درجة حرارة الوسط المحيط أقل من - 10 درجة مئوية ولا تزيد عن + 40 درجة مئوية.
3الرطوبة النسبية في الهواء يجب ألا تزيد عن 85%
4يجب أن يكون اتصال الأنابيب والأسلاك بين معدات التثبيت وكل منشأة مساعدة متصلًا وفقًا لعلامة الإشارة وقاعدة الشاشة.
5إمدادات الطاقة (إمدادات الطاقة، مصدر الهواء، الخ، وفقا لبيئة تثبيت المعدات وظروف التشغيل) ، ويتم تأسيس قشرة المعدات بشكل موثوق به.
التشغيل:
1بعد تثبيت المعدات في مكانها ، تحقق أولاً مما إذا كانت جميع أسلاك الاتصال ومسامير التثبيت فضفاضة وتسقط ؛
2. استخدام الأدوات لقياس ما إذا كان الجهد في الطرف العلوي من المفتاح الرئيسي للآلة تلبي متطلبات بيئة تركيب المعدات وظروف التشغيل ؛
3تحقق من كل عمل وظيفي، اضغط يدويًا أو قم بتبديل كل مفتاح وظيفي، ويتم تنفيذ كل عمل وظيفي للمعدات وفقًا لذلك.
4- فحص تأثير إزالة المغناطيسية: تحقق مما إذا كانت المغناطيسية المتبقية بعد إزالة المغناطيسية تلبي المتطلبات.
5بعد اجتياز عملية التشغيل والتفتيش، يمكن وضع المعدات في الإنتاج.
IV - الصيانة الروتينية
بعد استخدام المعدات، يجب إجراء العمليات التالية:
1أطفئ مفتاح الطاقة وقطع إمدادات الطاقة للمعدات
2أقطع المفتاح الرئيسي لمصدر الطاقة الخارجي
3. تنظيف بقعة الزيت على سطح الملفات والحفاظ على المعدات كلها نظيفة
4- تحقق من خط اتصال الدوائر والكابلات والمساندات من أجل الضعف والشيخوخة خلال شهر واحد.
5تحقق من أن تركيز الترتيب المغناطيسي يلبي المعيار كل يوم
6يجب استخدام غسيل محايد لتنظيف بقعة الزيت على سطح المعدات.
7إذا كانت القذيفة تالفة، فإنه من المحظور الاستمرار في استخدامها.
V - مبدأ الكشف عن العيوب
مبادئ الكهرومغناطيسية
يشكل التيار المغناطيسي حقلًا كهرومغناطيسيًا عبر سطح قطعة العمل المغناطيسية الحديدية (AC ونصف موجة DC لها تأثير الجلد).وجود العيوب سيقطع خط القوة المغناطيسي، تشكل مجال مغناطيسي تسرب وتمتص الجسيمات المغناطيسية. الجسيمات المغناطيسية تتراكم لتشكيل علامات مغناطيسية.يمكن الحكم على وجود العيوب من خلال مراقبة العلامات المغناطيسية (العلامات المغناطيسية هي في الواقع العيوب المكبرة).
الحساسية
الحساسية تشير إلى دقة الكشف عن عيوب الجسيمات المغناطيسية ، عادة من خلال الاختبار القياسي الوطني من النوع A للكشف عنه. عادة ما يشار إلى الاختبار القياسي من النوع A باسم اختبار الحساسية.النوع A ورقة اختبار قياسية لديها ثلاثة أنواع من الحساسية: عالية ومتوسطة ومنخفضة. كلما كانت قيمة الكسر في النوع A أصغر ، كلما زادت شدة الحث المغناطيسي الفعالة المطلوبة التي يمكن أن تعرض علامة مغناطيسية. (A-15/100 ، A-30/100 ، A-60/100 ،A-7/50، A-15/50 ، A-30/50 ، ستة درجات ، أعلى حساسية لفيلم الاختبار 1 # تشمل A-15/100 ، A-7/50. 2 # أقراص الاختبار لديها حساسية معتدلة ، مناسبة لمعظم الصناعات بما في ذلك A-30/100 ، A-15/50.3# أقراص الاختبار لديها أدنى حساسية، بما في ذلك A-60/100 و A-30/50.
طريقة استخدام قطعة اختبار الحساسية القياسية (مناسبة للطريقة المستمرة),عادة ما تستخدم قطعة الاختبار القياسية من النوع A 2 # ((30/100 أو 15/50) لاختيار تيار المغناطيسية للكشف عن العيوب.
يمكن عرض العيوب الاصطناعية بوضوح على السطح السلس لقطعة الاختبار عن طريق تثبيت سطح قطعة الاختبار ذات العيوب الاصطناعية بشكل وثيق مع القطعة المختبرة.تدفق معلق مغناطيسي ببطء من خلال قطعة العمل وتطبيق تيار المغناطيسية المناسبة (ضبط الاتجاه المحيطي والاتجاه الطولي على التوالي)قيمة تيار المغناطيسية هي مواصفات المغناطيسية المناسبة.
