ملخص:

مؤشر المجال المغناطيسي يتفق مع معيار الصين JB3965-85، JB4730-94،وأمريكا الموصى بها طريقة للتفتيش الجسيمات المغناطيسية ASTME709 القياسية وASTMA275 الصلب المسامير المغناطيسية.

"اختبار الجسيمات المغناطيسية لأوعية الضغط الفولاذية" و "اختبار الجسيمات المغناطيسية لأوعية الضغط الصناعية".

تصميم تفتيش الجسيمات ليس مناسبًا فقط لأوعية الضغط ، ولكن أيضًا للمنتجات الميكانيكية العامة ، فهي أداة جيدة ضرورية للكشف عن عيوب الجسيمات المغناطيسية.

يمكنها التحقق من الأداء الشامل لمعدات الكشف عن العيوب ، والتحميل المغناطيسي للجسيمات المغناطيسية وطريقة التشغيل المناسبة.

يمكننا بسهولة استخدامه ليعكس شدة واتجاه المجال المغناطيسي في المنطقة المغناطيسية.

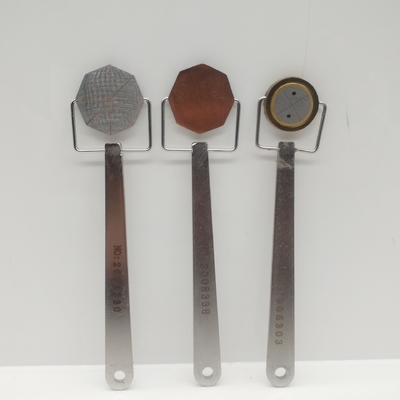

مؤشر المجال المغناطيسي:

1مؤشر المجال المغناطيسي مناسب للتفتيش المغناطيسي للجسيمات في أوعية الضغط الفولاذية والمنتجات الميكانيكية العامة.

2مؤشر المجال المغناطيسي مناسب للتفتيش المغناطيسي للجسيمات لأجزاء الصلب المجعد والمنتجات الميكانيكية العامة.

استخدام:

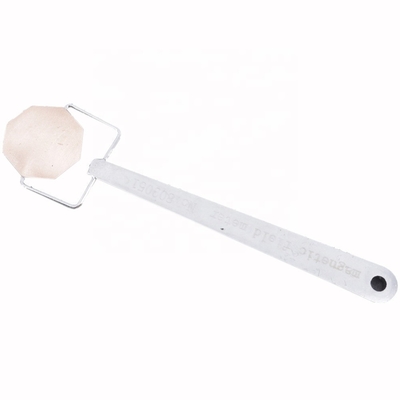

عند استخدام مؤشر المجال المغناطيسي من النوع 1 ، امسك المقبض بيديك ، واستخدم النحاس مع العين ، يتم ربط سطح ثمانية خطوط بالقطعة المعملة.

باستخدام مؤشر الحقل المغناطيسي من النوع 2 ، امسك المقبض بيديك بحيث يتم ربط كلا جانبين من مؤشر الحقل المغناطيسي بالقطعة.

فحص المنهج المستمر لمؤشر الحقل المغناطيسي من النوع 1 والنوع 2 ، عندما يتم رش المسحوق المغناطيسي أو التعليق المغناطيسي بعد الرش ،يظهر سطح مؤشر الحقل المغناطيسي خطوط واضحة ويمكن تمييزها، وهذا يعني أن تأثير مغناطيسي تم إنتاجه، عندما مؤشر المجال المغناطيسي لا تشكل آثار مغناطيسية أو في الاتجاه المطلوب، يجب تغيير وتعديل طريقة المغناطيسية.

مؤشر المجال المغناطيسي من النوع الثالث نسخ من ألمانيا الغربية

لا يمكنها فقط التحقق من معدات الكشف عن العيوب ، ولكن أيضًا التحقق مما إذا كان الأداء الشامل وطريقة التشغيل للمعلق المغناطيسي للجسيمات المغناطيسية مناسبًا.

يمكن استخدامه بشكل مريح ليعكس شدة واتجاه المجال المغناطيسي في المنطقة المغناطيسية.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

مؤشر المجال المغناطيسي يتكون من حلقة درع مسطحة غير متبقية مثل هذه، داخل حلقة درع مثل هذه.

يتم توفير حديد رقيق أسطواني يتكون من أربعة أجزاء.

يتم فصل الأجزاء الأربعة عن بعضها البعض بواسطة فتحات غير مغناطيسية لتشكيل فتحتين عموديتين يتم تدوير غطاء عليها.

مساحة الغطاء 0.5 ملم، وكل 90 درجة يتم حفر الغطاء مع 1، 2، 3 و 4 أحرف. هناك طائرة نحاس رقيقة على الغطاء،والمسافة بين الغطاء والأسطوانة الحديدية الناعمة يمكن ضبطها عن طريق تدوير الغطاء.

عندما تدرس الجهاز على قطعة مغناطيسية، يتم تشكيل جزء من خط المجال المغناطيسي من خلال عمود الحديد الناعم.سوف تظهر فجوة مماثلة في الشق على شكل الصليب في الغطاء وفقا لتوجيه المجال المغناطيسي.

قم بتدوير الغطاء بـ 360 درجة، مما يعني أن الغطاء يبعد 0.5 ملم عن أسطوانة الحديد الناعم. استمر في تدوير الغطاء وزيادة المسافة بين الغطاء والحديد الناعم.

إذا لم تختفي الشاشة المغناطيسية

لتحديد اتجاه الحقل المغناطيسي، يمكن أن يتم تدوير مؤشر الحقل المغناطيسي ببطء في مكانه حتى يكون الشق أكثر وضوحا،في أي نقطة يكون المجال المغناطيسي عموديًا على الشق المبين.
