تفاصيل المنتج:
|
| اسم المنتج: | معاير الاهتزاز | النموذج: | اتش جي 5010 |
|---|---|---|---|
| التكرار: | 10، 20، 40، 80، 160، 320، 640 و 1280 هرتز | التسريع: | م/ث2 (الذروة) |
| إبراز: | معايير الاهتزاز 160 هرتز,معايير الاهتزاز 320 هرتز,معايير الاهتزاز 1280 هرتز,320 Hz Vibration Calibrator,1280 Hz Vibration Calibrator |
||
معايير الاهتزاز الرقمية معايير الاهتزاز معايير الاهتزاز في التردد 10، 20، 40، 80، 160، 320، 640 و 1280 هرتز
طلب لمعايرة الاهتزاز ISO10816 HG-5010:
1.يمكن استخدامها لتعديل معدل تسارع الاهتزاز، والسرعة والمقربة المحول وكذلك أدوات قياس الاهتزاز. إشارات الصين القياسية في التردد 10، 20، 40، 80، 160، 320،640 و 1280 هرتز
2.يمكن توليد من المعايرة نطاق التسارع والسرعة والنزوح
3يمكن تحديدها من خلال مقاييس الطاقة وتظهر على شاشات الرقمية. يمكن إنتاج اهتزاز أفقي أو عمودي.
4.HG-5010 معايير الاهتزاز يجمع بين مولد إشارة الصينوس، مكبر الطاقة، المحول القياسي ومزلق في واحد ويتميز بحجم صغير، ودقة عالية وسهولة التشغيل.يمكن استخدامه في المختبر أو في الموقع.
5المعايير الدولية: ISO10816
المواصفات:
التكرار:1020، 40، 80، 160، 320، 640, 1280 هرتز+0.01%
الوحدة:
تسارع: متر/ثانية2(الذروة)
السرعة: mm/s (RMS)
النزوح: أم (PK-PK)
دقة النطاق:
التسارع (30m/s)2pk, 80Hz) 40Hz إلى 320Hz+0.3 ديسيبل+رقم واحد
من 10 هرتز إلى 1280 هرتز+0.5 ديسيبل+رقم واحد
السرعة (25 ملم / ثانية pk ،80 هرتز) 40 هرتز إلى 320 هرتز+0.5 ديسيبل+رقم واحد
تحريك (10μm pk-pk، 80Hz) 40Hz إلى 320Hz+0.5 ديسيبل+رقم واحد
خطية مسبار القرب
الجهاز: 5mm و 8mm المساحة: 0~4.0mm
العرض:31/2عرض رقمي للتسارع أو السرعة أو التنقل
الحد الأقصى لمدى الاهتزاز والحمل الأقصى:
لأن الاهتزاز المستخدم في HG-5010 معايير الاهتزاز صغيرة جدا،أثناء معايرة المحولات ذات الوزن المختلف تحت ترددات مختلفة فإن نطاق الإخراج من المحولات مختلف أيضًاالحد الأقصى للكثافة الاهتزازية والحمل الأقصى ترتبط مع الحد الأقصى للتسارع.الحد الأقصى للسرعة و الحد الأقصى للنزوح الذي يتم إنتاجه من جهاز المعايرة تحت تردد معين و مع وزن معين من المحول الذي سيتم معايرتهيمكن رؤية الأرقام المحددة في الجدول التالي.
|
(و)
التردد |
<100 غرام | <250 غرام | <650 غرام | ||||||
| a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | |
| 10 هرتز | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 هرتز | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 هرتز | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 هرتز | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 هرتز | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 هرتز | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 هرتز | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280 هرتز | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
ملاحظة: مع ارتفاع التردد فإن قيمة تحويل الاهتزاز صغيرة جداً لذلك لن يكون هناك إشارة اهتزاز خارجية من جهاز المعايرة.
الحجم:280 × 180 × 250 ((ملم)
وزن:20 باوند و 9 كيلو
درجة الحرارة: التشغيل:0oC إلى 50oج
التخزين:-20oC إلى 70oج
الرطوبة:90 ٪ غير مكثفة

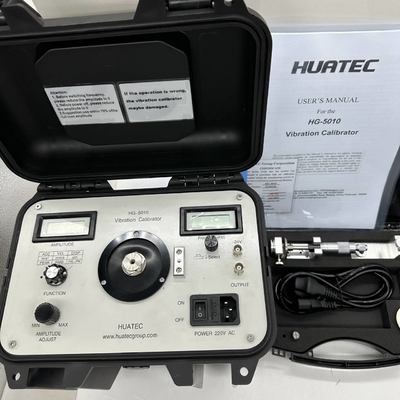

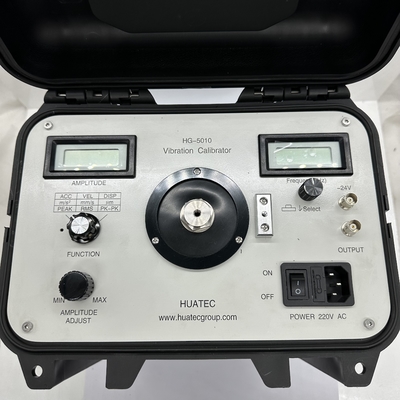

لوحة التحكم لجهاز HG-5010 لتحديد الاهتزاز هي كما يلي:
