HUATEC HCDX1500 AC / HWDC الكشف عن العيوب المغناطيسية القابلة للتحرك

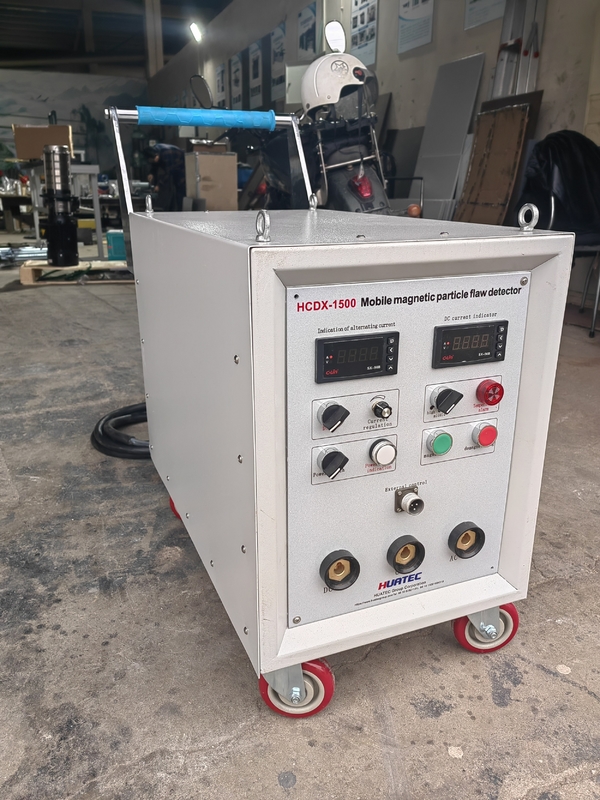

جهاز الكشف عن العيوب المغناطيسي المتحرك للجسيمات HCDX1500 AC/DC

أناالمواصفات التقنية

1، التبادل المغناطيسي التيار الكهربائي: AC 0 ~ 1500A ((القيمة الفعالة) قابل للتعديل المستمر ، قصير الوقت التقطيع التقطيع الكهربائي ، 带断电相位控制؛

HWDC:0 ~ 1500A ((ثنائي ضعف القيمة المتوسطة) قابل للتعديل المتواصل ، وقت قصير من التقاط التيار الكهربائي؛

1 تيار مغناطيسية متغيرة: 0 ~ 1500A (القيمة الفعلية) متغيرة باستمرار ، طاقة متقطعة قصيرة الأجل ، مع التحكم في مرحلة إيقاف الطاقة.

HWDC: 0 ~ 1500A (مرتين من المتوسط) ، قابلة للتعديل المستمر، وقوة متقطعة قصيرة الأجل.

2، التيار الكهربائي المغناطيسي الذاتي: AC / HWDC 1500A ~ 0 قابل للتعديل باستمرار ، وقت التردد المغناطيسي مع تقليل التيار الكهربائي ؛

2 تيار إزالة المغناطيس تلقائيًا: AC / HWDC 1500A ~ 0 قابل للتعديل المستمر ، يتم تقصير وقت إزالة المغناطيس مع انخفاض التيار.

3، كابلات الإخراج: 120 ملم²كابل رقيق من النحاس

3 كابل الخروج: كابلين مرنين من النحاس (120 ملم مربع) بطول 3 أمتار

4، مصدر الكهرباء: 220 فولت ((أثنين في ثلاث خط) ± 10٪ ، 50 هرتز ، التيار الكهربائي اللحظي أقصاه 100A ؛

4 مصدر الطاقة: 220 فولت (نظام ثلاثي الأسلاك ثنائي المراحل) ±10٪، 50 هرتز، التيار الفوري حوالي 100A.

5، حجم الشكل: 750 ((طول) × 420 ((عرض) × 900 ((ارتفاع) ملم ؛ ((لا يتضمن اليد)) ؛

5 الأبعاد: 750 ((L) × 420 ((W) × 900 ((h) mm ؛ (لا تشمل المقبض) ؛

6، بقية الاستقرار المغناطيسي: ≤ ± 5٪ ؛

6 استقرار الاحتفاظ: ≤ ± 5٪.

7، الوزن: حوالي 120 كجم.

7 الوزن: حوالي 120 كجم.

二، الهيكل

الثانيخصائص الهيكل

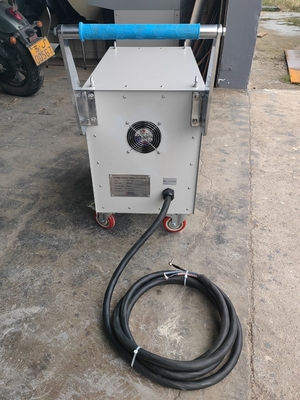

كابل إدخال الطاقة الكهربائية هو كابل ذو ثلاثة أجزاء مربعة، في الطرف الأول جهاز الوصول الداخلي، وفي الطرف الثاني لوحة توزيع الطاقة الكهربائية.

يتم تجهيز كابل ثلاثي النواة 10 مربع لدخول الطاقة، يتم توصيل نهاية واحدة إلى الطرف العلوي من مفك الدوائر،والنهاية الأخرى متصلة بمفتاح الهواء على لوحة توزيع شبكة الكهرباء، أيضا الجسم هو الأرض.

كابل ثلاثي الرؤية وسط الأحمر الأسود ذو لونين.

يتم توصيل أسلاك RD و BK من الكابل الثلاثي النواة إلى موصل مرحلة الطاقة ، ويتم توصيل سلك BU إلى كابل التربة الوقائي.

هذا الجهاز الداخلي مقطع حماية الجهاز.

جهاز حماية فيوز مدمج، قم بتشغيل مصدر الطاقة الخارجي من 220 فولت، و قم بتشغيل مفتاح الطاقة في الجهاز، و قم بتشغيل الدائرة الرئيسية.

لسهولة تفكيك وتغيير كابلات الإخراج، واستخدام كابلات سريعة، ويمكن توصيلها بسلسلة مغناطيسية أو كابلات أساسية.

لسهولة إزالة واستبدال كابل الخروج ، يتم استخدام مرفق سريع لسهولة توصيل لفكرة المغناطيسية أو مسبار الدعم.

支杆探头头为拆卸的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障.带按??开关一支杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座.支杆探头上的按??开关即可同操作面板绿色按??一样使用.脚踏开关三芯电缆上圆形航空插头接入铜中间排圆插座, 踏踏开关即可同操作面板绿色按??.

رأس المسبار في قضيب الدعم هو رأس نحاسي قابل للإزالة ، والذي يمكن أن يلامس القطعة من خلال وسادة الشبكة النحاسية ، بحيث لا يكون عرضة للفشل الناجم عن اتصال سيء.مسبار قضيب مع مفتاح زر الضغط لديه كابل ثلاثي النواة متصلة بشبكة مستديرة في وسط اللوحة من خلال سدادة الطيران المستديرةيمكن استخدام زر الضغط على مسبار قضيب الدعم كزر أخضر على لوحة التشغيل.يتم توصيل سدادة الطيران المستديرة على الكابل ثلاثي النواة إلى المقبس المستدير في وسط قضيب النحاس، ويمكن توصيل مفتاح القدم بالزرعة الخضراء على لوحة التحكم.
