تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الجسيمات المغناطيسية الفلورية | النموذج: | اتش ام بي-6000ا |
|---|---|---|---|
| نطاق الكشف: | القطر (0 ~ 250 مم)، الطول 1000 مم (الطول المخصص 0 ~ 6000 مم) | تباعد القطب: | 0~ 1200mm (يمكن ضبطها) |
| تيار المغنطة: | 0 ~ 6000A | إمدادات الطاقة: | ثلاث مراحل وخمس أسلاك تيار متردد 380 فولت 50 هرتز |
| إبراز: | كاشف نقص الجسيمات المغناطيسية,كاشف نقص الجسيمات المغناطيسية المضيئة |
||

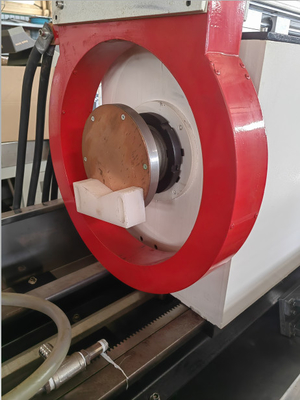

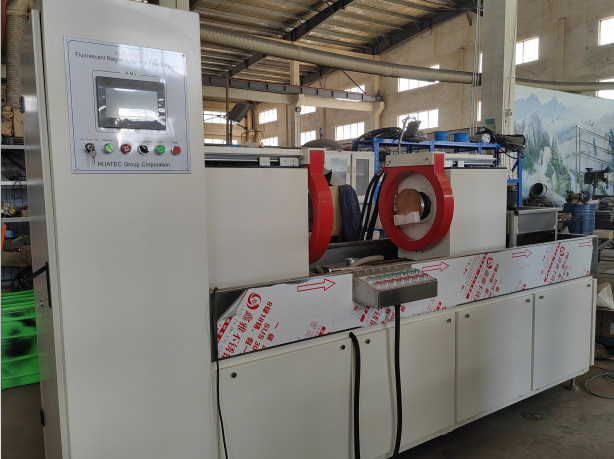

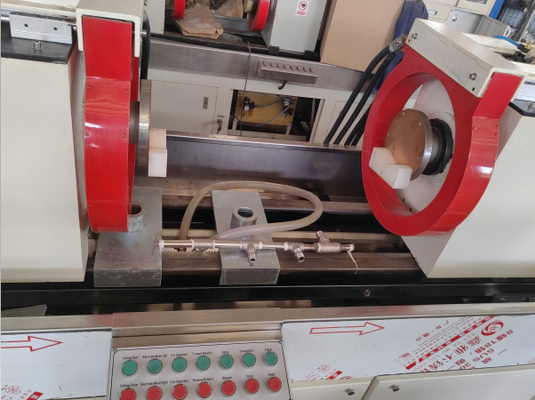

HMP-6000A كاشف عيوب الجسيمات المغناطيسية الفلوريسنتية
مبدأ العمل
الكشف عن عيب مسحوق مغناطيسي باستخدام عيب قطعة العمل من تسرب المجال المغناطيسي والتفاعل بين مسحوق مغناطيسي، فإنه يستخدم سطح الصلب وعيوب سطح قريبة (مثل الشقوق،إدراج الخثار، الحبوب، الخ) ، والفوارق في نفوذ الصلب، وهذه المواد بعد مغناطيسية من حقل المغناطيسي، سوف يحدث تشويه عدم استمرارية،تشكل جزءًا من تسرب التدفق المغناطيسي والحقل المغناطيسي للتسرب، باستخدام طاقة تسربها المغناطيسية من أجزاء معيبة من خصائص امتصاص مسحوق مغناطيسي، وبالتالي،الجسيمات المغناطيسية تجذب لتشكيل الجسيمات المغناطيسية تراكم في العيوب -- علامات مغناطيسية، والتي ، في ظل ظروف الإضاءة المناسبة ، تظهر موقع وشكل العيوب
استخدام
يستخدم كاشف العيوب المغناطيسي الفلورسنت للكشف عن سطح وبالقرب من سطح قطع العمل المغناطيسية الحديدية (مثل المسامير والدبابيس والبوشينغز والدوائر وحلقات التروس والعمود المتحرك ، إلخ).) بسبب التزوير، التخفيف، طحن، التعب الناجم عن الشقوق والحطام وغيرها من العيوب الخفية
معيار التنفيذ
جهاز الكشف عن عيوب الجسيمات المغناطيسية:GB/T8290 2011
ظروف الملاحظة في فحص الجسيمات المغناطيسية:GB/T 5097-2020/ ISO 3059:2012
الجمعية الأمريكية للمواد والاختبار: طريقة اختبار الجسيمات المغناطيسية ASTM E1444-01
معايير الاتحاد الأوروبي والدولية: DIN EN ISO 9934-2-2003
المعلمات التقنية:
| نطاق الكشف | قطر (0 ~ 250mm) ، طول 1000mm (طول مخصص 0 ~ 6000mm) |
| طريقة التفتيش | فحص الجسيمات المغناطيسية الفلوريسنتية أو غير الفلوريسنتية |
| وضع المغناطيسية | المغناطيسية المحيطية والطولية والمركبة |
| مسافة الكترود | 0~1200mm (قابلة للتعديل) ، نطاق مخصص (0~6000mm) |
| وضع التشغيل | التشغيل اليدوي / الرئوي |
| تيار المغناطيسية | 0~6000A |
| تأثير إزالة المغناطيسية | بقاء أقل من 0.3mT |
| حساسية الكشف عن العيوب | قطعة الاختبار القياسية A1 (15/50) معروضة بوضوح |
| إمدادات الطاقة | ثلاثي المراحل الخمسة الأسلاك AC 380V 50Hz |
| التيار المغناطيسي المحيطي ((A) | 6000 |
| إمكانية تدفق المغناطيسية الطولية ((AT)) | 20000 |
| القطر الداخلي للفول اختياري ((ملم) | 350 |
| المسافة القصوى بين الأقطاب الكهربائية اختيارية ((ملم) | 1500 |
| المضيف | النوع المنقسم (خزانة التحكم الكهربائية منفصلة عن المحرك الرئيسي) |
| الحساسية | العينة من النوع أ (15/50) تظهر بوضوح |
| معدل الحمل المؤقت | ≤20% |
| وضع التحكم | اليدوي / شبه التلقائي |
| واجهة ((*) | زر/شاشة لمسة |
| طريقة التثبيت ((*) | الكهربائية والهوائية |
| استدر | الكهرباء |
| طريقة مغناطيسية التيار المتبادل | المغناطيسية المحيطية، المغناطيسية الطولية، المغناطيسية المركبة |
| وضع إزالة مغناطيسية التيار المتردد | إزالة المغناطيسية التلقائية الضعيفة |
| طريقة التصحيح | موجة نصف واحدة، موجة كاملة واحدة، موجة كاملة ثلاثية |
| طريقة مغناطيسية التيار المتردد (AC/DC) ((*) | مغناطيسية التيار المتردد المحيطية / مغناطيسية التيار المتردد المحيطية ، مغناطيسية التيار المتردد الطولية ، مغناطيسية المركبة المترددة الطولية |
| وضع إزالة المغناطيسية المتواصلة ((*) | إزالة المغناطيسية الضعيفة، إزالة المغناطيسية منخفضة التردد |
| مصباح الأشعة فوق البنفسجية | نوع معلق، نوع يدوي |
| وقت الرش | 3′′6′′ / دليل |
| وقت المغناطيسية | 0.5"~2"/ الوقت |
| وقت المراقبة الدوار | 5"10"/أسبوع |
| وقت إزالة المغناطيسية | 3"~5"/وقت |
| إمدادات الهواء | 0.4-0.8MPa |
| القوة | ثلاثي المراحل خمسة خط، 380 فولت ± 10٪، 50 هرتز |
| الأبعاد الإجمالية ((ملم) | الطول: 1.5m + فجوة الكترود |

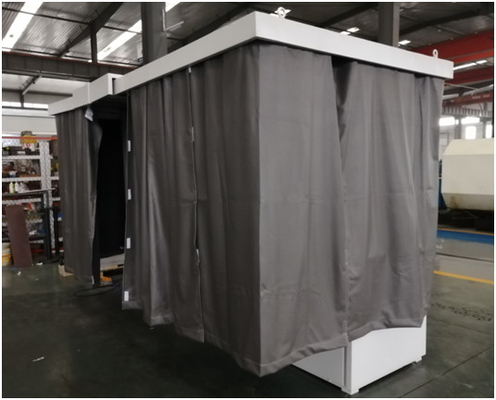

| عرض:800~1200mm ((اضيف عرض الغرفة المظلمة:1800mm) |
