تفاصيل المنتج:
|
| اسم المنتج: | كاشف الجسيمات المغناطيسية | تكييف: | 0 ~ 1500 أمبير |
|---|---|---|---|
| HWDC: | 0 ~ 1500 أمبير | كابل الإخراج: | عدد 2 كابل مرن نحاسي (120 ملم2) بطول 3 أمتار |
| إمدادات الطاقة: | 220 فولت | الأبعاد: | 750 (طول) × 420 (عرض) × 900 (ارتفاع) ملم |
| إبراز: | كاشف عيوب الجسيمات المغناطيسية HCDX1500,كاشف عيب الجسيمات المغناطيسية AC/DC,كاشف عيوب الجسيمات المغناطيسية المتحركة,AC/DC Magnetic Particle Flaw Detector,Movable Magnetic Particle Flaw Detector |
||

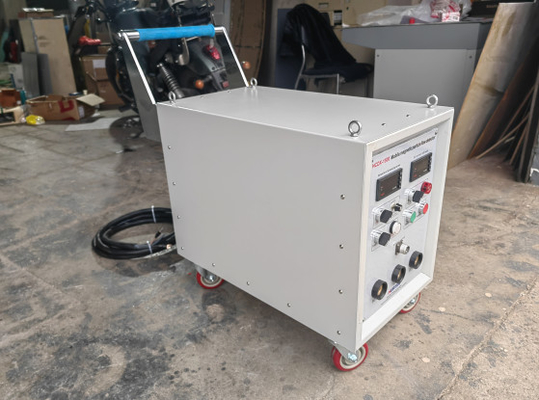

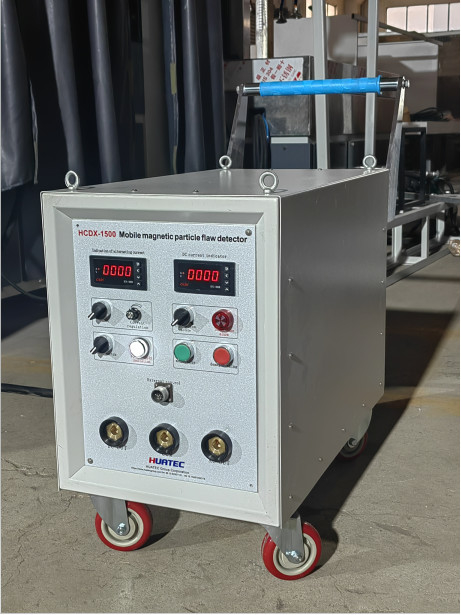

HCDX1500 كاشف خلل الجسيمات المغناطيسية المتحركة AC/DC
أناالمواصفات التقنية
| تيار مغناطيسية متغيرة | التيار المتردد 0 ~ 1500A (القيمة الفعلية) قابلة للتعديل المستمر ، وقتا قصيرا متقطع ، مع تحكم مرحلة إيقاف الطاقة. HWDC: 0 ~ 1500A (مرتين من المتوسط) ، قابلة للتعديل المستمر، وقوة متقطعة قصيرة الأجل. |
| تيار إزالة المغناطيسية التلقائي | AC/HWDC 1500A~0 قابلة للتعديل المستمر، يتم تقصير وقت إزالة المغناطيسية مع انخفاض التيار؛ |
| كابل الخروج | 2 كابلات مرنة من النحاس (120mm2) بطول 3 أمتار |
| إمدادات الطاقة | 220 فولت (نظام ثلاثي الأسلاك ثنائي المرحلة) ± 10٪ ، 50 هرتز ، التيار الفوري حوالي 100A |
| الأبعاد | 750 ((L) × 420 ((W) × 900 ((h) mm؛ (لا تشمل المقبض) |
| استقرار الإبقاء | ≤ ± 5% |
| الوزن | حوالي 120 كجم |
الثانيخصائص الهيكل
يتم تجهيز كابل ثلاثي النواة 10 مربع لدخول الطاقة، يتم توصيل نهاية واحدة إلى الطرف العلوي من مفك الدوائر،والنهاية الأخرى متصلة بمفتاح الهواء على لوحة توزيع شبكة الكهرباء، أيضا الجسم هو الأرض.
يتم توصيل أسلاك RD و BK من الكابل الثلاثي النواة إلى موصل مرحلة الطاقة ، ويتم توصيل سلك BU إلى كابل التربة الوقائي.
جهاز حماية فيوز مدمج، قم بتشغيل مصدر الطاقة الخارجي من 220 فولت، و قم بتشغيل مفتاح الطاقة في الجهاز، و قم بتشغيل الدائرة الرئيسية.
لسهولة إزالة واستبدال كابل الخروج ، يتم استخدام مرفق سريع لسهولة توصيل لفكرة المغناطيسية أو مسبار الدعم.
رأس المسبار في قضيب الدعم هو رأس نحاسي قابل للإزالة ، والذي يمكن أن يلامس القطعة من خلال وسادة الشبكة النحاسية ، بحيث لا يكون عرضة للفشل الناجم عن اتصال سيء.مسبار قضيب مع مفتاح زر الضغط لديه كابل ثلاثي النواة متصلة بشبكة مستديرة في وسط اللوحة من خلال سدادة الطيران المستديرةيمكن استخدام زر الضغط على مسبار قضيب الدعم كزر أخضر على لوحة التشغيل.يتم توصيل سدادة الطيران المستديرة على الكابل ثلاثي النواة إلى المقبس المستدير في وسط قضيب النحاس، ويمكن توصيل مفتاح القدم بالزرعة الخضراء على لوحة التحكم.
Vالتطبيق والاستخدام
1انتباه وقبول قبل الاستخدام
الرجاء قراءة دليل الاستخدام هذا بالتفصيل. المرة الأولى أو قبل فترة طويلة من الاستخدام، الرجاء التحقق من ما إذا كانت الأجزاء الخارجية سليمة تماما،أيضا يمكنك فتح الغطاء للتحقق من ما إذا كان أي فضفاضة من الأجزاء الداخليةلكن لا تفكّك و تجمّع أيّ أجزاء بدون إذن.
يجب تخزينها واستخدامها في بيئة جافة ونظيفة ومتنفسة بشكل جيد بدون حمض أو قلي وغازات أخرى آكلة.هذه البيئة لا ينبغي أن يكون لها درجة حرارة عالية واهتزاز قوية أو تأثير.
قبل تشغيل مصدر الطاقة ، يرجى التحقق مما إذا كان مصدر الطاقة متسقًا مع مصدر الطاقة المطلوب ، وكذلك ما إذا كان الاتصال صحيحًا ،وما إذا كانت شبكة الكهرباء وقدرة التبديل تلبي المتطلبات.
2. الاستخدام والتشغيل
(1) توصيل كابل الطاقة إلى شبكة الكهرباء، وتوصيل خزانة توزيع الطاقة، وتوصيل الدائرة الرئيسية إلى شبكة الكهرباء
(2) تشغيل "الطاقة"، "طاقة" ضوء مؤشر، ثم يدرك التحكم في الدائرة على مصدر الطاقة ومروحة العادم يبدأ العمل؛
(3) عندما تكون مغناطيسية التيار المتردد مطلوبة ، قم بتحويل مفتاح تحديد "AC / DC" إلى وضع "AC" ، وتحويل مفتاح تنظيم التيار "ADJ التيار" إلى الحد الأدنى أو الموقف المناسب.
(4) توصيل وصلة النحاس من نهاية واحدة من اثنين من الكابلات 120mm2 إلى واجهة الخروج المقابلة للآلة،والانتباه إلى الكابل لربط إلى نهاية المخرج المقابلة ( نهاية التيار المتردد أو نهاية التيار المتردد);
(5) اضغط على زر الزناد على لوحة أو مفتاح القدم، وسوف تسبب دائرة الزناد نبض للسيطرة على عمل SCR، وتحقيق فحص مغناطيسية التيار المتردد؛
(6) قم بتوصيل الكترود العصا إلى قطعة العمل ، أو لف الكابل إلى قطعة العمل أو من خلال تقنية شريط الخيوط.
(7) اضغط على زر الزناد أو مفتاح القدم، وتعديل زر ضبط التيار لتجعل أمتار أشار إلى القيمة الحالية المطلوبة للكشف عن العيوب،ثم اضغط على زر الزناد لإكمال المغناطيسيةتحت الحد الأقصى للتيار، وتطبيق فحص الجسيمات المغناطيسية الخارجية، عموما وقت المغناطيسية أقل من 2 ثانية،وينبغي أن يكون هناك أكثر من 5-10 مرات من الوقت المتقطع (أقل من أوقات المغناطيسية، مضاعفة للوقت المتقطع يمكن تقليصها وفقا لذلك).
(8) إذا كان من الضروري إزالة المغناطيسية ، فقط قم بتحويل مفتاح تحديد "Mag. / Demag. " إلى "Demag. " وإجراء العمليات على النحو المذكور أعلاه من الخطوات (1) إلى (7) ؛
(9) إذا كنت بحاجة إلى استخدام نصف الموجة مكافئة التيار الكهربائي ، مجرد تحويل "AC / DC" مفتاح الاختيار إلى "DC" موقف ، في هذا الوقت ، الداخلية العمل رلاي KC1 امتصاص ، وإكمال التبديل العمل.(يجب ملاحظة أن كابل الإخراج يجب أن تستخدم أيضا نهاية الإخراج المقابلة بعد التبديل)
(10) عند إيقاف الاستخدام، قم بإيقاف تشغيل مفتاح "الطاقة" الرئيسي ومفتاح لوحة توزيع الطاقة، وإزالة الملحقات الخارجية إذا لزم الأمر.
