تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيب نير مغناطيسي | إمدادات الطاقة: | التيار المتردد: 220 فولت/50 هرتز |
|---|---|---|---|
| قوة الرفع: | ≥4.5 كجم | معدل التحميل المؤقت: | على 5 ثواني، إيقاف 5 ثواني، استخدام متواصل لأكثر من 4 ساعات |
| طول سلك الطاقة (سلك الزنبرك): | 4 م | حجم سطح ملامسة القدم المغناطيسي: | 20 × 21 ملم |
| إبراز: | كاشف الجسيمات المغناطيسية,كاشف عيب نير مغناطيسي,كاشف عيوب المغناطيسية المحلية,Magnetic Yoke Flaw Detector,Local Magnetization Flaw Detector |
||

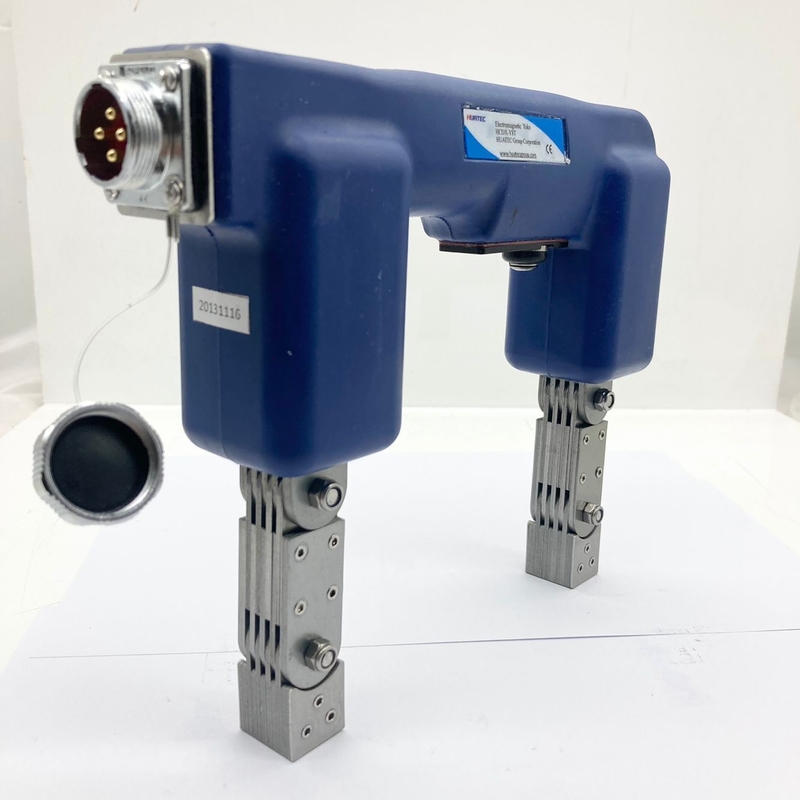

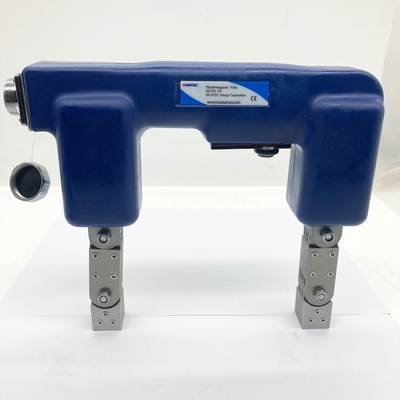

HCDX-Y8 كاشف عيوب النقل المغناطيسي الكشف عن عيوب الجسيمات المغناطيسية المغناطيسية محلية
HCDX-Y8 هو أحدث نتاجنا المتردد يستخدم للكشف عن عيوب الجسيمات المغناطيسيةوهو واحد من أقل وزن وأكبر نطاق AC نير في السوققوة الرفع والمؤشرات الأخرى تلبي متطلبات GB/T 15822.3-2005/ISO 9934-3:2002، ASME V وغيرها من المعايير.
1.هيكل الجهاز
| البند | رقم الجزء | البند | رقم الجزء |
| 1 | نير | 5 | كابل الطاقة |
| 2 | إضاءة LED الحثية | 6 | كابل اتصال غطاء الاتصال للطيران |
| (الاكسسوارات الاختيارية) | |||
| 3 | القدم المثقلة | 7 | غطاء ربط الطيران |
| 4 | مفاتيح صغيرة | 8 | كابل الطاقة المتغيرة |
2طريقة الاستخدام
قم بتوصيل كابل الكهرباء بالجهاز المضيف وقم بتوصيل سدادة التيار المتردد في منفذ الطاقة 220 فولت.
ضع القطبين المغناطيسيين لـ HCDX-Y8 على سطح الكائن المكتشف، وطبق ضغط معين لجعل القطبين المغناطيسيين في اتصال جيد مع الكائن المكتشف.اضغط على زر التبديل، تشغيل، بدء المغناطيسية، تخفيف، مغناطيسية تنتهي. عندما يتم تشغيل مفتاح نير، يتم تطبيق المسحوق المغناطيسي على سطح الكائن المكتشف (الجاف، الرطب،يمكن تطبيق مسحوق مغناطيسي لامع).
إذا كان السطح الذي سيتم فحصه واسعًا جدًا ، فيجب أن يتم مغناطيسيته في الأقسام ، ويجب أن تتداخل الأجزاء الفعالة بين الأقسام إلى حد ما.
قم بتدوير المفصل المتحرك بين الأقدام المغناطيسية ، ويمكن ضبط المسافة بين الأقدام المغناطيسية بين 45mm و 225mm.
عند الاستخدام يجب أن تمر 5 ثواني من 5 ثواني، يمكن استخدامها بشكل مستمر لمدة 4 ساعات.
3.المعلمات التقنية
3.1 نير
| البند | مؤشر | البند | مؤشر | ||
| وزن النقل | 2.35 كيلوغرام | الحساسية | يتم عرض قطعة الاختبار 30/100A بوضوح | ||
| إمدادات الطاقة | التيار الكهربائي: 220 فولت / 50 هرتز | قوة الرفع | ≥4.5 كجم | ||
| التيار الكهربائي | بدون حمولة | 1.4أ | معدل الحمل المؤقت | على 5 ثواني، خارج 5 ثواني، الاستخدام المستمر لأكثر من 4 ساعات | |
| الحمولة | 1.0A | ارتفاع الحرارة | درجة حرارة سطح المقبض ≤40 درجة مئوية | ||
| مسافة الكترود المغناطيسي | 45~225mm | قوة العزل | >2MΩ | ||
| طول سلك الطاقة (سلك الربيع) | 4م | حجم سطح اتصال القدم المغناطيسية | 20×21ملم | ||

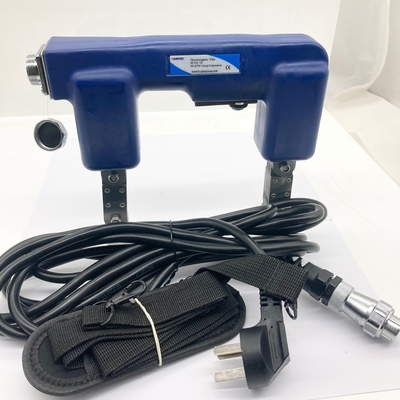

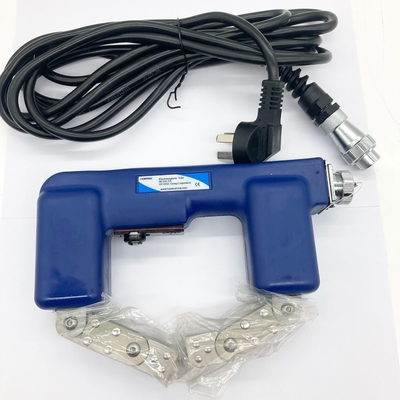

4إعداد الطاولة
| إيم | الاسم | كمية |
| 1 | المضيف | 1 |
| 2 | كابل طاقة 220 فولت | 1 |
| 3 | حزام الياق | 1 |
| 4 | حقيبة الظهر | 1 |
| 5 | مفتاح هيكس 3 ملم | 1 |
| 6 | الدليل | 1 |
| 7 | شهادة المعايرة | 1 |
ملاحظة:هذه الآلة يمكن أن تكون الشاحن الاختياري، البطارية، الكابل، الاختياري يمكن تحويلها إلى نير DC. إضاءة LED التحفيز الاختياري وأقدام مغناطيسية مائل.
