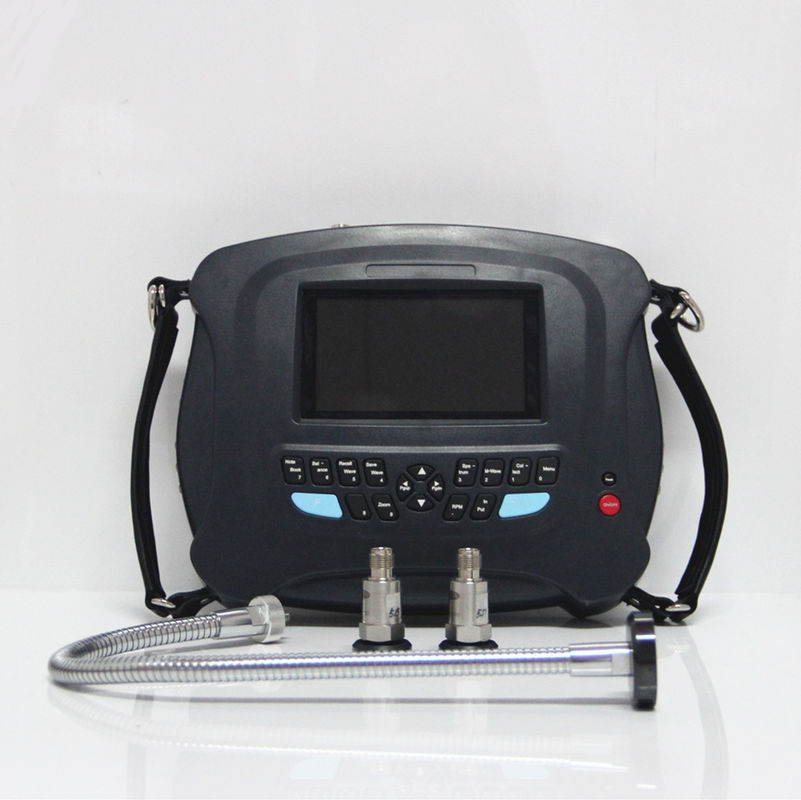

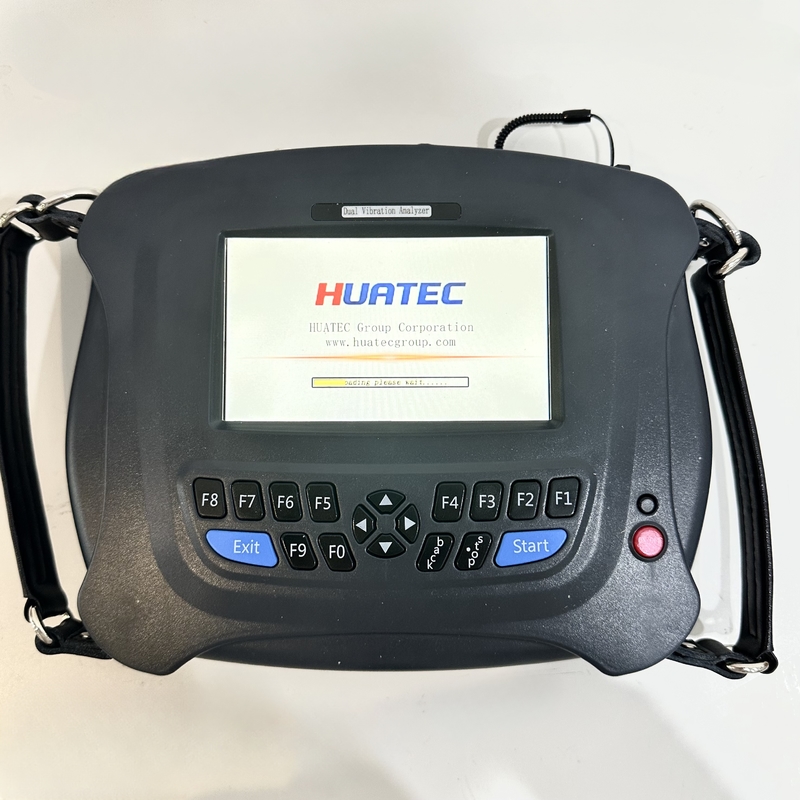

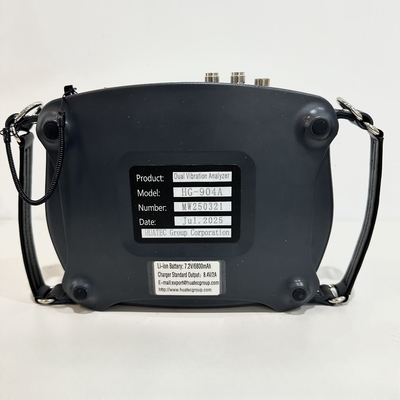

HG904A 2 قناة جمع البيانات / تحليل التشخيص / موازنة مرحلة الاهتزاز

HG904A 2 قناة جمع البيانات / تحليل التشخيص / موازنة مرحلة الاهتزاز

عدم التوازن هو أحد الأسباب الرئيسية لاهتزاز الآلات. يقدر أن حوالي 50 في المئة من جميع الأخطاء ناتجة عن عدم التوازن في الدوارات.أفضل وسيلة للتخلص من عدم التوازن الميكانيكي هو التوازن في الموقع.جديدHG904A المحلل / الموازن الآلي مفيد بشكل خاص لهذا الغرض. يمكن أن يقيس شدة الاهتزاز ؛ تشخيص سبب الاهتزاز من خلال تحليل طيف التردد.ويمكن أيضا أن تستخدم لقياس سرعة الدوران ومرحلة الاهتزاز، وحساب وزن عدم التوازن وموقع.

نطاقات التردد واستجابة التردد لقياس الاهتزاز العام:

Fالخصائص:

• سهلة الاستخدام
• الرسم التوضيحي المتجه، وعملية التوازن والنتيجة تظهر بوضوح في لمحة
• تخزين بيانات الموازنة لـ 10 دوارات
• يمكن اختيار كتلة التجربة لإزالة أو البقاء
• تقسيم نتيجة الموازنة إلى موقعين مخصصين
• نطاق الوزن التجريبي المحسوب وفقًا لوزن الدوار وسرعة الدوران والقطر ودرجة الموازنة المطلوبة
• قيمة كتلة التجربة تقرر تلقائيًا
• قياس الدورانات والطول والمرحلة
• الموسم:16 بت
• في الموقع 400،800,1600,3200,6400،12800 خطوط طيف FFT ووظيفة التشخيص
• جمع البيانات في وقت واحد عبر قناتين
• إزالة تعديل الغلاف من الأجهزة لتشخيص المحامل والعجلات
• وظيفة نقل لقياس التردد الطبيعي
• شكل الموجة وعرض الطيف بواسطة شاشة LCD كبيرة
• تخزين قيم الاهتزاز وشكل موجة الاهتزاز

حالة التشغيل

• نطاق درجة الحرارة: من 5°C إلى 50°C
• الرطوبة النسبية:<85% غير مشبعة
• بدون غازات كاستيكية
• بدون مجال كهربائي مغناطيسي قوي وتأثير قوي

المواصفات:

• نطاق سرعة الدوران للتوازن الديناميكي: 70-13,000 دورة / دقيقة
• يمكن تحديد النطاق التلقائي و النطاق اليدوي
• دقة قياس الاهتزاز: 5٪

أجهزة الاستشعار: مقياس التسارع الكهربائي، سرعة الكهرباء المغناطيسية، تحريك إدي، الخ

• 8^المرشح مكافحة التشويش الإهليلسي الترتيب، مرشح مرور النطاق في الدوران
• إشارة الدخول:مقياس التسارع، ICPوالجهد

• نطاق تردد تحليل الطيف: 100، 200، 500، 1K، 2K، 5K، 10K، 20K، 35KHz

89.6 كيلو هرتز فقط للقيام بعملية أخذ عينات في قناة واحدة(تحليل الطيف 35KHz),

51.2 كيلو هرتز لعملية أخذ العينات على قناتين(تحليل الطيف 20 كيلو هرتز)

• تخزين البيانات: 8G

• دفتر ملاحظات: 10 رموز حالة للتفتيش البصري
• مخرج: USB للاتصال مع الكمبيوتر
• الطاقة: بطارية Ni-MH قابلة لإعادة الشحن لمدة 8 ساعات من التشغيل المستمر ، إنذار بطارية منخفضة
• بيئة التشغيل: 0~55^oج، 90% رطوبة غير مكثفة
• قياس سرعة الدوران بواسطة جهاز استشعار الخلية الضوئية
• النطاق الديناميكي: 60dB مع نطاق مكاسب قابل للتعديل 48dB
• الأبعاد: 21 × 13 × 4 سم ؛ الوزن: 1.2 كجم (بما في ذلك البطاريات)

•



  قائمة العبوات

  جديدHG904A جمع بيانات الاهتزاز 1
  مقياس التسارع 2
  مغناطيسي 2
  مسبار تمديد الصلب 1
  شاحن البطارية 1
  كابل المسرع 3
  USBكابل الاتصال 1
  وحدة الموازنة 1

  مستشعر التشغيل/مُشغّل و كابل 1
  مجموعة الورق العاكس 1
  دليل البدء السريع 1
  البرمجيات CD 1
  شهادات HG904A وأجهزة الاستشعار 3
  الحمل 1
