تفاصيل المنتج:
|
| المعلمات (ميكرومتر): | Ra، Rz، Rq، Rt | طول العرض (مم): | 6 |
|---|---|---|---|
| طول العينة (مم): | 0.25080، 2.50 | طول التقييم (مم): | 1.25، 4.0، 5.0 |
| خطأ في العرض: | ± (10 نانومتر + 0.1 أمبير) | ||
| إبراز: | 5.0 ملم اختبار خشونة السطح,اختبار خشونة السطح بحجم جيب,اختبار خشونة السطح الصناعي,Pocket-Sized Surface Roughness Tester,Industrial Surface Roughness Tester |
||

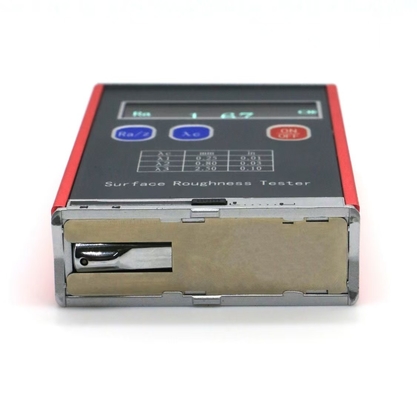

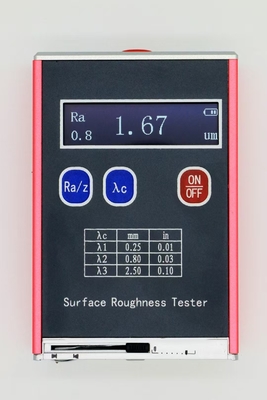

SRT-5000B Ra, Rz, Rt, Rq اختبار خشونة السطح المحمول بحجم جيب
مقاس جيباختبار خشونة السطح SRT-5000B هو جيل جديد من سلسلة اختبار خشونة السطح. يحتوي على دقة عالية وتطبيقات واسعة وبسيطة التشغيل والقابلية المحمولة والأداء المستقر.يستخدم الجهاز على نطاق واسع في قياس خشونة السطح من مختلف المعادن وغير المعادنإن هيكلها المتكامل للمستشعر والجسم الرئيسي وتصميم اليدوي يجعله مناسبًا للاستخدام في مواقع الإنتاج.
| المعلمات (μm) | را، رز، رق، رت |
| طول الشريط (ملم) | 6 |
| طول العينة (ملم) |
0.25080، 2.50 |
| طول التقييم (ملم) | 1.25، 4.0، 5.0 |
| نطاق القياس (μm) |
ر، ر: 0.05 ~ 15.0 Rz، Rt: 0.1 ~ 50 |
| خطأ عرض | ± ((10nm+0.1A) |
| قابلية تكرار القيمة المعروضة | < 6% |
| القلم |
حافة الماس شعاع:10 μm±1 μm زاوية رأس الماس: |
| قوة قياس ثابتة وتغيراتها من القلم |
قوة قياس ثابتة: ≤0.016N تغير قوة القياس: ≤800N/m |
| ضغط جهاز الاستشعار الذي يعتمد على الانزلاق | ≤0.5N |
| بطارية | 3بطارية ليثيوم أيون 7 فولت |
| الأبعاد العامة | 106 ملم × 70 ملم × 24 ملم |
| وزن المضيف | 200 غرام |
| ظروف التشغيل |
درجة الحرارة: -20 درجة مئوية 40 درجة مئوية الرطوبة النسبية: < 90% لا توجد اهتزازات، لا توجد وسائل تآكل |
| شروط التخزين |
درجة الحرارة: -25 درجة مئوية 60 درجة مئوية الرطوبة النسبية: < 90% |
عندما يتم تشغيل جهاز الاستشعار بواسطة السائق لتحريك خطي متساو على طول سطح الاختبارالقلم الذي يلامس سطح العمل يتحرك صعودا وهبوطا على طول سطح العمل عموديايتم تحويل حركتها إلى إشارات كهربائية، والتي يتم تضخيمها وتصفيتها وتحويلها إلى إشارات رقمية من خلال A / D. يتم معالجة الإشارات بعد ذلك من قبل وحدة المعالجة المركزية إلى Ra، Rz،قيم Rq و Rt ثم يتم عرضها على الشاشة.
| Ra (μm) | Rz (μm) | طول العينة λc (ملم) |
| > 5 ~ 10 | >20~40 | 2.5 |
| > 2.5 ~ 5 | >10~20 | |
| > 1.25 ~ 2.5 | > 6.3 ~ 10 | 0.8 |
| > 0.63 ~ 1.25 | > 3.2 ~ 6.3 | |
| > 0.32 ~ 0.63 | >1.6 ~ 3.2 | |
| > 0.25 ~ 0.32 | > 1.25 ~ 1.6 | 0.25 |
|
> 0.20 ~ 0.25 > 0.16 ~ 0.20 |
>1.0 إلى 1.25 > 0.8 ~ 1.0 |
|
|
> 0.125 ~ 0.16 > 0.1 ~ 0.125 > 0.08 ~ 0.1 |
> 0.63 ~ 0.8 > 0.5 ~ 0.63 > 0.4 ~ 0.5 |
|
|
> 0.063 ~ 0.08 > 0.05 ~ 0.063 > 0.04 ~ 0.05 |
> 0.32 ~ 0.4 > 0.25 ~ 0.32 > 0.2 ~ 0.25 |
|
|
> 0.032 ~ 0.04 > 0.025 ~ 0.032 > 0.02 ~ 0.025 |
> 0.16 ~ 0.2 > 0.125 ~ 0.16 > 0.1 ~ 0.125 |
| الجزء | كمية | ملاحظة | |
| المعيار | المضيف SRT-5000B | 1 | |
| محول طاقة 5 فولت AC | 1 | ||
| كابل USB | 1 | ||
| دليل التشغيل | 1 | ||
| بطاقة الضمان | 1 | ||
| شهادة المعايرة | 1 | ||
| قائمة التعبئة | 1 | ||
| شهادة مؤهلة | 1 | ||
| صندوق المعدات | 1 | ||
| اختياري | نموذج نموذجي قياسي | 1 | |
| الدعم الزجاجي | 1 |
