تفاصيل المنتج:
|
| السماكة القصوى للخروج من الفولاذ (A3): | 60 ملم | المسافة البؤرية: | 600 ملم |
|---|---|---|---|
| وقت التعرض: | 5 دقائق | التخلص من الغرفة المظلمة: | 20 ± 2 درجة مئوية |
| حساسية: | ك ≥1.8٪ | ||
| إبراز: | 350kv الأنابيب السيراميكية الصناعية NDT,الأنبوب السيراميكي الصناعي NDT عالي الحساسية,high Sensitivity Industrial NDT Ceramic Tube |
||

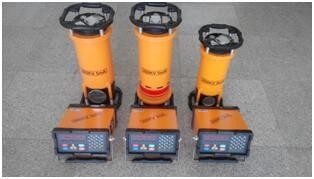

XXG-3505 350kv آلة الأشعة السينية الصناعية NDT الأنبوب السيراميكي
مقدمة قصيرة
أجهزة الكشف عن الأخطاء من سلسلة (XXG/XXQ) المصنعة من قبل شركتنا، شركة مجموعة (HUATEC) ، التي تتبنى تقنيات النبض المتغيرة التردد والثابت.المتحكمات سلسلة XXG/XXQ لديها بنية جديدة،أداء مثالي ومريحة لحمل وغيرها من الشخصيات.إنه يعتمد على نظام التحكم في الكمبيوترات الصغيرة والبنية الوحيدة،التي تجعل الماكينة المتكاملة تحصل على استقرار وموثوقية أفضل.من أجل راحة العملاءالجهاز يقدم أيضا وظيفة الشيخوخة، والتي تزيد من عمر الخدمة.ولها خصائص ممتازة من الحجم الصغير والوزن الخفيفوقد استخدمت المنتجات على نطاق واسع في الاختبارات غير المدمرة في صناعة الطيران الفضائي،صناعة هندسة اللحام،صناعة بناء السفن،صناعة أنابيب المرجل،صناعة هندسة البتروكيماويات،صناعة الطائراتصناعة الصيانة،صناعة السيارات،صناعة الدفاع،الخ.
المعايير الرئيسية
|
النوع البند |
XXG3505 | ||
| السماكة القصوى للشفرة الفولاذ (A3) | 60ملم | ||
| المسافة المحورية | 600ملم | ||
| وقت التعرض | خمس دقائق | ||
| نوع الفيلم | تيانجين الثالث | ||
|
ورق الرصاص المزدوج شاشة مكثفة |
0.03 | ||
| التخلص من الغرف المظلمة | 20±2°C | ||
| التنمية | خمس دقائق | ||
| السوداء | 1.5 | ||
| المدخلات | الجهد (V) | 220 فولت ± 10% 50-60 هرتز | |
| السعة (KVA) | 2.0 | ||
| الناتج | الجهد في الأنابيب (KVP) | 200-350 | |
| تيار الأنابيب (ما) | 5 | ||
| الاستقرار | ± 1% | ||
|
الأشعة السينية أنبوب |
التركيز mm2 | 1.5 × 15 | |
| زاوية الإشعاع | 40±5 درجة | ||
| الحساسية | k≤1.8% | ||
| وضع العمل | التشغيل المتقطع، وقت الإشعاع إلى وقت التبريد هو 1:1 | ||
|
الأشعة السينية جهاز التحكم |
البعد | 340×340×670 | |
| الوزن | 32 كجم | ||
| هيكل الدوائر | التحكم بالميكرو كمبيوتر، هيكل وحدات، إشارة صوتية | ||
|
الأشعة السينية مولد |
التبريد | تبريد الهواء القسري | |
| العزل | SF6 العزل الغازي | ||
| ضغط العمل | 0.35Mpa-0.45Mpa | ||
| البعد | 340×340×670 | ||
| الوزن (كيلوغرام) | 32 كجم | ||
| درجة حرارة العمل | -10°C~+40°C | ||
الخصائص:
◆تبني نظام التحكم بالكمبيوترات الصغيرة والبنية المكونة من وحدات، مع قدرة قوية على مكافحة التدخلات وذات أوتوماتيكية عالية وأداء موثوق به.
◆ سيتم الإشارة إلى إعداد المعلمات، وعملية العمل وإشارة المشاكل على شاشة LED.
◆ تم تصميم مفتاح الشيخوخة المستقل لشيخوخة الآلة بسهولة.
وقت الإشعاع إلى وقت التبريد هو 1:1.
◆ يمكن للمتحكم التعرف على نوع مولد الأشعة السينية تلقائيًا.
◆ يتم إدخال لوحة ألوان مضادة للماء والغبار ومفاتيح الصوت الرقمية بحيث يتم اختيار معايير التعرض بسرعة ودقة.
◆تأكد من السلامة في استخدام الجهاز، فهو مثبت في حالة ارتفاع أو انخفاض الجهد
جهاز الحماية من التيار الزائد، وتحت التيار الزائد ودرجة الحرارة الزائدة.
◆ تم تصميم قفل أمان فريد يحمي المشغل من أضرار الإشعاع.
◆تبني نطاق أوسع لقيمة kv، وحل مشكلة صعوبة النطاق الإشعاعي القصير.
◆ وظيفة تأخير التعرض ------ يمكن تعيين وقت التأخير أقل من 10 دقائق للحفاظ على سلامة المشغل من مكان العمل.
◆تطابق مع مختلف مولدات وتعمل بشكل موثوق.
◆يمكن أن يتراكم عدد التعرض.
(بعد أن تكون الوحدة جاهزة، ولكن قبل الضغط على مفتاح "ON"، يمكنك الضغط على مفتاح "A" (مفتاح التأخير) ثلاث مرات للتحقق من عدد التعرض، وضغط أي مفتاح للعودة.)
◆مع منفذ مصباح الإنذار بالشعاع وسلك توصيل محطة القفل بين الباب والآلة.
(الباب-الآلة القفل عندما يفتح الباب الرئيسي ،الجهاز قطع الجهد العالي تلقائيًا لحماية المشغل)

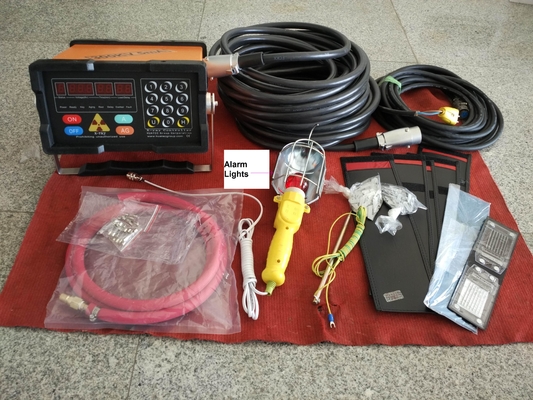

التسليم القياسي
أنابيب الأشعة السينية السيراميكية الموجهة 1 قطعة
مولد 1 مجموعة
اتصالات الكابلات عالية الجهد25 متر 1 قطعة
جهاز التحكم 1 مجموعة
كابل كهرباء 10 أمتار 1 قطعة
كابل الأرض 5 أمتار 1 قطعة
الملحقات
1 مجموعة ((بما في ذلك: مصباح إنذار، 1 قطعة؛ حرف الرصاص، 1 مربع؛ كاسيتات فيلم داكنة 5 قطعة؛ شاشة مكثفة 5 قطعة؛ مقياس دخول الأسلاك (IQI) 1 مجموعة؛ فيوز1 قطعة)
