تفاصيل المنتج:
|
| Current: | AC | Circumferential magnetizing current（A）: | 5500 |
|---|---|---|---|
| قطر max.coil （mm）: | 500 | Max.pole: | 1000 |
| إبراز: | معدات فحص الجسيمات المغناطيسية,آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية,الكشف عن العيوب المغناطيسية,Fluorescent magnetic particle flaw detection machine,NDT Magnetic Flaw Detection |
||

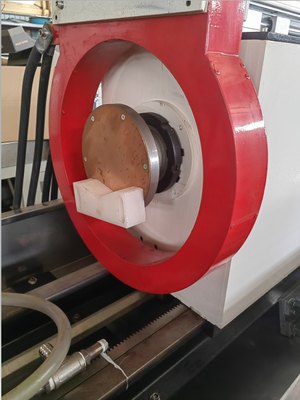

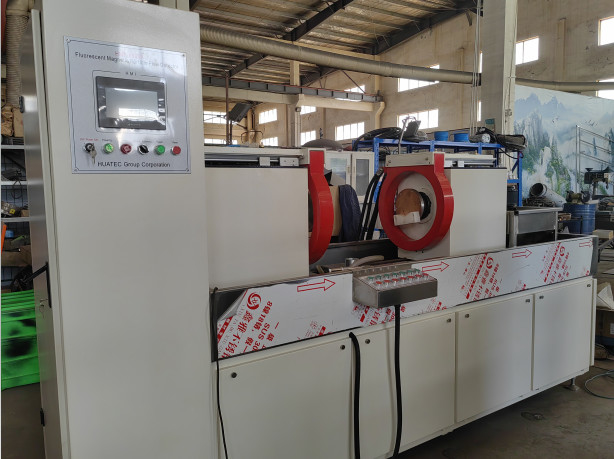

آلة الكشف عن عيوب الجسيمات المغناطيسية الفلورسنتيةHMP-6000A
مبدأ العمل
الكشف عن عيوب الجسيمات المغناطيسية يستخدم التفاعل بين مجال التسرب المغناطيسي والبودرة المغناطيسية في عيب قطعة العمل،الذي يستفيد من الفرق بين العيوب السطحية والقريبة من السطح لمنتجات الصلب (مثل الشقوق)، إدماج الحطام ، خطوط الشعر ، الخ) ومرونة مغناطيسية من الصلب. بعد المغناطيسية ، سيتم تشويه المجال المغناطيسي في عدم استمرارية هذه المواد ،تشكل جزءًا من تسرب التدفق المغناطيسي وتوليد حقل تسرب مغناطيسيوبالتالي جذب مسحوق مغناطيسي لتشكيل تراكم مسحوق مغناطيسي في العيب - علامات مغناطيسية، في ظل ظروف الإضاءة المناسبة، والتي تظهر موقع وشكل العيب
التطبيق
تستخدم آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية للكشف عن سطح وعلى سطح قريب من قطع العمل المغناطيسية الحديدية (مثل المسامير والدبابيس والبوشينغز والدوائر والحلقات التروسية والعمود المتحرك ، إلخ).) بسبب التزوير، التخفيف، طحن، التعب الناجم عن الشقوق وإدراج الخث وغيرها من العيوب الطفيفة.
المعلم التقني
نطاق الكشف: قطر (φ400mm) ، طول 1000mm
طريقة الكشف: الكشف عن الجسيمات المغناطيسية الفلورسنت أو غير الفلورسنت
وضع المغناطيسية: المغناطيسية المحيطية، الطولية، المركبة
مسافة الكهرباء: 0 ~ 1000mm (يمكن ضبطها)
وضع التثبيت: التثبيت الهوائي
التيار المغناطيسي: 0~6000A
تأثير إزالة المغناطيسية:5 أ/سم
حساسية الكشف: فيلم الاختبار القياسي A1 (15/50) معروض بوضوح
مصدر الطاقة: ثلاثي المراحل 5 أسلاك AC 380V 50Hz
| معايير الاختبار | |
| الاسم الحالي | التكييف |
| التيار المغناطيسي المحيطي ((A) | 5500 |
| طريقة المغناطيسية الطولية | نير الكهرومغناطيسي ، لفائف موجودة داخل صندوق الأقطاب الكهربائية |
| تيار المغناطيسية الطولية (A) | 50 |
| أقصى قطر للفول ((ملم) | 500 |
| المسافة القصوى للقطب ((ملم) | 1000 |
| التحكم | الدليل |
| واجهة العملية ((*) | الشاشة الملموسة |
| المقبض ((*) | المياه |
| رأس الكترود المتحرك | 2PCS |
| وضع الدوران | الكهربائية |
| طريقة مغناطيسية AC | المغناطيسية المحيطية، المغناطيسية الطولية، المغناطيسية المركبة |
| طريقة إزالة المغناطيسية من التيار المتردد | إزالة المغناطيسية التلقائية للتخفيف |
| وقت الرش | الدليل |
| وقت المغناطيسية | في كل مرة |
| وقت المراقبة الدوار | دائرة |
| وقت إزالة المغناطيسية | في كل مرة |
| صندوق الصيد | حجم 40L ؛ مجهزة بالدراجة ، وظيفة الخلط ، |
| مرشح الفولاذ المقاوم للصدأ ، الاستخدام المزدوج للنفط والماء | |
| إضاءة الضوء الابيض | 1000 ليكس |
| خطأ القياس الحالي | ≤ ± 10% |
| مصدر الهواء | 008-0,1 مرا |
| القوة | ثلاثي المراحل خمسة أسلاك، 380 فولت ± 10٪، 50 هرتز |
| الأبعاد الإجمالية ((ملم) | الطول:2500 |
| العرض: 800mm ((غرفة مظلمة ليست ضرورية) | |
المعيار التنفيذي
آلة الكشف عن عيوب الجسيمات المغناطيسية: GB/ T8290-2011
ظروف المراقبة للتفتيش على الجسيمات المغناطيسية: GB/T 5097-2020/ ISO 3059:2012
الجمعية الأمريكية للمواد والاختبار: طريقة اختبار الجسيمات المغناطيسية ASTM E1444-01
الاتحاد الأوروبي، المعيار الدولي: DIN EN ISO 9934-2-2003
التكوين القياسي
1 آلة رئيسية لجهاز الكشف عن عيوب الجسيمات المغناطيسية الفلورسنتية
نظام استرداد الرذاذ المغناطيسي في التعليق 1 مجموعة
متر غاوس واحد
1 أنبوب لقياس تركيز التعليق المغناطيسي
