تفاصيل المنتج:
|
| Product name: | Fluorescent Magnetic Particle Flaw Detection | Power supply: | three-phase 5-wire AC 380V 50Hz |
|---|---|---|---|
| Electrode spacing: | 0~500mm | Circumferential current: | 0~8000A |
| إبراز: | آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية,آلة الكشف عن عيوب الجسيمات المغناطيسية,كاشف عيوب الجسيمات المغناطيسية الفلورية,Magnetic Particle Flaw Detection Machine,Fluorescent Magnetic Particle Flaw Detector |
||

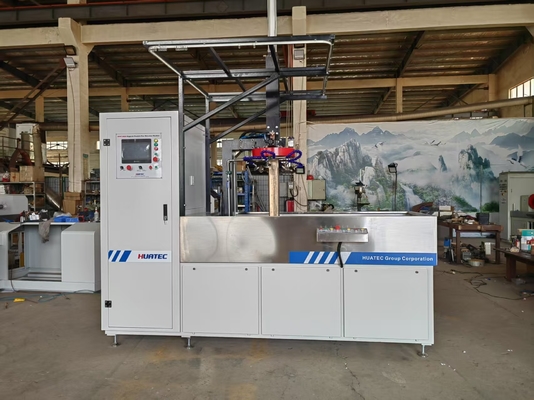

آلة HMP-6000A للكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية
(1) عملية الاختبار:

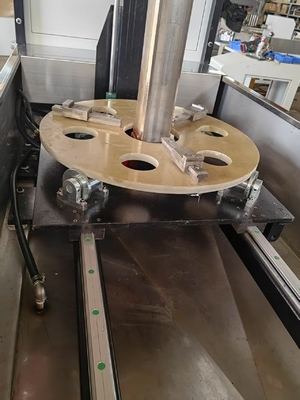

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
مبدأ العمل
الكشف عن عيوب الجسيمات المغناطيسية يستخدم التفاعل بين مجال التسرب المغناطيسي والبودرة المغناطيسية في عيب قطعة العمل،الذي يستفيد من الفرق بين العيوب السطحية والقريبة من السطح لمنتجات الصلب (مثل الشقوق)، إدماج الحطام ، خطوط الشعر ، الخ) ومرونة مغناطيسية من الصلب. بعد المغناطيسية ، سيتم تشويه المجال المغناطيسي في عدم استمرارية هذه المواد ،تشكل جزءًا من تسرب التدفق المغناطيسي وتوليد حقل تسرب مغناطيسيوبالتالي جذب مسحوق مغناطيسي لتشكيل تراكم مسحوق مغناطيسي في العيب - علامات مغناطيسية، في ظل ظروف الإضاءة المناسبة، والتي تظهر موقع وشكل العيب
الاستخدام
يتم استخدام آلة الكشف عن عيوب الجسيمات المغناطيسية الفلوريسنتية للكشف عن سطح وبالقرب من سطح قطع العمل المغناطيسية الحديدية (مثل حلقة المحامل ، حلقة الأسنان ، الأسطوانة ، المخروط ، الخ) بسبب التزوير,التخفيف والطحن والإرهاق الناجم عن الشقوق وإدراج الخث وغيرها من العيوب البسيطة.
تطبيق المعايير
آلة الكشف عن عيوب الجسيمات المغناطيسية: GB/ T8290-2011
ظروف المراقبة للتفتيش على الجسيمات المغناطيسية: GB/T 5097-2020/ ISO 3059:2012
الجمعية الأمريكية للمواد والاختبار: طريقة اختبار الجسيمات المغناطيسية ASTM E1444-01
الاتحاد الأوروبي، المعيار الدولي: DIN EN ISO 9934-2-2003
المعلم التقني
إمكانات مغناطيسية طولية: 0~12000AT
طريقة الكشف: الكشف عن الجسيمات المغناطيسية الفلورسنتية
وضع المغناطيسية: المغناطيسية المحيطية، المغناطيسية الطولية، المغناطيسية المركبة
وضع التثبيت: التثبيت الهوائي
تأثير إزالة المغناطيسية: بقاء أقل من 0.3mT
حساسية الكشف: فيلم الاختبار القياسي A1 (15/50) معروض بوضوح
مصدر الطاقة: ثلاثي المراحل 5 أسلاك AC 380V 50Hz
| قائمة المعلمات التقنية | ||
|
الحالي الاسم |
التكييف | |
| التيار المغناطيسي المحيطي(أ) | 6000A | |
| إمكانات تدفق المغناطيس الطولية(AT) | 12000 | |
| القطر الداخلي للملف(ملم) | 400 | |
| المسافة القصوى بين الأقطاب الكهربائية(ملم) | 500 | |
| المضيف | النوع المنقسم (خزانة التحكم الكهربائية منفصلة عن المحرك الرئيسي) | |
| الحساسية | نوع شيم ((15/50) عرض واضح | |
| معدل الحمل المؤقت | ≤ 30% | |
| وضع التحكم | اليدوي / شبه التلقائي | |
| واجهة التشغيل | زر/شاشة لمسة | |
| وضع التشغيل | المياه | |
| طريقة مغناطيسية AC | المغناطيسية المحيطية، المغناطيسية الطولية، المغناطيسية المركبة | |
| إزالة المغناطيسية | إزالة المغناطيسية التلقائية للتخفيف | |
| ضوء الأشعة فوق البنفسجية | معلق، يدوي | |
| وقت الرش | 3"6" / تشغيل يدوي | |
| وقت المغناطيسية | 0.5"~2"/الوقت | |
| وقت إزالة المغناطيسية | 3"~5"/وقت | |
| مصدر الهواء | 0.4-0.8MPa | |
| مصدر الطاقة | ثلاثي المراحل خمسة أسلاك، 380 فولت ± 10٪، 50 هرتز | |
جدول التكوين:
1 مجموعة من آلة الكشف عن عيوب الجسيمات المغناطيسية الفلورسنتية
1 مجموعة من آليات غزل العصا
1 مجموعة منصة رفع هوائية
1 مجموعة غرفة مظلمة
1 مجموعة من فيلم الاختبار القياسي
1 مقياس مغناطيسية
1 مجموعة من مفاتيح القدم
1 مصباح فوق البنفسجي المحمول
