تفاصيل المنتج:
|
| الاسم: | معاير الاهتزاز | التكرار: | من 1 إلى 1280 هرتز |
|---|---|---|---|
| مسبار: | تحقيقات 5 مم و 8 مم | الضمان: | 12 شهراً |
| إبراز: | معايير الاهتزاز 5 ملم المسبار,معايير الاهتزاز 8 ملم المسبار,معايير الاهتزاز 1280 هرتز,8mm Probes Vibration Calibrator,1280 Hz Vibration Calibrator |
||

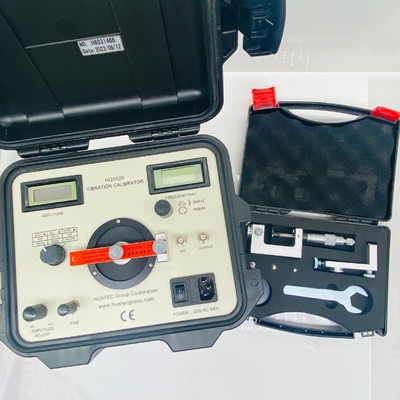

HG5026 جهاز معايرة الاهتزاز
يمكن استخدام جهاز معايرة الاهتزاز HG-5026 لمعايرة مقياس تسارع الاهتزاز، ومحول السرعة والقرب، وأيضًا أداة قياس الاهتزاز. يمكن تحديد اهتزاز إشارة الجيب القياسي بأي تردد من 1 إلى 1280 هرتز في جهاز المعايرة. يمكن تحديد سعة التسارع والسرعة والإزاحة من خلال مقاييس الجهد وعرضها على شاشات رقمية. يمكن توليد اهتزاز أفقي أو رأسي. يجمع HG-5026 بين مولد إشارة الجيب، ومضخم الطاقة، والمحول القياسي، ومقياس الاهتزاز، وهزاز في جهاز واحد، ويتميز بصغر الحجم والدقة العالية وسهولة التشغيل. يمكن استخدامه في المختبر أو في الموقع.
|
الوزن
التردد |
<100 جرام | <250 جرام | <500 جرام | ||||||
| أ (م/ث2) | السرعة (مم/ث) | الإزاحة (ميكرومتر) | أ (م/ث2) | السرعة (مم/ث) | الإزاحة (ميكرومتر) | أ (م/ث2) | السرعة (مم/ث) | الإزاحة (ميكرومتر) | |
| 10 هرتز | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 هرتز | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 هرتز | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 هرتز | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 هرتز | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 هرتز | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 هرتز | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280 هرتز | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
نطاق التردد والدقة: 1 إلى 1280 هرتز +0.01%

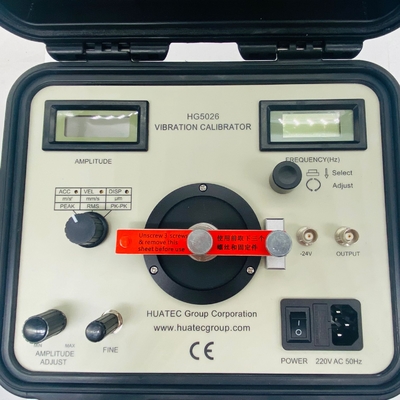

1 شاشة عرض سعة الاهتزاز
إظهار سعة الاهتزاز
2 مقياس الجهد للمعايرة مصمم لمعايرة هذا الجهاز عن طريق مقارنة قراءة مقياس الاهتزاز الدقيق وشاشة هذا الجهاز. ضع مفتاح تحديد الوظيفة على ACC، ثم استخدم مفك براغي لضبط الشاشة لجعلها مماثلة لمقياس الاهتزاز الدقيق. ثم اضبط VEL و DISP بنفس الطريقة.
3 مفتاح تحديد المعلمات حدد معلمة عرض جهاز المعايرة
4 ضبط سعة الاهتزاز
5 ضبط سعة الاهتزاز ببطء
6 رأس الاهتزاز لتثبيت محول ليتم معايرته
7 الثقب الملولب لتثبيت حامل مسبار القرب
لمعايرة مسبار القرب.
8 مفتاح التشغيل
9 مقبس لكابل إدخال طاقة التيار المتردد 220 فولت
10. مقبس لإخراج الاهتزاز
لمراقبة شكل الموجة / تشويه الاهتزاز
11 مقبس إخراج جهد -24 فولت
توفير طاقة -24Vdc لمعايرة مسبار القرب.
12 تعديل التردد
اضغط لتحديد الموضع الرقمي، وقم بالتدوير لتغيير القيمة
13 شاشة عرض تردد الاهتزاز
