تفاصيل المنتج:
|
| زاوية الوتد: | 45 ° 、 60 ° و 70 ° | حجم الويفر: | 3 - 20mm |
|---|---|---|---|
| نطاق التردد: | 1 - 15MHz | ||
| إبراز: | مسبار TOFD لتآكل جذر اللحام,مسبار النطاق العريض للاختبارات غير الإتلافية,مسبار فحص TOFD بنبضة ضيقة,non-destructive testing broadband probe,narrow pulse TOFD inspection probe |
||
| السمة | القيمة |
|---|---|
| زاوية الوتد | 45 درجة، 60 درجة و 70 درجة |
| حجم الرقاقة | 3 - 20 ملم |
| نطاق التردد | 1 - 15 ميجاهرتز |
اختبار تآكل جذر اللحام غير المدمر TOFD إرسال واحد واستقبال واحد مسبار نبضي ضيق النطاق العريض

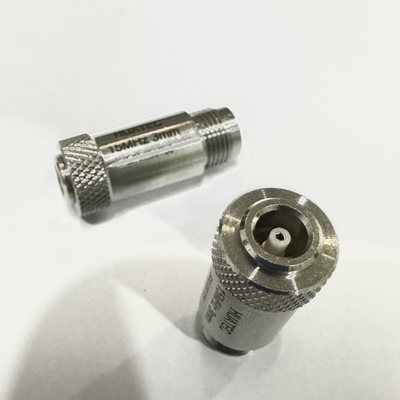

يعد مسبار TOFD مكونًا رئيسيًا يستخدم في الاختبارات غير المدمرة لاكتشاف فرق توقيت الانعراج بالموجات فوق الصوتية (TOFD).
تستخدم تقنية TOFD مسبارين نبضيين ضيقين وعريضين، أحدهما للإرسال والآخر للاستقبال، للكشف. يتم ترتيب المجسات بشكل متماثل بالنسبة إلى الخط المركزي للحام. يولد المسبار المرسل حزمة موجة طولية غير مركزة تسقط على قطعة العمل التي يتم فحصها بزاوية معينة. ينتشر جزء من الحزمة على طول السطح القريب ويتم استقباله بواسطة المسبار المستقبل، بينما ينعكس جزء من الحزمة من السطح السفلي ثم يتم استقباله بواسطة المسبار. يحدد المسبار المستقبل موقع وارتفاع العيب عن طريق استقبال إشارة الانعراج من طرف العيب والفرق الزمني الخاص به.
| المعلمة | التفاصيل |
|---|---|
| نطاق التردد | نطاق التردد للمحولات TOFD المستخدمة بشكل شائع هو 1-15 ميجاهرتز، مع 2.25 ميجاهرتز و 5 ميجاهرتز و 10 ميجاهرتز كترددات أكثر استخدامًا. |
| حجم الرقاقة | يتراوح حجم الرقاقة من 3 إلى 20 ملم، والأحجام المستخدمة بشكل شائع هي 3 ملم و 6 ملم و 9 ملم و 12 ملم. |

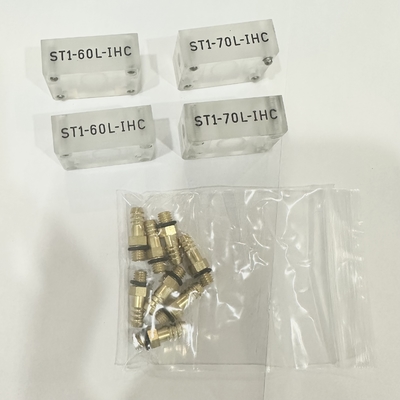

| زاوية الوتد | الزوايا الوتد المستخدمة بشكل شائع هي 45 درجة و 60 درجة و 70 درجة. |
