تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية | نوع التحقيق: | مسبار كريستال واحد / مسبار كريستال مزدوج |
|---|---|---|---|
| نطاق القياس: | 0.10mm - 1800mm | تردد القياس: | 4 هرتز 8 هرتز 16 هرتز |
| إبراز: | مقياس سمك بالموجات فوق الصوتية,مقياس سمك الطلاء 0.100-1800mm,مقياس سمك المسح A/B مع ضمان,coating thickness gauge 0.100-1800mm,A/B scan thickness meter with warranty |
||

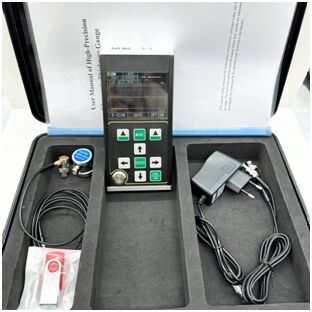

مقياس سمك الموجات فوق الصوتية بمدى كبير 0.100-1800 مم
1. وضع العرض الرقمي 2. وضع المسح A (مسبار 15 م)
TG-5710 هو مقياس سمك رقمي جديد محمول عالي الدقة بالموجات فوق الصوتية مع مسح A/B. يعتمد مبدأ قياس سمك الموجات فوق الصوتية بناءً على انعكاس النبض. إنه مناسب لقياس سمك المواد التي يمكن أن تجعل الموجة فوق الصوتية تنتشر فيها بسرعة ثابتة وتحصل على الانعكاس من ظهرها. دقة القياس 0.001 مم والمدى القياسي رقيق يصل إلى 0.10 مم (فولاذ).
يمكن لهذا المنتج قياس الألواح والأجزاء المعالجة بدقة. من ناحية أخرى، يمكنه مراقبة درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام. يمكن استخدامه في البترول والصناعات الكيماوية والمعادن وبناء السفن والفضاء والطاقة وغيرها من المجالات.
يتوافق هذا المنتج مع المعايير التالية: مواصفات معايرة مقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
●يحتوي هذا المنتج على وضع المسح A ووضع المسح B ووضع العرض الرقمي؛
● نطاق القياس واسع، ويتم اعتماد تقنية "الصدى المتعددة" الفريدة لتحقيق قياس الأجزاء فائقة الرقة، بحد أدنى لسمك القياس يبلغ 0.10 مم (فولاذ)؛
● يمكن لهذا المنتج قياس السُمك بدقة عالية، ويمكن أن تصل دقة القياس القصوى إلى 0.001 مم؛ يمكن أن تصل دقة التكرار إلى ± 0.002 مم؛
● لديه وظائف اختراق الطلاء وقياس الصدى إلى الصدى، والتي تستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح؛
● أوضاع قياس متعددة: تلبي أوضاع mb-e و E-E و me-e قياس قطع العمل السميكة التقليدية؛ يدرك الوضع الرقيق قياس الأجزاء الرقيقة
● تشمل الأوضاع الرقمية: وضع قيمة السُمك التقليدي، ووضع الفرق / معدل الانخفاض، ووضع القيمة القصوى
● وضعان للكسب: كسب تلقائي / كسب يدوي
● يمكن ضبط الإغلاق اليدوي والإغلاق التلقائي، مع وظيفة توفير الطاقة
● يدعم مجموعة متنوعة من المجسات، بما في ذلك مسبار الكريستال المزدوج ومسبار الكريستال الفردي، ويدعم ما يصل إلى مسبار عالي التردد 20 ميجاهرتز
● يدعم التخزين الضخم ويمكنه تخزين 100000 قيمة سمك و 500 مجموعة من أشكال موجات المسح A و 500 مجموعة من أشكال موجات المسح B في نفس الوقت
● شاشة TFT-LCD ملونة كبيرة مقاس 3.5 بوصة بدقة عالية 320x240 (QVGA)
● لديها مجموعة متنوعة من طرق المعايرة، وتدعم معايرة نقطة واحدة ومعايرة متعددة النقاط وأوضاع المعايرة اليدوية، ويمكنها معايرة سرعة الصوت وموضع الصفر للمسبار في نفس الوقت؛ وهي تدعم تصحيح المسار v لمسبار الكريستال المزدوج
● وهي تدعم تحويل النظام المتري والبريطاني؛ يمكنها التبديل بين وحدات الملليمتر والبوصة
● وهي تدعم قائمة اللغة الإنجليزية
TG-5710 مناسب لقياس سمك المعادن (مثل الفولاذ والحديد الزهر والألومنيوم والنحاس وما إلى ذلك) والبلاستيك والسيراميك والزجاج والراتنج والألياف الزجاجية وغيرها من الموصلات الجيدة بالموجات فوق الصوتية، على سطح اللوحة والأنابيب والسطح المنحني.
يشبه مبدأ قياس سمك الموجات فوق الصوتية مبدأ قياس الموجات الضوئية. يصل النبض فوق الصوتي المنبعث من المسبار إلى الجسم المقاس وينتشر في الجسم. عندما يصل إلى واجهة المادة، ينعكس مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت انتشار الموجات فوق الصوتية بدقة في المادة.
| العنصر | TG-5710 |
| نوع المسبار | مسبار كريستال واحد / مسبار كريستال مزدوج |
| نطاق القياس (فولاذ 45#) | 0.10 مم – 1800 مم |
| خطأ الإشارة (＜10 مم) | ±0.005 مم |
| خطأ الإشارة (≥10 مم) | ±0.1% |
| خطأ التكرار | ±0.001 مم (اختبار ذاتي) |
| استقرار الإشارة | يتم اعتماد تقنية العبور الصفري والصدى المتعددة لضمان أن قيمة قياس السُمك لا تتأثر بقوة الصدى ومعامل اضمحلال المادة وكسب وارتفاع البوابة، ولها استقرار وموثوقية قياس عالية. |
| تردد القياس | 4 هرتز,8 هرتز,16 هرتز |
| الدقة | 0.1 مم، 0.01 مم، 0.001 مم (0.01 بوصة، 0.001 بوصة، 0.0001 بوصة) |
| مولد النبض | يتم اعتماد انبعاث الموجة المربعة السالبة، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
| نطاق سرعة الصوت | 400-19999 م/ث |
| كتلة المعايرة | 4 مم (فولاذ) |
| إيقاف التشغيل التلقائي | يمكن للمرء أن يختار 5 دقائق و 10 دقائق و 20 دقيقة وإيقاف التشغيل اليدوي. |
| معايرة المسبار | معايرة نقطة واحدة، معايرة متعددة النقاط |
| الكسب | التحكم التلقائي في الكسب، التحكم اليدوي في الكسب |
| نطاق الكسب | 0~70 ديسيبل |
| وضع الكشف | التردد اللاسلكي (RF)، نصف الموجة الموجبة (POS)، نصف الموجة السالبة (NEG)، الموجة الكاملة (FULL) |
| وضع القياس | (1) MB-E: وضع القياس بناءً على وقت العبور من الصدى الأولي إلى الصدى السفلي الأول؛ (2) E-E: وضع قياس طلاء الاختراق، الصدى Em–En التعسفي اختياري؛ (3) ME-E: وضع قياس الصدى المتعدد؛ (4) رقيق: وضع قياس الجدار الرقيق؛ |
| الوضع الرقمي | وضع قيمة السُمك، وضع الفرق / معدل الانخفاض، وضع القيمة القصوى / الدنيا |
| وضع المسح A | متوفر |
| وضع المسح B | متوفر |
| إشارة الاقتران | متوفر |
| إشارة البطارية | متوفر |
| اللغة | الإنجليزية |
| الوحدة | مم/بوصة |
| تشغيل القائمة | متوفر |
| وظيفة البرنامج | إعداد البوابة الديناميكية، إعداد الإخماد (فارغ)، إعداد إخماد الصدى (E-blank)، تجميد الصدى، ترجمة الصدى والتحجيم |
| وظيفة التخزين | يمكنه تخزين 100000 سمك (100 مجموعة، 1000 في كل مجموعة)، و 500 مجموعة من أشكال موجات المسح A و 500 مجموعة من أشكال موجات المسح B في نفس الوقت. |
| ترقية برنامج المضيف | متوفر |
| العرض | شاشة TFT-LCD ملونة 3.5 "QVGA (320 × 240) |
| نقل البيانات | وهي تدعم الاتصال التسلسلي USB3.0 وتنقل البيانات إلى الكمبيوتر. |
| درجة حرارة التشغيل | -10℃～＋50℃؛ مع متطلبات خاصة، يمكن أن تصل إلى - 20 ℃؛ |
| جهد التشغيل | مطلوب أربع بطاريات AA رقم 5. عندما تكون الطاقة غير كافية، هناك مطالبة بجهد منخفض. |
| البعد الكلي | 204 × 100 × 36 (مم) |
| الوزن الإجمالي | 310 جرام (بدون بطارية) |
