تفاصيل المنتج:
|
| اسم المنتج: | النير الكهرومغناطيسي | الرطوبة النسبية: | <80% عدم التكثيف |
|---|---|---|---|
| الحد الأدنى من قوة رفع التيار المتردد: | > 4.5 كجم (44 نيوتن) | العاصمة الحد الأدنى من قوة الرفع: | > 18.1 كجم (177 نيوتن) |
| إبراز: | مجموعة نير كهرومغناطيسية لـ NDT,نير اختبار الجسيمات المغناطيسي 110V/220V,معدات الفحص الكهرومغناطيسية AC&HWDC,110V/220V magnetic particle testing yoke,AC&HWDC electromagnetic inspection equipment |
||

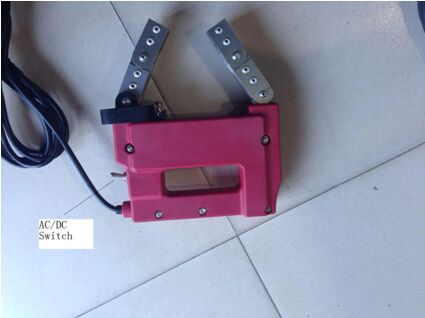

أجهزة الكهرومغناطيسية 110 فولت/220 فولت
لمحة عامة عن العنق الكهرومغناطيسي AC HWDC
سلسلة HCDX-230 هي رقبة مغناطيسية متينة عالية القوة AC ، AC / DC ، DC AC / DC ، مصممة للكشف عن مؤشرات السطح والسطح السفلي في التطبيقات الأكثر صعوبة.
يحتوي على بنية مغلقة مقاومة للكيماويات، و ساقان مفصّلتان لتحديد أي شكل للجزء والحبل القوي ذو الـ 12 قدم للاستخدام في الميدانالـ HCDX-230 مثالية لتفتيش الحوائط وغيرها من الاختبارات عن بعد.
تسمح أجهزة التحكم بالحالة الصلبة للمشغل باستخدام الحقول المغناطيسية المتغيرة للإشارات السطحية أو الحقول المغناطيسية المتواصلة للإشارات تحت السطح لتلبية جميع احتياجات التفتيش.
جهاز الكشف عن عيوب الجسيمات المغناطيسية من نوع الشحن له خصائص الهيكل المدمج ، والتخطيط المعقول ، والحجم الصغير ، والوزن الخفيف والتحميل المريح.يمكن استخدام كاشف العيوب مباشرة في التيار المتبادل، ويمكن أيضًا استخدامها في مصدر الطاقة المغناطيسي الترددي (حزمة بطارية AC) ومصدر الطاقة المغناطيسي المتردد (حزمة بطارية عاكس التردد DC-AC) ، وهو فعال ومحمول.انها مناسبة للتفتيش لحام الهيكل، الكشف عن لحام هيكل الصلب على ارتفاعات عالية والتشغيل الداخلي لحاوية الضغط.الآلات والصناعات الأخرى، مثل المرجل، وعاء الضغط، أنبوب الضغط، لحام جسم السفينة وهيكل لحام من أنواع مختلفة من سطح المواد المغناطيسية الحديدية والكشف عن عيب الجزيئات المغناطيسية من عيب بالقرب من السطح.
هذا الجهاز يتوافق مع المتطلبات القياسية لـ JB/T7411-2012، ASME BPVC،ASTM E709،ASTM E1444،ASTM E3024.
وظيفة التيار المتردد لاختبار السطح
وظيفة HWDC لاختبار تحت السطح
خصائص المنتج
بناء مغلق ودائم
المقاومة للكيماويات والتكسير
خيارات تشغيل AC و HWDC للتفتيش السطحي والجزئي
يتجاوز مواصفات رفع ASTM
يمكن اختيار طرق إمداد الطاقة الثلاثة بحرية:
هناك أماكن متصلة مباشرة بمصدر الطاقة المتردد، والتي يمكن توصيلها مباشرة بمصدر الطاقة المتردد.
من الممكن استخدام مصدر الطاقة المغناطيسي الترددي من خلال مفتاح التبديل لتزويد HWDC الطاقة دون بطارية
عندما لا تكون قوة الرفع كافية ، يتم قطع الطاقة تلقائيًا لضمان حساسية الكشف عن العيوب.
وظيفة عرض الطاقة يمكن أن تعرض طاقة البطارية الحالية ، ولديها وظيفة الإنذار الصوتي والضوئي.
بنيت في رقاقة الحاسوب الصغير لتحقيق الاستقرار في الجهد الخارجي وضمان حساسية الكشف.
مغناطيسية قابلة للتعديل
يمكن أن تحمل حقيبة الخصر الخاصة بطارية، تعليق مغناطيسي، عامل التباين، مسبار نير، الخ.
المعلم التقني
درجة حرارة العمل: -10 ~ +40 C
درجة حرارة التخزين: -20 ~ 50 C
الرطوبة النسبية:< 80% غير مكثفة
ارتفاع درجة حرارة العمل: < 18 درجة مئوية
معدل الحمل المؤقت: > 50%
الحساسية: قطعة اختبار قياسية من طراز A1 مع خندق 15/50 معروض بوضوح
طاقة الرفع الحد الأدنى للطاقة المتغيرة:> 4.5kg (44N)
طاقة رفع الحد الأدنى للطاقة المشتركة:> 18.1kg (177N)
دليل نموذجي
|
النموذج
الفئات |
HCDX-230 عاكس التيار المتردد مع بطارية |
HCDX-230 العاصمة |
HCDX-230 التكييف |
HCDX-230E مفتاح التيار المتردد لا بطارية |
||||
| إمدادات الطاقة | 110 فولت/220 فولت 50/60 هرتز-12 فولت | 110V/220V 50/60Hz 12/V | 110V/220V 50/60Hz | 110V/220V 50/60Hz | ||||
| قوة الشحن | 110 فولت/220 فولت 50/60 هرتز-12 فولت | 110V/220V 50/60Hz 12V | / | / | ||||
| بطارية | بطارية YD-2 عاكسة | بطارية قابلة لإعادة الشحن | / | / | ||||
| التيار العامل |
AC 3A DC 3A |
3A | 3A | 3A ((محولات التبديل المتردد المتردد)) | ||||
| مدة الشحن | ثلاث ساعات | ثلاث ساعات | / | / | ||||
| مدة بطارية | من الساعة السادسة إلى الثامنة | من الساعة السادسة إلى الثامنة | / | / | ||||
| حجم البطارية | 60×96×170ملم | 60×96×170ملم | ||||||
| وقت الفتحة | ثلاث دقائق تشغيل / ثلاث دقائق انقطاع | |||||||
| طول المغناطيسية | 50-200ملم | 50-200ملم | 50-200ملم | 50-240ملم | ||||
|
الرفع القوة |
التكييف | ≥6kg | / | ≥4.8kg | ≥5.5kg | |||
| العاصمة | ≥ 18.5 كجم | ≥ 18.5 كجم | / | ≥25kg | ||||
| الوزن | المسبار | 3.2 كجم | 3.2 كجم | 3.2 كجم | 3.5 كجم | |||
|
بطارية صندوق |
2.9 كجم | 2.9 كجم | / | / | ||||
|
الرسم الحجم |
المسبار | 208×48×148 | 208×48×148 | 208×48×148 | 210×60×260 | |||
|
بطارية صندوق |
170 × 96 × 60 | 170 × 96 × 60 | / | / | ||||
مفتاح HCDX-230E AC-DC
جهاز الكشف عن عيوب الغبار المغناطيسي المضيف 1
خط الكهرباء 1
صندوق أدوات 1
3A (محولات التبديل المتردد المتردد)
شهادة 1
دليل 1
أمثلة على العيوب: موقع العيوب:
الإدراجات الخياطة السطح والسطح السفلي مثالية ل: الشقوق التعب
اختبارات ميدانية تفتيش المقابس
الخث الحامض الشقوق الطحن عمليات التفتيش أثناء التشغيل
إطفاء الشقوق البيئات المتطلبة
تفتيش لحام
