تفاصيل المنتج:
|
| اسم المنتج: | آلة خشونة السطح | نموذج: | SRT-7150 |
|---|---|---|---|
| الطلب على الطاقة: | حوالي 500 واط | قوة التيار المتردد: | 220 فولت ± 10٪ ، 50 هرتز |
| إبراز: | اختبار الخامة السطحية 500 واط,جهاز تحليل المخططات المحمول,آلة صقل السطح المتكاملة,portable contour graph profilometer,integrated surface roughness machine |
||

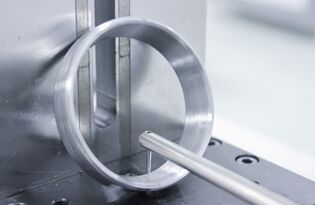

آلة اختبار خشونة السطح 500 واط، جهاز قياس ملامح متكامل
1. اسم المنتج: جهاز قياس ملامح خشونة السطح المتكامل
2. طراز المنتج: SRT-7150
4. المزايا الرئيسية
مخصص للقياس الدقيق لعقود!
من خلال شهادة نظام إدارة الجودة ISO9001، وشهادة نظام إدارة المعرفة؛
شهادة مؤسسة ذات ميزة الملكية الفكرية الوطنية؛
من خلال شهادة CE للتصدير إلى الاتحاد الأوروبي؛
تنوع المنتجات: دعم تخصيص العملاء؛
5. وصف الجهاز ونطاق القياس:
SRT-7150 هو جهاز قياس متكامل لقياس خشونة السطح وملامحه.
يتم قياس وتحليل خشونة السطح وملامح مختلف قطع العمل باستخدام نظام قياس شبكي عالي الدقة، وقضيب توجيه مصقول عالي الدقة، ومحرك خطي عالي الأداء بدون تلامس، ووحدة قياس خشونة عالية الأداء، وتقنية نظام تحكم حاسوبي عالي الأداء وبرنامج مثالي متعدد الوظائف.
يمكن للجهاز قياس معلمات مختلفة لأجزاء ميكانيكية مختلفة، مثل معلمات ملامح الخط المستوي والمقطع العرضي، ومعلمات تموج السطح، ومعلمات الخشونة، وما إلى ذلك.
يمكنه قياس الاستقامة، والميل، ومعالجة الزوايا، ومعالجة الدوائر (المسافة من الخط المستقيم إلى خط الظل، والمسافة من مركز الدائرة إلى مركز الدائرة، ونصف قطر القوس، والمسافة من نقطة التقاطع إلى مركز الدائرة، والمسافة من مركز الدائرة إلى الخط المستقيم)، ومعالجة النقاط والخطوط (المسافة من نقطة التقاطع إلى الخط المستقيم، والمسافة من نقطة التقاطع إلى مركز الدائرة، وتقاطع خطين مستقيمين، والمسافة من نقطة التقاطع إلى نقطة التقاطع)، والمنحنى اللوغاريتمي، وعرض الأخدود، وعمق الأخدود، ومسافة حافة الأخدود، ومسافة مركز الأخدود، والميل، والمسافة الأفقية، والمسافة الرأسية، ومعلمات الشكل الأخرى للأجزاء المختلفة.
وهو مناسب لصناعة المحامل، والمعالجة الميكانيكية، والسيارات، والدراجات النارية، والأجهزة الدقيقة، والأدوات الدقيقة، والقوالب، والأدوات، والمكونات البصرية، وغيرها من الصناعات.
6. حالات التطبيق:
مكبس، زنبرك دقيق
(1) دقة عالية، استقرار عالي، قابلية تكرار عالية، عمر خدمة طويل؛
1) تم اختيار نظام قياس شبكي عالي الدقة ونظام قياس حثي عالي الدقة، ودقة القياس عالية جدًا.
2) البحث والتطوير المستقل لنظام قضيب توجيه مصقول عالي الدقة، ومقاومة تآكل مادة القضيب جيدة، مما يضمن عمل النظام بثبات وموثوقية؛
3) يضمن نظام المحرك الخطي عالي الأداء استقرار القياس العالي وقابلية التكرار الجيدة.
4) يمكن لطاولة القياس ضبط اتجاه Y، والاتجاه الأفقي، واتجاه القطاع الأفقي، وزوايا مختلفة، ويمكن ضبط زوايا مختلفة، مما يوفر راحة كبيرة لمتطلبات قياس المستخدم.
(2) نظام برمجيات ذكي:
واجهة تشغيل الجهاز ودية، يمكن للمشغل إتقان تشغيل الجهاز بسهولة، والاستخدام بسيط جدًا.
1) توفر تجربة تصميم برامج القياس العملية التي تراكمت لدى الشركة لسنوات عديدة للعملاء تجربة تشغيل بسيطة وعملية وسريعة؛
2) معالجة قوية وتلقائية للبيانات، وطباعة تقارير بتنسيقات مختلفة، وعرض تلقائي، وطباعة، وحفظ، والاستعلام عن سجلات القياس؛ يمكن أرشفة البيانات أو طباعتها مركزيًا دون شغل وقت عملية التحقق؛
3) نطاق القياس واسع، والذي يمكن أن يلبي وظيفة القياس الخاصة لقياس ملامح جميع أنواع قطع العمل تقريبًا، بما في ذلك قطع العمل الخاصة مثل البراغي والمحامل والخيوط وما إلى ذلك.
4) يمكن تحديد المقطع المقاس تلقائيًا ويدويًا للتقييم، ويمكن تخصيص وظائف البرنامج وفقًا لمتطلبات العملاء؛
5) باستخدام تخزين قاعدة بيانات الكمبيوتر بسعة كبيرة، يمكن تسجيل جميع نتائج التحقق.
8. المتطلبات البيئية للاستخدام:
1) متطلبات الطاقة: حوالي 500 واط
2) طاقة التيار المتردد: 220 فولت ± 10%، 50 هرتز
3) المتطلبات البيئية: درجة الحرارة - 10 ~ 30 درجة مئوية؛
4) الرطوبة النسبية:أقل من 85%
5) لا يوجد مصدر اهتزاز واضح في موقع التركيب
6) سلك أرضي فردي
7) يجب ألا يكون هناك غبار أو اهتزاز أو ضوضاء أو تدفق هواء أو غازات أكالة أو مجال مغناطيسي قوي حول الغرفة قد يؤثر على القياس. أقصى اهتزاز أرضي RMS:أقل من 50 هرتز 2.5 ميكرومتر/ثانية >50 هرتز 5.0 ميكرومتر/ثانية
9. المعلمات الفنية:
| طراز المشروع | SRT-7150 | |
|
محور X قضيب توجيه خطي منزلق |
دقة الحركة | أقل من أو يساوي 0.5 ميكرومتر / 80 مم |
|
تحديد موضع المحور X مسطرة شبكية |
الدقة |
0.1 ميكرومتر
|
| مكان الإنتاج | الصين | |
| مستشعر البيانات | الدقة | 0.02 ميكرومتر |
| مكان الإنتاج | مستورد من الخارج | |
| دقة النظام | 65536:1 | |
| الدقة الخطية | أقل من أو يساوي ±(1.5+|0.2H|) ميكرومتر | |
| قوس دائري | أقل من أو يساوي ±(2+R/8) ميكرومتر | |
| زاوية | أقل من أو يساوي ±2 دقيقة | |
| الاستقامة | أقل من أو يساوي 0.8 ميكرومتر / 100 مم | |
| قياس الخشونة | ||
| نطاق القياس | محور X | Ra: 0.01 - 10 ميكرومتر |
| محور Z1 | ± 500 ميكرومتر | |
| معلمات التقييم |
معلمات تقييم الخشونة: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr, Rdq و Rmr(c)؛ معلمات تقييم درجة التموج: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr و Wmr(c)؛ معلمات تقييم الملامح الأصلية: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr و Pmr(c) |
|
| طول العينة - L | 0.08, 0.25, 0.8, 2.5, 8 (مم)؛ | |
| طول التقييم | وفقًا لمعيار GB / T10610-2009 | |
| خطأ المؤشر | ± 5% | |
| قابلية تكرار المؤشر | 2% | |
| قياس الملامح | ||
| نطاق القياس | محور X | أقل من أو يساوي 150 مم |
| محور Z | أقل من أو يساوي 300 مم (يمكن تعديله حسب احتياجات المستخدم) | |
| Z1 | أقل من أو يساوي 40 مم | |
| سرعة حركة الطاولة | 0.05-0.8 مم/ثانية (أربع سرعات، تنظيم سرعة تلقائي) | |
| بيئة العمل |
درجة حرارة العمل: 10 درجة مئوية - 30 درجة مئوية (درجة حرارة عادية) الرطوبة 20-80% RH، لا يوجد مصدر اهتزاز واضح |
|
| مصدر الطاقة المطلوب | 220 فولت 50 هرتز 0.5 كيلو واط، سلك أرضي فردي | |
| حجم الجهاز (الطول × العرض × الارتفاع) | 980 × 740 × 1500 (مم) | |
| وزن الجهاز | حوالي 120 كجم | |
ملاحظة: يمكن تعديل المعلمات الفنية المذكورة أعلاه وفقًا للاحتياجات الفعلية للمستخدمين. نرحب بكم لاستشارة فنيينا بشأن مختلف القضايا.
6. التكوين القياسي للمنتج:
|
اسم الجزء
|
اسم المشروع |
| الجزء الميكانيكي | إطار الجهاز المضيف × 1 |
| طاولة عمل رخامية × 1 | |
| طاولة ضبط دقيقة عالمية × 1 | |
| نظام عمود × 1 | |
| جهاز تحريك قضيب توجيه أفقي × 1 | |
| الجزء الكهربائي | نظام التحكم الكهربائي × 1 |
| شبكة خطية × 1 | |
| مستشعر حثي × 1 | |
| كمبيوتر × 1 | |
| طابعة HP نافثة للحبر × 1 | |
| برنامج قياس خاص × 1 | |
|
الأجزاء القياسية
|
كرة قياسية × 1 |
| كتلة قياسية عالية × 2 | |
| كتلة قياسية لجهاز قياس الخشونة × 1 | |
| إبرة |
مسبار وإبرة قياس (محوران على شكل حرف X، مدببان) × 4 |
| أخرى | صندوق أدوات قياسي × 1 |
