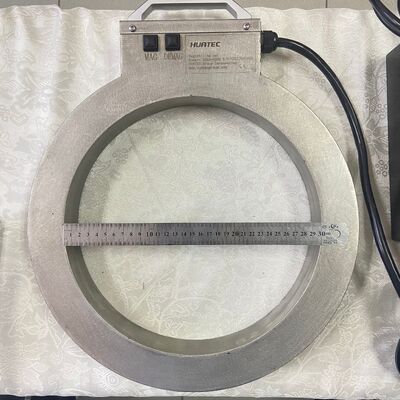

كاشف عيوب جسيمات مغناطيسية دائري بقطر ملف تيار متردد 300 مم

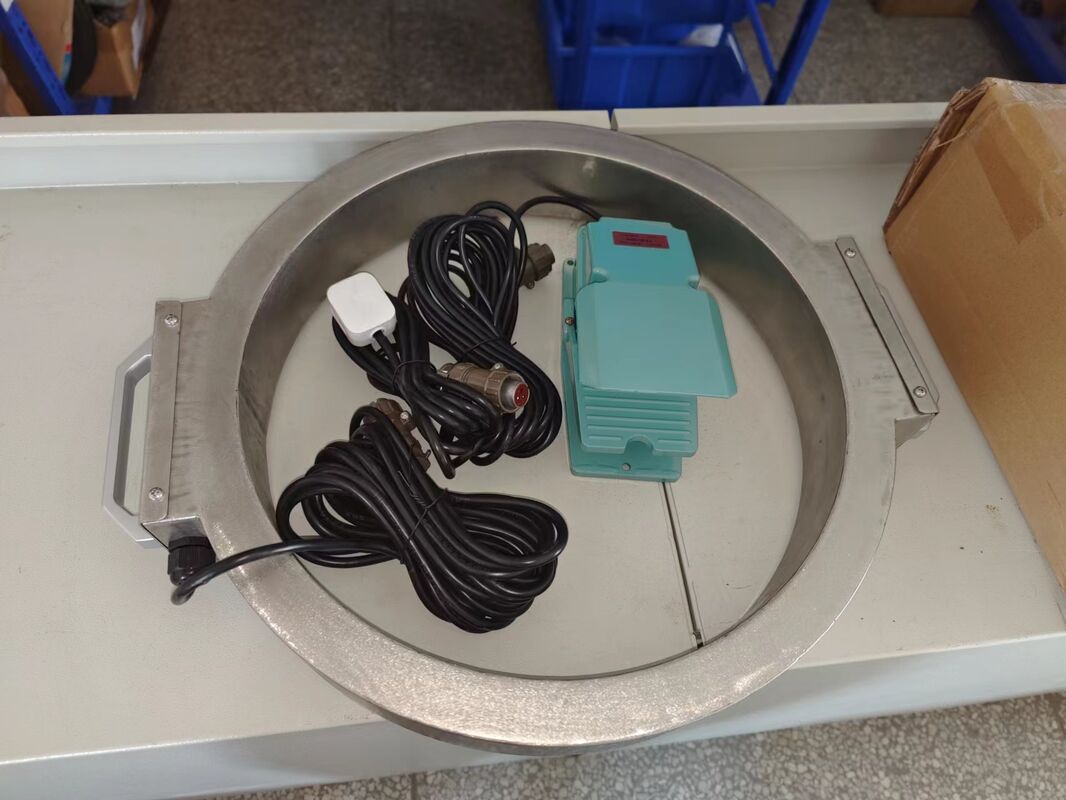

قطر الملف التيار المتردد 300 ملم كاشف عيب الجسيمات المغناطيسية الدائرية

المعلم الرئيسي

إدخال الوظائف

1المغناطيسية - تشغيل المجال الكهرومغناطيسي لمغناطيسية قطعة العمل ؛

2، إزالة المغناطيسية - مجال إزالة المغناطيسية يبدأ إزالة المغناطيسية من القطعة المعدة ؛

3إنذار الحرارة الزائدة - الملف لديه جهاز استشعار حرارة مدمج لدرجة 75 درجة مئوية. عندما تتجاوز درجة الحرارة المحددة ، فإنه يدخل حالة الحماية.

التثبيت والتشغيل

التثبيت:

1يجب تثبيت المعدات في بيئة جافة خالية من الغبار المعدني والغازات المآكلة والمواد القابلة للاشتعال والمتفجرات.

2يجب ألا تكون درجة حرارة الوسط المحيط أقل من - 10 درجة مئوية ولا تزيد عن + 40 درجة مئوية.

3الرطوبة النسبية في الهواء يجب ألا تزيد عن 85%

4يجب توصيل الاتصال بالأنابيب والأسلاك بين معدات التثبيت وكل منشأة مساعدة وفقًا لعلامة الإشارة وقاعدة الشاشة.

5إمدادات الطاقة (إمدادات الطاقة، مصدر الهواء، الخ، وفقا لبيئة تثبيت المعدات وظروف التشغيل) ، ويتم تأسيس قشرة المعدات بشكل موثوق به.

التشغيل:

1بعد تثبيت المعدات في مكانها ، تحقق أولاً مما إذا كانت جميع أسلاك الاتصال ومسامير التثبيت فضفاضة وتسقط ؛

2. استخدام الأدوات لقياس ما إذا كان الجهد في الطرف العلوي من المفتاح الرئيسي للآلة تلبي متطلبات بيئة تركيب المعدات وظروف التشغيل ؛

3تحقق من كل عمل وظيفي، اضغط يدويًا أو قم بتبديل كل مفتاح وظيفي، ويتم تنفيذ كل عمل وظيفي للمعدات وفقًا لذلك.

4فحص تأثير إزالة المغناطيسية: تحقق مما إذا كانت المغناطيسية المتبقية بعد إزالة المغناطيسية تلبي المتطلبات.

5بعد اجتياز عملية التشغيل والتفتيش، يمكن وضع المعدات في الإنتاج.

IV - الصيانة الروتينية

بعد استخدام المعدات، يجب إجراء العمليات التالية:

1أطفئ مفتاح الطاقة وقطع إمدادات الطاقة للمعدات

2أقطع المفتاح الرئيسي لمصدر الطاقة الخارجي

3. تنظيف بقعة الزيت على سطح الملفات والحفاظ على المعدات كلها نظيفة

4- تحقق من خط اتصال الدوائر والكابلات والمساندات من أجل الضعف والشيخوخة خلال شهر واحد.

5تحقق من أن تركيز الترتيب المغناطيسي يلبي المعيار كل يوم

6يجب استخدام غسيل محايد لتنظيف بقعة الزيت على سطح المعدات.

7إذا كانت القذيفة تالفة، فإنه من المحظور الاستمرار في استخدامها.

V - مبدأ الكشف عن العيوب

مبادئ الكهرومغناطيسية

يشكل التيار المغناطيسي حقلًا كهرومغناطيسيًا من خلال سطح قطعة العمل المغناطيسية الحديدية (AC ونصف الموجة DC لها تأثير الجلد).وجود العيوب سيقطع خط القوة المغناطيسي، تشكل مجال مغناطيسي تسرب وتمتص الجسيمات المغناطيسية. الجسيمات المغناطيسية تتراكم لتشكيل علامات مغناطيسية.يمكن الحكم على وجود العيوب من خلال مراقبة العلامات المغناطيسية (العلامات المغناطيسية هي في الواقع العيوب المكبرة).

طريقة الباقي

تختلف عن الطريقة المستمرة ، يتم مغناطيسية قطعة العمل أولا ، ثم غارقة في التعليق المغناطيسي لفترة من الوقت ،ويتم امتصاص الجسيمات المغناطيسية من قبل بقاء قطعة العمل لتشكيل علامات مغناطيسيةتقتصر هذه الطريقة على متطلبات منخفضة، اتجاه واحد وكثافة الحث المغناطيسي المتبقي لقطعة العمل Br ≥ 0.8t.

يشير البقاء إلى حجم المجال المغناطيسي المتبقي بعد اكتشاف العيب ، عادةً في غاوس (Gs) ، ميليتيسلا (mT) ، آمبر / متر (A / m) كوحدة. 1mT = 10Gs ، 80A / m = 1Gs ،يرتبط حجم الاحتفاظ بمادة القطعة.

تعليق مغناطيسي(يجب أن يتم خلط المسحوق المغناطيسي بشكل كامل وتعليقه في السائل قبل اكتشاف العيب.)

يتم معالجة المسحوق المغناطيسي للوصول إلى متطلبات معينة لحجم الحبوب من مسحوق الحديد. يمكن أن تكون الطريقة الرطبة الكشف عن عيوب الجسيمات المغناطيسية العامة أكثر من 400 شبكة.

المسحوق المغناطيسي المضيء موجود في المسحوق المغناطيسي العادي بالإضافة إلى مادة كيميائية، عادة ما تسمى عامل التوهج المضيء،إضافة بعد إشعاع مصباح الفلورسنت يمكن أن ينبعث من الضوء الفلورسنت، يمكن أن تزيد من حساسية الكشف عن العيوب، ومراقبة مريحة.

صيغة التعليق المغناطيسي النفطي: ((أو 3# ناقل الكشف عن العيوب المغناطيسي على أساس النفط)

زيت المحولات (الشتاء) (25#): الكيروسين الخالي من الرائحة = 1:3

(الصيف) زيت المحولات (25#): الكيروسين الخالي من الرائحة = 1:2 -- 1:3

زيت مختلط: مسحوق مغناطيسي عادي غير مضيء = 1000 مل: 10-20 غرام

زيت مختلط: مسحوق مغناطيسي لامع = 1000 مل: 2g-3g

صيغة التعليق المغناطيسي المائي: مسحوق مغناطيسي مضيء على أساس الماء مع كمية صغيرة من الماء لخلط المسحوق المغناطيسي إلى معجونثم إضافة ما يكفي من الماء (مكون المسدس المسدس يحتوي على المذيب، عامل إزالة الرغوة ، مكونات مثبطات الصدأ) ، نسبة المسحوق المغناطيسي الفلوريسنت غير المركب هي كما يلي:

المنثر 21 غرام مثبط الصدأ 21 غرام

عامل إزالة الرغوة 21 غرام جزيئات مغناطيسية لامعة 2 غرام

ماء 1 لتر

الحساسية

الحساسية تشير إلى دقة الكشف عن عيوب الجسيمات المغناطيسية ، عادة من خلال الاختبار القياسي الوطني من النوع A للكشف عنه. عادة ما يشار إلى الاختبار القياسي من النوع A باسم اختبار الحساسية.النوع A ورقة اختبار قياسية لديها ثلاثة أنواع من الحساسية: عالية ومتوسطة ومنخفضة. كلما كانت قيمة الكسر في النوع A أصغر ، كلما زادت شدة الحث المغناطيسي الفعالة المطلوبة التي يمكن أن تعرض علامة مغناطيسية. (A-15/100 ، A-30/100 ، A-60/100 ،A-7/50، A-15/50 ، A-30/50 ، ستة درجات ، أعلى حساسية لفيلم الاختبار 1 # تشمل A-15/100 ، A-7/50. 2 # أقراص الاختبار لديها حساسية معتدلة ، مناسبة لمعظم الصناعات بما في ذلك A-30/100 ، A-15/50.3# أقراص الاختبار لديها أدنى حساسية، بما في ذلك A-60/100 و A-30/50.

طريقة استخدام قطعة اختبار الحساسية القياسية (مناسبة للطريقة المستمرة),عادةً ما تستخدم قطعة اختبار قياسية من النوع A 2# ((30/100 أو 15/50) لاختيار تيار المغناطيسية للكشف عن العيوب.

يمكن عرض العيوب الاصطناعية بوضوح على السطح السلس لقطعة الاختبار عن طريق تثبيت سطح قطعة الاختبار ذات العيوب الاصطناعية بشكل وثيق مع القطعة المختبرة.تدفق معلق مغناطيسي ببطء من خلال قطعة العمل وتطبيق تيار المغناطيسية المناسبة (ضبط الاتجاه المحيطي والاتجاه الطولي على التوالي)قيمة تيار المغناطيسية هي مواصفات المغناطيسية المناسبة.
