نظام الكشف عن تسرب لحام الصندوق الفراغ من الحامات على الصفحة السفلية من خزان تخزين النفط

نظام الكشف عن تسرب لحام الصندوق الفراغ من الحامات على الصفحة السفلية من خزان تخزين النفط

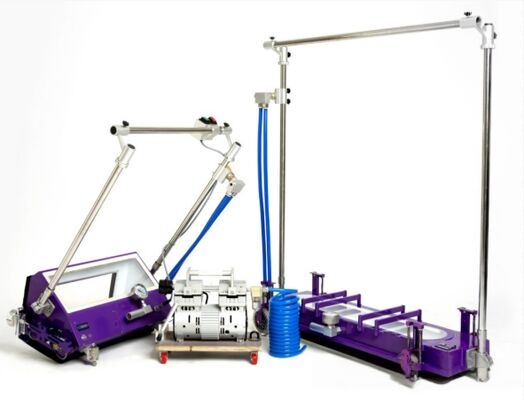

1. إدخال المنتج

من أجل تحسين التفتيش الشامل لحاوية تخزين النفط،شركتنا صممت خصيصاً وطورت سلسلة من أنظمة الكشف عن خزان الفراغ للكشف عن تسرب لحام على الصفيحة السفلية من خزان تخزين النفط.

يمكن لنظام الكشف عن خزان الفراغ القياسي المحمول الكشف عن لحام الحافة / المؤخرة على اللوحة السفلية لأي حجم من خزان التخزين.واللحام المحيطي (الحام الشريط) على الصفحة السفلية من خزان التخزين بعرض أكثر من 5 أمتارلتقييم سلامة مختلف الحوائط، نظام الكشف عن صندوق الفراغ لدينا هو طريقة الكشف فعالة وسريعة واقتصادية،ومعدل الكشف عن التآكل الخارق/ثقوب الدبابيس لا يقل عن 95%.

2الخصائص الخاصة

1) النموذج العادي عموما استخدام اليد للضغط على مربع، لذلك سيكون منهكا جدا، ونحن تحسين الحاجة إلى الانحناء مباشرة مع القدمين

2) عند التحرك، لدينا عجلات تحت الخزان؛ لا تحتاج إلى رفع الخزان للتحرك

3) مضخة الفراغ يمكن أن تأخذ التحكم عن بعد من الروبوت، الموقع مريح جدا.

3متطلبات المعلمات التقنية:

3.1 صندوق الفراغ لاختبار لحام الحلق والحمالة

3.1.1 درجة الفراغ: لا تقل عن 60kPa

3.1.2 طول الكشف عن الحوائط: لا يقل عن 800 ملم.

3.1.3 تحقق من أنواع الحوائط: الحوائط في الجزء السفلي من الخزان

3.1.4 متطلبات قطر الخزان: يمكن تطبيقها على جميع قطرات الخزانات

★3.1.5 طريقة التشغيل: يمكن لموظفي التفتيش إتمام العملية بأكملها واقفاً.

★3.1نظام الإضاءة:نظام إضاءة LED في صندوق فراغ

3.1.7 إمدادات الطاقة لنظام الإضاءة: بطارية الليثيوم مدمجة 3Wh، وقت إمدادات الطاقة لا يقل عن 16 ساعة.

★3.1.8 العجلة المتحركة: يتم توفير صندوق الفراغ مع 4 عجلات متحركة، يمكن رفع 4 عجلات متحركة مع الربيع، يمكن أن تدفع صندوق الفراغ للمشي.

★3.1.9 عصا مساعدة: يتم تركيب صمام تخفيف الضغط على الصمام المساعد ، ويمكن لأفراد الكشف تشغيل صمام تخفيف الضغط عندما يقفون بشكل طبيعي.

3.2 صندوق الفراغ لاختبار لحام المحيط

3.2.1 الفراغ: لا يقل عن 60kP

3.2.2 طول الكشف عن الحوائط: لا يقل عن 400 ملم.

3.2.3 نوع لحام التفتيش: لحام الشريط

3.2.4 قطر الخزان: ≥5m

★3.2.5 طريقة التشغيل: يمكن لموظفي التفتيش إتمام العملية بأكملها واقفاً.

★3.2.6 نظام الإضاءة: نظام إضاءة LED في صندوق فراغ

3.2.7 إمدادات الطاقة لنظام الإضاءة: بطارية الليثيوم مدمجة 3Wh، وقت إمدادات الطاقة لا يقل عن 16 ساعة.

★3.2.8 عجلة متحركة: يتم توفير صندوق الفراغ مع عجلتين متحركتين ، يمكن رفع عجلتين متحركتين مع الربيع ، ويمكن دفع صندوق الفراغ للمشي.

★3.2.9 الصنبور المساعد: يتم تركيب صمام تخفيف الضغط على الصنبور المساعد، ويمكن لأفراد الكشف تشغيل صمام تخفيف الضغط عندما يقفون بشكل طبيعي.

★3.2.10 وظائف مساعدة أخرى: يتم تثبيت مغناطيسين كهربائيين بقوة امتصاص قدرها 85 كجم ومحركين للدفع بقوة دفع قدرها 19 كجم على جانبي صندوق الفراغ.

3مضخة الفراغ

3.3.1 الجهد: 220 فولت 50/60 هرتز

3.3.2 الضغط المصمم: 92كبا

3.3.3 نوع المضخة: مضخة فراغ كهربائية مع مروحة

3.3.4 معدل التدفق: 200 لتر/دقيقة

3.3.5 الوزن: لا يزيد عن 10.5 كجم

3.3.6 الطاقة: لا تزيد عن 450 واط

4متطلبات التكوين

4.1 مضخة الفراغ: 1pc

4.2 لحام الحلقات و الأرداف صندوق الفراغ: 1 مجموعة

4.3 صندوق لحام الفيل: مجموعة واحدة

4.4 أنابيب الهواء الناعمة: مجموعة واحدة

4.5 بطارية طاقة مضخة الفراغ: 1pc

4.6 دليل: نسخة واحدة

4.7 صناديق الشحن: 3 قطع

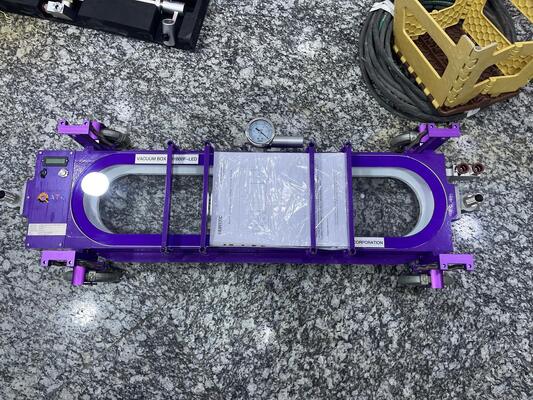

صندوق فراغ HV1800F-LED مناسب لحام المؤخرة أو الحلق

2. المعلم التقني
