تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الجسيمات المغناطيسية الفلوريسنتية | موعد التسليم: | 4 ~ 5 أشهر |
|---|---|---|---|
| الوزن الإجمالي بعد التعبئة: | 4000 كجم | مقاس: | 6000 (طول) * 2000 (عرض) * 2400 (ارتفاع) مم |
| تباعد القطب: | 0 ~ 4000 مم (قابل للتعديل) | لفائف القطر الداخلي: | 15000 ملم |
| إبراز: | كاشف عيوب الجسيمات المغناطيسية الفلوريسنتية,كاشف عيوب AC 15000A,اثنين من الملفات المغناطيسية معدات NDT |
||

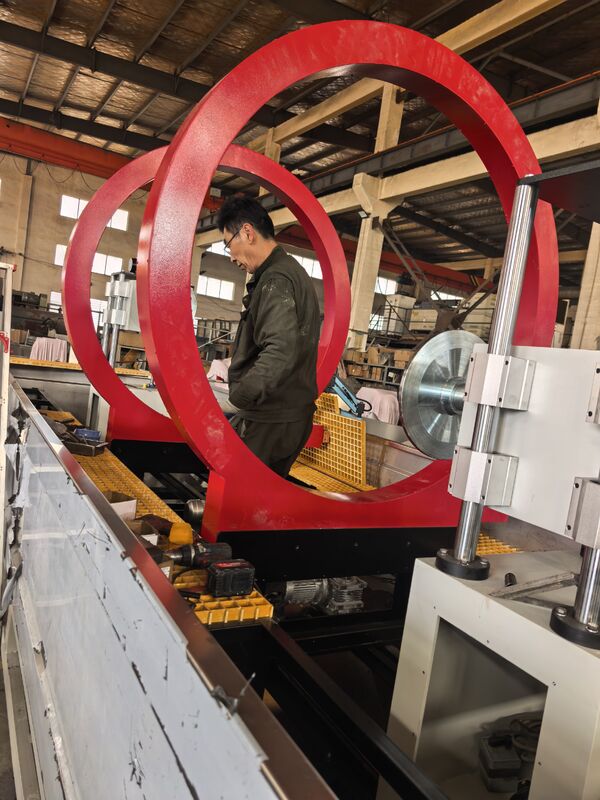

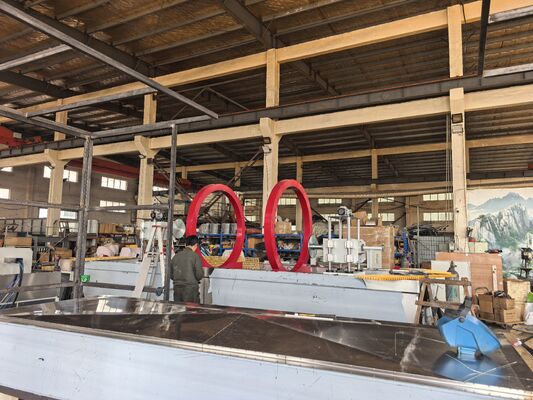

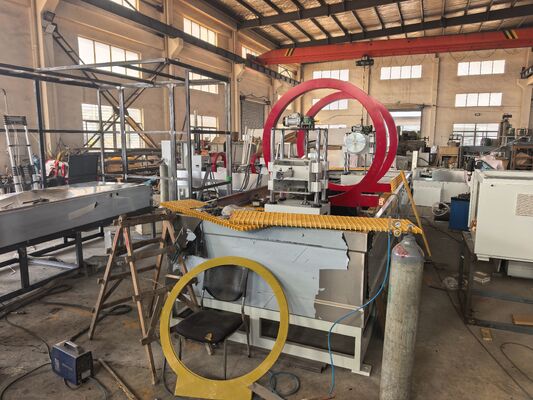

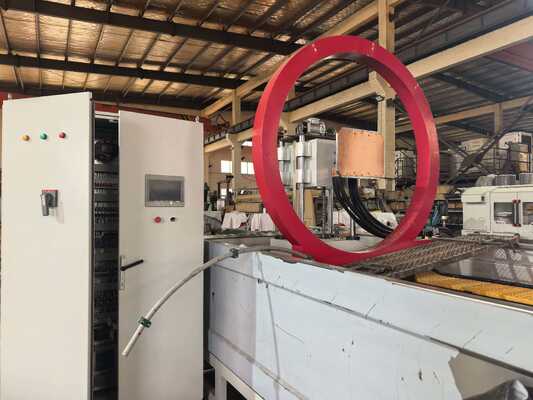

كاشف عيوب الجسيمات المغناطيسية الفلوريسنتية AC 15000A ملفان مغناطيسيان
مبدأ العمل
فحص الجسيمات المغناطيسية يستخدم التفاعل بين المجال المغناطيسي التسرب في موقع العيب من قطعة العمل والجسيمات المغناطيسية.إنه يستفيد من الفرق في المرونة المغناطيسية بين العيوب السطحية والقريبة من السطح (مثل الشقوق)، إدراجات الخامات ، خطوط الشعر ، الخ) من منتجات الصلب والتنفس المغناطيسي للصلب.المجال المغناطيسي في أجزاء غير متواصلة من هذه المواد سيتم تشويه، مما يؤدي إلى تسرب جزئي للجريان المغناطيسي وتوليد حقل مغناطيسي تسرب.من خلال الاستفادة من الخصائص التي تسرب المجال المغناطيسي في موقع العيب يمكن أن تمتص الجسيمات المغناطيسيةهذا يجذب مسحوق مغناطيسي لتشكيل تراكم مسحوق مغناطيسي في موقع العيب - آثار مغناطيسية. في ظل ظروف الإضاءة المناسبة ، يتم الكشف عن موقع وشكل العيب.
II - معايير التنفيذ
كاشف خلل الجسيمات المغناطيسية: GB/ T8290-2011
ظروف الملاحظة لاختبار الجسيمات المغناطيسية: GB/T 5097-2020/ ISO 3059:2012
الجمعية الأمريكية للاختبار والمواد: طريقة اختبار الجسيمات المغناطيسية ASTM E1444-01
الاتحاد الأوروبي، المعيار الدولي: DIN EN ISO 9934-2-2003
المعلمات التقنية
| نطاق الكشف: الجزء (1) ، قطر | ≤2500 مم؛ الجزء (2) ، الطول≤أربعة أمتار |
| مسافة الكترود | 0~4000mm (يمكن ضبطها) |
| القطر الداخلي للملف | 15,000ملم |
| التيار المحيطي | AC 0 ~ 15000A RMS (مع جهاز تحكم مرحلة إيقاف التشغيل) |
| الإمكانات المغناطيسية الطولية | AC 0 ~ 18000AT RMS (مع جهاز تحكم مرحلة إيقاف التشغيل) |
| الجهد | 35 فولت DC |
| وقت المغناطيسية | 0~5S |
| طرق المغناطيسية | المغناطيسية المحيطية، المغناطيسية الطولية، والمغناطيسية المشتركة |
| طريقة التثبيت | مشابكات هوائية |
| تأثير إزالة المغناطيسية | المغناطيسية المتبقية أقل من 0.5mT |
| حساسية الكشف عن العيوب | يتم عرض قطعة الاختبار القياسية A1 (15 / 50) بوضوح |
| شدة الأشعة فوق البنفسجية | كثافة على مسافة 380mm من سطح قطعة العمل إلى مصباح فوق البنفسجي ليست أقل من 4000uw / cm2 |
| ضغط الهواء | 0.4 ~ 0.8MPa |
| ضربة القيود | 0~50ملم |
| مسافة الكترود | أربعة أمتار |
| إمدادات الطاقة | ثلاثي المراحل الخمسة الأسلاك AC 380V 50Hz |
| الأبعاد الكلية | 6800 (L) ×2500 (W) ×4000 (H) (mm) |
| الوزن | حوالي 5000 كجم |
V. عملية التفتيش
الجزء (1): رفع و تحميل - تشبيك الكترود - رش التعليق المغناطيسي - المغناطيسية - الملاحظة - تدوير الجزء 90 درجة ، الفحص الثاني - إزالة المغناطيسية - تفريغ
الجزء (2): رفع و تحميل - تشبيك الإلكترود - رش التعليق المغناطيسي - المغناطيسية - مراقبة - إزالة المغناطيسية - تفريغ
