تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الملف المغناطيسي | مزود الطاقة: | تيار متردد 200 - 240 فولت 50 / 60 هرتز |
|---|---|---|---|
| التيار المغناطيسي: | 8A (8A * 400T = 3200AT) | حجم الملف: | Φ 300 مم، 400 دورة في المجموع |
| إبراز: | كاشف عيوب الملف المغناطيسي 300 مم,كاشف عيوب من النوع المفتوح,معدات اختبار غير مدمرة مع الضمان |
||

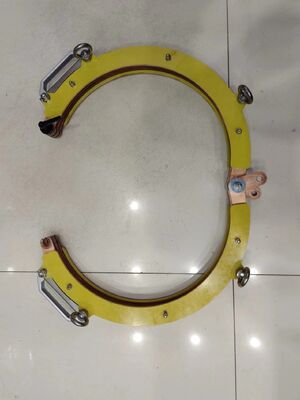

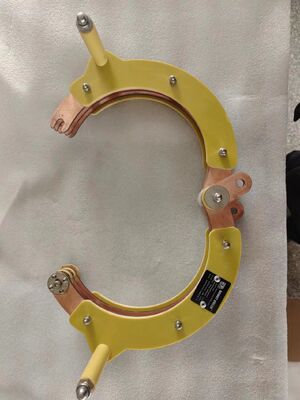

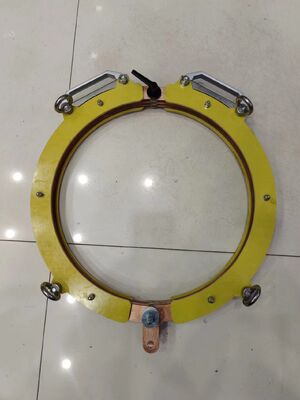

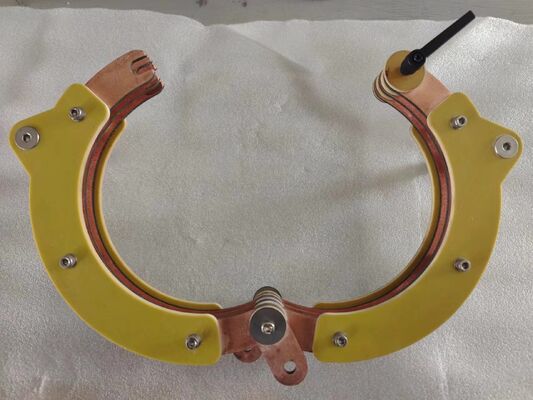

جهاز الكشف عن العيوب المغناطيسية من طراز 300 ملم مفتوحة قريبة
جهاز الكشف عن العيوب المغناطيسية للجزيئات من النوع المفتوح المغلق يجعل من السهل على قطعة العمل دخول الملف.
المعلم الرئيسي
| التيار المدخل | 8a، التي يتم تحديدها وفقًا للقيم المحددة للمغناطيسية وإزالة المغناطيسية، يبلغ تيار الاستعداد 0.5A |
| إمدادات الطاقة | AC200-240V 50 / 60Hz |
| التيار المغناطيسي | 8A (8A * 400T = 3200AT) |
| المجال المغناطيسي المركزي | ما يصل إلى 110 جرام |
| تيار إزالة المغناطيسية | 8-0A |
| حجم الملف | Φ 300 ملم، 400 دورة في المجموع |
| معدل الحمل المؤقت | > 30% |
إدخال الوظيفة
1,المغناطيسية - تشغيل المجال الكهرومغناطيسي لغرغية قطعة العمل
2,إزالة المغناطيسية - يبدأ مجال إزالة المغناطيسية في إزالة المغناطيسية من القطعة.
3,فوق إنذار درجة الحرارة - الملف لديه مدمج في 75°Cجهاز استشعار درجة الحرارة: عندما تتجاوز درجة الحرارة المحددة، يدخل حالة الحماية.
III التثبيت والتشغيل
التثبيت:
1يجب تثبيت المعدات في بيئة جافة خالية من الغبار المعدني والغازات المآكلة والمواد القابلة للاشتعال والمتفجرات.
2يجب أن لا تكون درجة حرارة الوسط المحيط أقل من -10°Cو ليس أعلى من +40°C;
3الرطوبة النسبية في الهواء يجب ألا تزيد عن 85%
4يجب توصيل الاتصال بالأنابيب والأسلاك بين معدات التثبيت وكل منشأة مساعدة وفقًا لعلامة الإشارة وقاعدة الشاشة.
5إمدادات الطاقة (إمدادات الطاقة، مصدر الهواء، الخ، وفقا لبيئة تثبيت المعدات وظروف التشغيل) ، ويتم تأسيس قشرة المعدات بشكل موثوق به.
التشغيل:
1بعد تثبيت المعدات في مكانها ، تحقق أولاً مما إذا كانت جميع أسلاك الاتصال ومسامير التثبيت فضفاضة وتسقط ؛
2. استخدام الأدوات لقياس ما إذا كان الجهد في الطرف العلوي من المفتاح الرئيسي للآلة تلبي متطلبات بيئة تركيب المعدات وظروف التشغيل ؛
3تحقق من كل عمل وظيفي، اضغط يدويًا أو قم بتبديل كل مفتاح وظيفي، ويتم تنفيذ كل عمل وظيفي للمعدات وفقًا لذلك.
4فحص تأثير إزالة المغناطيسية: تحقق مما إذا كانت المغناطيسية المتبقية بعد إزالة المغناطيسية تلبي المتطلبات.
5بعد اجتياز عملية التشغيل والتفتيش، يمكن وضع المعدات في الإنتاج.
IV الصيانة الروتينية
بعد استخدام المعدات، يجب إجراء العمليات التالية:
1. أطفئ مفتاح الطاقة وقطع إمدادات الطاقة للمعدات.
2. قطع المفتاح الرئيسي لمصدر الطاقة الخارجي
3. تنظيف بقعة الزيت على سطح الملفات والحفاظ على نظافة المعدات بأكملها
4. تحقق من خط الاتصال بالدائرة والكابلات والأجهزة اللاصقة على الرخاء والشيخوخة في غضون شهر واحد.
5. تحقق من أن تركيز الترتيب المغناطيسي يتوافق مع المعيار كل يوم.
6. يجب استخدام غسل محايد لتنظيف بقعة الزيت على سطح المعدات.
7. إذا كانت الغلافة تالفة، فمن المحظور الاستمرار في استخدامها.
6,مبدأ الكشف عن العيوب
مبادئ الكهرومغناطيسية
يشكل التيار المغناطيسي حقلًا كهرومغناطيسيًا من خلال سطح قطعة العمل المغناطيسية الحديدية (AC ونصف الموجة DC لها تأثير الجلد).وجود العيوب سيقطع خط القوة المغناطيسي، تشكل مجال مغناطيسي تسرب وتمتص الجسيمات المغناطيسية. الجسيمات المغناطيسية تتراكم لتشكيل علامات مغناطيسية.يمكن الحكم على وجود العيوب من خلال مراقبة العلامات المغناطيسية (العلامات المغناطيسية هي في الواقع العيوب المكبرة).
طريقة المغناطيسية الطولية
وهذا هو، باستخدام طريقة الملف، وقطعة العمل هو الخيوط في الملف أو وضعت بين نير مغناطيسي يتكون من اثنين من الملفات. عندما يتم تطبيق التيار على الملفات،يتم إنشاء المجال المغناطيسي الطولي في الملف ويمر على طول المحور الطويل للقطعة للعمل للتحقق من الشق المحيطي.
