تفاصيل المنتج:
|
| PRF: | 25 ~ 10 كيلو هرتز | تردد العمل: | 0.5 ~ 15 ميجا هرتز |
|---|---|---|---|
| يكسب: | 0.0 ~ 110.0 ديسيبل | التغطية: | 0.0 ¥ 10000 ملم (الموجة الطولية من الصلب) ، قابلة للتعديل في الاستمرارية ، خطوة دقيقة 0.1 ملم |
| تأخير العرض: | 0 ~ 999.9 ميكروثانية | تحول العرض: | -7.5~3000μs |
| بوابة: | أ، ب | ارتفاع البوابة: | 5 ～ 95 ٪ |
| إبراز: | وحدة اختبار الموجات فوق الصوتية عالية الدقة,مخرج بيانات الموجات فوق الصوتية الصناعية,معدات تطوير الموجات فوق الصوتية متعددة الوظائف |
||

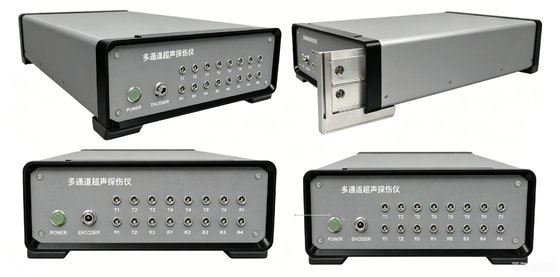

سلسلة HFD-UT High Precision Industrial Ultrasonic Module Raw AD Data Output اختبار الموجات فوق الصوتية متعددة الوظائف معدات التطوير الثانوية
سلسلة HFD-UT2C/UT4C/UT8C/1616C/UT40C هي منصة اكتساب البيانات بالموجات فوق الصوتية متعددة القنوات والتنمية الثانوية الجديدة.استقبال إشارة الصدى، تعزيز، اكتساب AD ومعالجة الوظائف.بالإضافة إلى أنه يوفر التطورات الثانوية للمستخدم لتطوير برامج جديدة -- معالجة البيانات المسجلة من قبل HFD-UT2C ~ UT40C تمكن المستخدمين من تخصيص الوظائف والواجهات، ومن ثم دمجها في النظام لتشكيل مجموعة متنوعة من أنظمة التطبيق بالموجات فوق الصوتية.
HFD-UT8C يعني أن الآلة لديها 8 قنوات UT ويمكن حجب القنوات.
* ملاحظة: إذا كنت بحاجة إلى قنوات أكثر، يرجى أخذ HFD-UT40C في الاعتبار، والتي تدعم 40 قناة UT.
المواصفات:
|
المصدر |
|
|
الـ PRF |
2510 كيلو هرتز |
|
الجهد |
موجة مربعة سالبة، -25-300 فولت، 25 فولت خطوة |
|
عرض النبض |
301000 ن,5ns خطوة |
|
الزناد |
الداخلية / الخارجية / مكشف |
|
المستقبل |
|
|
خطأ خطية أفقية |
≤0.4% |
|
خطأ خطية عمودية |
≤ 3% |
|
الحساسية الزائدة |
≥56dB عند استخدام مسبار 2.5P20 للكشف عن كتلة 200 مم مع ثقب أسفل مسطح Φ2. |
|
التخفيف |
400، 80 |
|
معدل أخذ العينات |
100 مليون |
|
تواتر العمل |
0.515 ميغاهرتز |
|
المكاسب |
0.0110.0dB |
|
مرشح |
النطاق العريض والضيق |
|
التصحيح |
إيجابية، سلبية، كاملة، الراديو الراديوي، الطيف |
|
الصوت المتقاطع بين القنوات |
> 60 ديسيبل |
|
أقصى إشارة دخول |
14VPP |
|
تغطية |
0.010000mm (الفولاذ الموجة الطولية) ، قابلة للتعديل في الاستمرارية، خطوة دقيقة 0.1mm |
|
تأخير العرض |
0999.9μs |
|
تحويل العرض |
- سبعة.53000μs |
|
معالجة الإشارات |
|
|
البوابة |
أ,ب |
|
بوابة نقطة البداية |
النطاق الكامل |
|
عرض البوابة |
نقطة البداية إلى النطاق الكامل |
|
ارتفاع البوابة |
595% |
|
وضع الاختبار |
الحدود، القمة |
|
عرض البيانات |
القراءة في البوابة: المدى والمسار الصوتي |
|
قياس الدقة |
0.1ملم |
|
النظام/غيره |
|
|
استهلاك الطاقة |
15 واط,تختلف وفقا للتكوين |
|
نقل البيانات |
1000M Ethernet |
|
الزاوية |
الرسوم البيانية -75 درجة+75 درجة، خطوة 0.1، 1، 10 قابلة للتعديل؛ S-Scan -75°+75 درجة، تحسين خطوة تلقائية |
|
الحجم |
188×238×403؛ 100×200×300 |
|
الميناء |
Q5 |
|
منفذ التشفير |
2 مكيف إضافي |
|
منفذ USB |
2 |
|
منفذ الدخول والخروج |
نوع مستدير |
|
الميناء الصافي |
100M/1000M Ethernet |
|
منفذ التحديث |
المادة 1 |
مبدأ هيكلي:

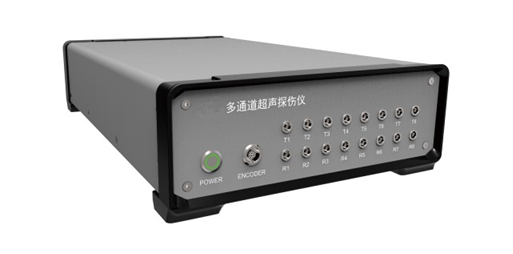

HFD-UT8C هو وحدة مستقلة ، والتي يتم توصيلها إلى مضيف المراقبة من خلال كابل الشبكة.البرنامج الذي يعمل على مضيف المراقبة يرسل تعليمات إلى HFD-UT8C من خلال واجهة الشبكة، ويتلقى البيانات التي تم إرجاعها من جهاز HFD-UT8C ، كما هو موضح في الشكل أدناه.
الخصائص:
التطورات الثانوية
أنا توفير مجموعة كاملة من برامج العميل نموذج رمز المصدر ديمو. رمز ديمو لديه بالفعل وظائف فوق الصوتية الأساسية متعددة القنوات.يمكن للمستخدمين الرجوع إلى رمز DEMO للتطوير الثانوي أو إضافة وظائف مباشرة إلى رمز DEMO للتطوير.
أنا الوصول إلى البرمجة الثانوية المصممة بعناية يتيح برمجة بديهية وبسيطة ، ودعم التحكم في الأخطاء اليدوية. قبل البرمجة ،يمكن للمستخدم إرسال الأدوات إلى HFD-UT2C ~ UT40C يدويا لاختبار تأثير تعديل المعلمات
الخصائص الجسدية الممتازة
أنا الدائرة الداخلية المتكاملة للتحفيز بالموجات فوق الصوتية، شكل موجة مربع سلبي، التوتر قابل للتعديل من - 25 فولت إلى - 300 فولت، عرض نبض قابل للتعديل من 30ns إلى 1000ns،أقصى تطابق مع أنواع مختلفة من عناصر الإرسال.
أنا متكاملة داخليا مع معظم وظائف معالجة الإشارة والكشف المطلوبة من قبل أداة الكشف عن العيوب بالموجات فوق الصوتية، مثل ضغط الموجات A، الكشف عن البوابات، قياس مسار الصوت،الخ.، يمكنك بسرعة إعداد نظام الكشف عن العيوب بالموجات فوق الصوتية القياسية
أنا يقدم البيانات الخام لمعالجة المستخدم عن طريق إرسال بيانات الاستحواذ AD الخام للعملاء
