تفاصيل المنتج:
|
| اسم المنتج: | ماسح التسرب المغناطيسي للوحة السفلية للخزان | نموذج: | HMLF-2020 |
|---|---|---|---|
| عرض المسح: | 300 ملم | الحد الأقصى لطول المسح: | 30 مترا |
| دقة تحديد المواقع: | ±3 مم أو ±0.04% (طول المسح 8 أمتار) | طريقة القيادة: | محرك DC |
| إبراز: | ماسح للكثافة المغناطيسية للخزانات,أداة فحص لوحة قاع الخزان,معدات اختبار غير إتلافي مع ضمان |
||

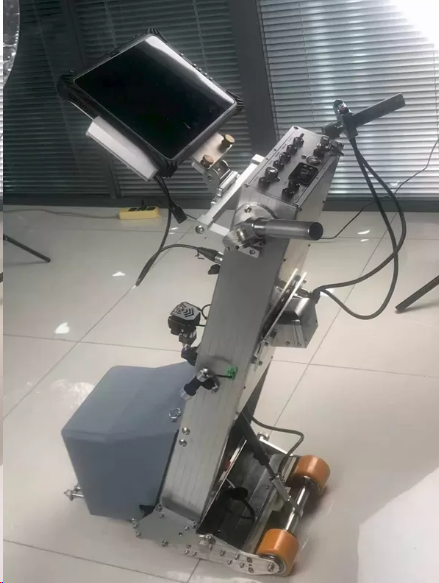

جهاز HMLF-2020 للكشف المغناطيسي للصفيحة السفلية للخزان
جهاز HMLF-2020 للكشف عن تسرب التآكل في قاع الخزان هو واحد من أكثر أنظمة الكشف عن التآكل في قاع الخزان تقدماً في العالم ، ويدمج تقنيات متعددة.يستخدم في المقام الأول للكشف عن تسرب التدفق المغناطيسي من تآكل قاع الخزان في صناعات البترول والكيماويات. النظام يحتوي على 192 MLFأجهزة المسح الملفوفة بالهول و أجهزة المسح الـ 64 لـ LMA، تمكنه من اكتشاف عيوب التآكل في قاع الخزان وتحديد السطح (الأعلى أو السفلي) الذي يقع عليه العيب.الجمع بين هذين النتائج الكشف يساعد كثيرا في تحليل أسباب التآكل، منع التآكل، وتقييم المخاطر.
جهاز HMLF-2020 للكشف عن التآكل المغناطيسي للسرقة في قاع الخزانالمعلمات التقنية:
|
المبدأ |
مبدأ التسرب |
|
عدد المسبارات |
192 قطعةأجهزة المسح الملفوفة لـ Hall و 64 قطعة من أجهزة المسح لـ LMA |
|
عرض المسح |
300ملم |
|
الحد الأقصى لطول المسح |
30مترات- نعم |
|
دقة الموقع |
± 3 ملمأو± 0.04٪ (طول المسح 8 أمتار) |
|
طريقة القيادة |
محرك محرك مواز |
|
سرعة المسح |
0.5م/s (ثابت) |
|
كفاءة الكشف |
9 متر مربع/دقيقة |
|
نطاق السماكة |
وضع الرسم: أقصى12.5ملم وضع التوقف التلقائي: 16 ملم |
|
خصائص الطلاء الشفاف |
قوة اختراق قوية؛ يمكن اختراق الطلاء غير المغناطيسي حتىسمك 6 ملم. |
|
الحساسية القصوى |
20%تآكل سمك صفيحة قاع الخزان |
|
دقة العيب |
± 5% من معادلة التقييم |
|
الحد الأدنى من قدرة الكشف عن العيوب |
Φ2mmحفرة بعمق50%من سمك الصفيحة |
|
عيوب السطح العلوي والسفلي |
يمكن تحديد ما إذا كان التآكل على سطح أو الجزء السفلي من لوحة القاعدة. |
|
تخزين البيانات |
ويمكن حفظها على قرص الكمبيوتر الصلب أو عبرUSBإلى قرص صلب خارجي |
|
تحليل في الوقت الحقيقي |
يمكنك أن ترى حجم عيب التآكل،X/Yالإحداثيات، وما إذا كان العيب على السطح العلوي أو السفلي. |
|
إمدادات الطاقة |
12 فولتبطارية قابلة لإعادة الشحن DC، مجهزة بـ220 فولتتشغيل الجهد الشحن الذكي |
|
وزن |
حوالي 45 كجم |
|
البرمجيات |
برامج جمع البيانات وتحليلها في الوقت الحقيقي، برامج تقارير التحليل |
الخصائص التقنية الرئيسية للمسجل:
أنا تستخدم المعدات تصميمًا منقسمًا ، ويمكن فصل الوحدة الرئيسية وأجزاء المغناطيس ، مما يجعل تفكيكها بسيطًا ونقلها مريحًا.
أنا 256 قطعة منأجهزة استشعار
أنا عرض المسح300 ملم
أنا سرعة الكشف: 500ملم
أنا يمكنها التمييز بين العيوب على السطح العلوي والسفلي.
أنا مجهزة بمصابيح أمامية عالية ومنخفضة موجهة إلى الأمام.
أنا يحتوي على إضاءة موقع العيب وخط مؤشر ليزر لموقع العيب.
أنا يحتوي على ضوء لامع في الطيران يشير إلى موقع وضع الجهاز.
أنا يحتوي على خطوط إشارة ليزرية مزدوجة للمسار الأمامي للمعدات.
أنا لديها منفذ شحن للهاتف المحمول
أنا لديه وظيفة شحن الأقراص
أنا بطارية الليثيوم ذات سعة عالية 54Ah اختيارية، توفر أكثر من 8 ساعات من عمر البطارية.
أنا جهاز كمبيوتر قوي بشاشة لمسة 12 بوصة خفيفة الوزن وسهلة الحمل
أنا جمع البيانات وتحليلها في الوقت الحقيقي.
أنا الترميز الميكانيكي الدقيق المصنع في ألمانيا لديه خطأ طول3ملم.
أنا يتم استيراد المحرك مباشرة من ألمانيا، مما يضمن التشغيل السلس والجودة الموثوقة.
أنا فوز 10 و 11أنظمة يمكن أن ترسم تلقائيًاCADرسومات لوحة قاع الخزان بأكملها، وتحديد أماكن التآكل، واستخدام ألوان مختلفة للإشارة إلى درجة التآكل.
أنا يمكن إضافة قياس سمك ، غرفة فراغ واختبار الجسيمات المغناطيسية إلى رسومات لوحة قاع الخزان ،ويتم عرضها بشكل شامل في التقرير لتوليد تقرير تفتيش لوحة قاع الخزان بأكملها.
أنا لديها وظيفة المقارنة والتداخل ، والتي يمكن أن تقارن النتائج التي تم اكتشافها هذه المرة مع النتائج السابقة لتحديد التغيرات في العيوب.
أنا يحتوي على تصميم تثبيت وظائف إحصائية ، مما يوفر دعمًا قويًا لموظفي صيانة الدبابات.
أنا العصي الهيدروليكية للمعدات تسمح للمفتشين برفع الجسر المغناطيسي بسهولة من اللوحة الأساسية
الخصائص الاختيارية:
أنا يتوفر رصيف إزالة ومخزن مغناطيس اختياري لمنع المغناطيس من الالتزام بالأشياء المغناطيسية الحديدية ، مما يسهل التعامل والنقل.
أنا محطة الإرسال الاختيارية تأتي مع أربعة عجلات مطاطية ثقيلة، مما يسمح بسحبها على طول، مما يقلل من كثافة العمل.
أنا يمكن تثبيت عربة الوحدة الرئيسية الاختيارية ، والتي يمكن أن تدفع الوحدة الرئيسية المفككة للتحرك دون الحاجة إلى شخصين لحملها.
أنا يمكن تثبيت مفتاح مضاد للاصطدام اختياري لمنع الاصطدام مع العقبات في الأمام بسبب التحكم غير السليم.
أنا تكوين اختياري بزاوية مشاهدة واحدة قابلة للتعديل لأجهزة الكمبيوتر اللوحية.
أنا التكوين الاختياري يتضمن ضبط زاوية مشاهدة ثنائية الأبعاد ويمكن التحكم بها بواسطة الكمبيوتر.
أنا التحكم الاختياري بتشغيل القيادة المستقيمة
أنا التحكم الاختياري في مقود الدراجة النارية.
أنا يمكن إضافة التحكم بالعمل السلكي.
أنا يمكن إضافة وظيفة التحكم اللاسلكي.
أنا ميزة اختيارية: وظيفة الفرامل.
الميزات الرئيسية لبرنامج الإبلاغ:
أنا الآليCADالكشف والرسم
أنا وظيفة تصميم اللصق
أنا وظيفة لتوليد تقارير الاختبار
أنا تحليل شكل الحجم والعيب
أنا يمكن اكتشاف العيوب عن طريق الفحص البصري، والموجات فوق الصوتية، وغرفة الفراغ، واختبار الجسيمات المغناطيسية.
أنا أدرج عدد وموقع العيوب لكل لوحة مباشرة
قائمة التكوينات الأساسية:
(1) الوحدة الرئيسية القابلة للفصل: 1 وحدة
(2) 12 بوصة من الكمبيوتر اللوحي: 1 وحدة
(3) برنامج اختبار وتحليل: 1 مجموعة
(4) برنامج تقرير رسمي: 1 مجموعة
(5) شاحن البطارية وشاحن: 1 مجموعة
(7) دعامة تركيب الكمبيوتر: 1 مجموعة
(8) محاور تركيب الحاسوب: 2 قطعة
(9) مجموعة واحدة من لوحات الاختبار المقارنة: واحدة لكل من 6 ملم، 8 ملم، 10 ملم و 12 ملم.
(1 0) صناديق النقل: 3 قطع
التكوين الاختياري
أنا يتوفر رصيف إزالة ومخزن مغناطيس اختياري لمنع المغناطيس من الالتزام بالأشياء المغناطيسية الحديدية ، مما يسهل التعامل والنقل.
أنا محطة الإرسال الاختيارية تأتي مع أربعة عجلات مطاطية ثقيلة، مما يسمح بسحبها على طول، مما يقلل من كثافة العمل.
أنا يمكن تثبيت عربة الوحدة الرئيسية الاختيارية ، والتي يمكن أن تدفع الوحدة الرئيسية المفككة للتحرك دون الحاجة إلى شخصين لحملها.
أنا يمكن تثبيت مفتاح مضاد للاصطدام اختياري لمنع الاصطدام مع العقبات في الأمام بسبب التحكم غير السليم.
أنا تكوين اختياري بزاوية مشاهدة واحدة قابلة للتعديل لأجهزة الكمبيوتر اللوحية.
أنا التكوين الاختياري يتضمن ضبط زاوية مشاهدة ثنائية الأبعاد ويمكن التحكم بها بواسطة الكمبيوتر.
أنا التحكم الاختياري بتشغيل القيادة المستقيمة
أنا التحكم الاختياري في مقود الدراجة النارية.
أنا يمكن إضافة التحكم بالعمل السلكي.
أنا يمكن إضافة وظيفة التحكم اللاسلكي.
أنا ميزة اختيارية: وظيفة الفرامل.
