تفاصيل المنتج:
|
| عرض دقة: | 0.01 ملم | فترة القياس: | 4 مرات/ثانية |
|---|---|---|---|
| نطاق السرعة: | 1000-9999 م / ث | عرض: | شاشة FSTN LCD، مع شاشة إضاءة مصدر الضوء البارد |
| جهد العمل: | 2 * 1.5 فولت | وقت العمل المستمر: | 50 ساعة (بدون إضاءة خلفية) |
| الوضع الأساسي: | 5 م 10 ملم | نطاق الاختبار (الصلب): | 0.60 ~ 500 ملم |
| خطأ في العرض (<10 ملم): | ± 0.04mm | خطأ في الاختبار (≥10 مم): | ±0.4%ارتفاع مم |
| إبراز: | مقياس سمك الحائط بالموجات فوق الصوتية عالي الدقة,من خلال غلاف سمك مقياس الحديد الزهري,معدات فحص بناء السفن النفطية |
||
نطاق التطبيق
يستخدم مقياس السُمك هذا أوضاع صدى متعددة (IE، EE) ، والتي يمكن أن تقيس سمك المنتج من خلال سمك طلاء معين.يمكن تجهيز هذا الجهاز مع مسبار قياس سمك الموجات فوق الصوتية النبض الضيق، والتي يمكن أن تستخدم وضع E-E لتمرير من خلال طبقة الطلاء، طبقة الصدأ، وقياس دقة سمك جسم قطعة العمل بين 3-20mm،ويمكن أن يصل دقة قياس السماكة إلى 5μmيمكن أيضا أن تكون مجهزة مع مسبار قياس السماكة العادية، والتي يمكن أن يصل نطاق الكشف عن 0.60mm ~ 500mm. يمكن أن يقيس هذا الجهاز بدقة لوحات مختلفة وأجزاء معالجة مختلفة،ويمكن استخدامه على نطاق واسع في البترولالكيمياء والمعادن وبناء السفن والطيران والفضاء وغيرها من المجالات.
| الوضع الأساسي 5M 10mm | وضع الحديد الصلب | وضع الدقة العالية | وضع درجة حرارة عالية | |
| نطاق الاختبار ((الصلب) | 0.60~500ملم | 2.0~400ملم | 0.75~35ملم | 4.0~80ملم |
| خطأ في العرض ((< 10 ملم) | ± 0.04 ملم | ± 0.04 ملم | ± 0.04 ملم | ± 0.05 ملم |
| خطأ الاختبار ((≥ 10 ملم) | ±0.4 ٪ من الهيدروجين | ±0.4 ٪ من الهيدروجين | ±0.4 ٪ من الهيدروجين | ±0.4 ٪ من الهيدروجين |
| تكرار الاختبار | 5 ميه هرتز | 2 ميغا هرتز | 7.5 ميغاهرتز | 3 ميغاهرتز |
| أظهر الدقة | 0.01ملم | |||
| فترة القياس | 4 مرات/ثانية | |||
| نطاق السرعة | 1000-9999m/s | |||
| العرض | شاشة LCD FSTN مع شاشة إضاءة مصدر ضوء بارد | |||
| الجهد العامل | 2*1.5 فولت | |||
| وقت العمل المستمر | 50 ساعة (بدون إضاءة خلفية) | |||
| تخزين البيانات | 500 مجموعة من نتائج القياس، بما في ذلك وقت القياس ومعلومات سرعة الصوت | |||
| إيقاف تشغيل التلقائي | إيقاف التشغيل التلقائي دون عمل لمدة دقيقتين (يمكن تعيينها) ، مع زر التبديل | |||
|
عرض المحتوى |
قيمة السماكة، حالة الارتباط، حالة الكمية الكهربائية، حالة المعايرة، سرعة الصوت، الوقت، الخ | |||
| الحجم | 155ملم × 68ملم × 27ملم | |||
| الوزن | 230 غرام | |||
المبادئ الأساسية
مبدأ قياس سمك الموجات فوق الصوتية مشابه لقياس الموجات البصرية. تصل نبضة الموجات فوق الصوتية التي ينبعث منها المسبار إلى الكائن المقاس وتنتشر في الكائن.عندما يصل إلى واجهة المواد، يتم انعكاسه مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت الانتشار بالموجات فوق الصوتية بدقة في المادة.

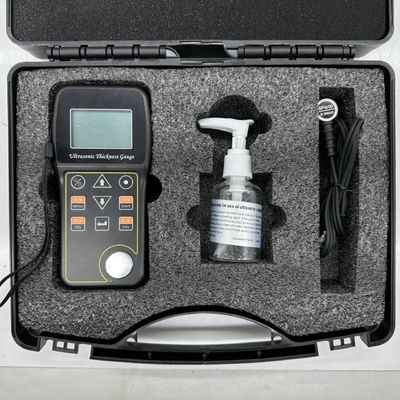

التسليم القياسي:
الوحدة الرئيسية 1
نوع الأساسي للمسبار 5M 10mm
النباتات المشتركة
حقيبة حمل
الدليل
شهادة المعايرة
برامج الكمبيوتر
ملحقات اختيارية:
مسبار مختلف
عقدة لارتفاع درجة الحرارة
كتلة الدرج
