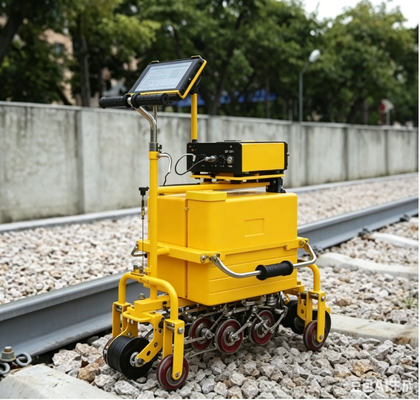

FD-GT-20 كاشف الخلل بالموجات فوق الصوتية خفيف الوزن للسكك الحديدية 10 قنوات A/B المسح الضوئي WIFI GPS التخزين السحابي عربة فحص عيوب مسار السكك الحديدية
يعد كاشف عيوب السكك الحديدية HUATEC FD-GT-20 هو الجيل الثالث من منتجات Goworld الرقمية بالكامل معشاشة ملونة TFT وعربة خفيفة الوزن تستخدم للسكك الحديديةنظام. وفقًا لمعيار اختبار السكك الحديدية TB/T 2340-2012 الصادر عن وزارةالسكك الحديدية (الصين)، هذه المعدات قادرة على مهمة الكشف عن القضبان التي تتراوح من 43 إلى 75 كجم / م. ينطبق على السكك الحديدية والسكك الحديدية عالية السرعة ومترو الأنفاق.
المواصفات الفنية
| قناة |
10 قنوات: 9 قنوات فحص وقناة معايرة واحدة. |
| نوع التحقيق |
مجسات ثنائية العناصر بزاوية مختلفة بترددات تتراوح بين 2 - 2.5 ميجا هرتز، بما في ذلك 6 مجسات 70 درجة، 2 مجسات 37 درجة، ومسبار 10 درجة. |
| وعاء |
بي ان سي |
| ترتيب التحقيق ومنطقة الكشف |
الكشف الشامل عن الأضرار التي لحقت بجميع الأجزاء الرئيسية للسكك الحديدية، بما في ذلك:
2 تحقيقات 70 درجة تفحص الجانب الأيسر من رأس السكة
2 تحقيقات 70 درجة تفحص منتصف رأس السكة
2 تحقيقات 70 درجة تفحص الجانب الأيمن من رأس السكة
2 مجسات 37 درجة تفحص خصر السكة (شقوق المسمار والشقوق المائلة الأخرى)
يقوم المسبار 1 0° بمسح رأس السكة، وخصر السكة، وأسفل السكة، والشقوق الأفقية لفتحة المسمار
|
| نطاق التردد |
1.5 ميجا هرتز ~ 3.0 ميجا هرتز |
| يكسب |
0 ~ 80 ديسيبل |
| الرفض |
قبالة، كبير |
| النطاق الديناميكي |
ما لا يقل عن 16 ديسيبل مع الحد الأدنى للرفض، 2 ~ 6 ديسيبل مع الحد الأقصى للرفض |
| بي آر إف |
400 هرتز لكل قناة |
| وضع العرض |
مسح أ-مسح ب-مسح أ+ب |
| نطاق الكشف |
يمكن تعديله يدويًا أو تلقائيًا وفقًا لنوع السكة المحدد |
| خطأ المخفف |
خطأ التشغيل لكل 12 ديسيبل لا يتجاوز ± 1 ديسيبل |
| خطأ الخطي العمودي |
≥1% |
| خطأ الخطي الأفقي |
≥15% |
| فرقة مكبر للصوت |
-3 ديسيبل 1.5 ميجا هرتز ~ 3.0 ميجا هرتز |
| نطاق الحجب |
لا يزيد حجمها عن 20 ملم |
| تأثير حالة القمع على نتائج القياس |
عندما يكون كبت الجهاز في حالات مختلفة، يكون فرق السعة 10 ديسيبل ± 2 ديسيبل، والتغيير ΔM للفرق بين الصديين لا يزيد عن 2 ديسيبل. |
| تأثير جهد التشغيل على ارتفاع الصدى وحساسية كشف الخلل (الإنذار) لكاشف الخلل |
ضمن نطاق جهد التشغيل المقنن، يجب ألا يكون موضع البوابة ومستوى إنذار كاشف الخلل أي تغيير كبير، ولا يزيد الاختلاف في سعة الصدى ΔNd وتغير حساسية الكشف (الإنذار) ΔSd عن 1 ديسيبل. |
| خطأ في أخذ العينات الرقمية |
يجب ألا يكون الحد الأقصى إلى الحد الأدنى لتباين سعة الإشارة أكبر من ±5% من ارتفاع الشاشة |
| زمن استجابة كاشف الخلل الرقمي |
يجب ألا يتجاوز زمن استجابة كاشف الخلل الرقمي 5 مللي ثانية. |
|
سعة المسافة
مميزة
|
يكتشف مسبار الموجة المستعرضة الثقوب المستعرضة ذات الفتحة نفسها ومسارات الصوت المختلفة؛ يكتشف المسبار 0° القاع المسطح الكبير بمسارات صوتية مختلفة، ويجب أن يفي الفرق ΔW في ارتفاع الموجة المنعكسة بالمتطلبات التالية:
مسبار 0°: ΔW ≥ 12dB في النطاق من عمق 20 مم إلى أعلى نطاق للمنحنى المميز لسعة النطاق؛ ΔW ≥ 8dB في النطاق من أعلى نقطة في المنحنى المميز لسعة المسافة إلى عمق 150 مم:
مسبار 37 درجة: ΔW≥12dB في النطاق من عمق 20 مم إلى أعلى نطاق للمنحنى المميز لسعة النطاق؛ ΔW≥8dB في النطاق من أعلى نقطة في المنحنى المميز لسعة المسافة إلى عمق 150 مم ؛
مسبار 70 درجة: ΔW ≥ 12 ديسيبل في النطاق من 10 مم إلى 70 مم المطابق لعمق الكشف.
|
| SNR |
مسبار O°: اكتشف السطح السفلي على كتلة الاختبار، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 24 ديسيبل؛ ألا تقل نسبة الإشارة إلى الضوضاء عن 16 ديسيبل.
مسبار 37 درجة: اكتشف فتحة المسمار والكراك العلوي 3 مم عند ميل 37 درجة على كتلة الاختبار، واجعل الموجتين متساويتين، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 22 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 8 ديسيبل.
مسبار 70 درجة: في كتلة الاختبار، يتم استخدام الموجة الثانوية للكشف عن الثقب السفلي المسطح φ4 مم. عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الساكنة أكبر من أو يساوي 20 ديسيبل؛ ألا تقل نسبة الإشارة إلى الضوضاء عن 10 ديسيبل.
|
| فائض الحساسية |
مسبار 0°: اكتشف السطح السفلي 110 مم لكتلة الاختبار، عندما تصل الموجة إلى 80%، لا يقل هامش الحساسية عن 36 ديسيبل
مسبار 37 درجة ومسبار 70 درجة: كشف Φ3×65 عرضيًا من خلال الفتحة الموجودة على كتلة الاختبار، لا يقل هامش الحساسية عن 40 ديسيبل عندما تكون الموجة عالية مثل 80%
|
| القدرة على الكشف عن العيوب الديناميكية (القدرة على اكتشاف العيوب) |
مع المجسات الخاصة بالسكك الحديدية 0°، 37°، 70°، يمكن العثور على جميع العيوب اليدوية في كتلة اختبار مقارنة السكك الحديدية باستثناء الشق السفلي بمقدار 15° وإصدار مؤشرات الإنذار المقابلة. |
| وضع تعديل بوابة الإنذار |
يمكن ضبط موضع البداية وعرض ومستوى بوابة الإنذار يدويًا |
| وضع التنبيه |
إنذار في الوقت الحقيقي (إنذار الموجة الواردة وإنذار الموجة المفقودة)
ثقب المسمار إنذار موجة مزدوجة
تأخير إنذار واحد من أصل اثنين
|
| إشارة إنذار |
يمكن تعديل وضع إنذار الصوت والضوء وحجم التنبيه والتردد. |
| قياس الموجي |
قم تلقائيًا بقياس وعرض أعلى مسار صوت للموجة والمسافة الأفقية والرأسية في البوابة. |
| منحنى الكسب |
يمكن للمستخدم ضبط منحنى الكسب (8 نقاط) وفقًا للاحتياجات الفعلية. |
| سجل اكتشاف الخلل |
سجل بيانات كامل (حتى 50 كم)، ويمكن تصدير البيانات وتشغيلها |
| طريقة إدخال العملية |
إدخال شاشة اللمس |
| عرض |
الدقة 1280 × 800 |
| شاشة تعمل باللمس |
سعوية، عالية القوة، مقاومة للخدش،
دعم الكتابة اليدوية
|
| الموانئ |
يو اس بي 2.0
لان 100 ميجابت في الثانية
واي فاي 802.11 أ/ب/ز/ن
بلوتوث بي تي 4.0
|
| قوة |
تيار مستمر 12 فولت (حزمة بطارية الليثيوم) |
| وقت العمل |
≥8h |
| سعة خزان المياه |
≥20 لتر |
| دقة عرض الصورة من النوع B |
يبلغ حجم كل من الإحداثي والإحداثي 2 مم |
| دقة عجلة الكود |
2 ملم |
| سرعة اكتشاف الخلل |
ماكس 5.0 كم/ساعة |
| درجة حرارة العمل |
-15 درجة مئوية ~ 45 درجة مئوية |
| البعد |
تبلغ الأبعاد الإجمالية للمركبة في حالة العمل حوالي 780 مم × 290 مم × 1006 مم. |
| وزن |
الإطار حوالي 24 كجم. أداة الموجات فوق الصوتية حوالي 2.4 كجم. بطارية الجهاز 830 جرام. محطة التشغيل (كمبيوتر لوحي ثلاثي المقاومة) هي 730 جرامًا؛ يبلغ وزن العربة المجهزة بـ 5 مجموعات من المجسات حوالي 1.4 كجم. |
1. مقدمة إلى كاشف الخلل بالموجات فوق الصوتية للسكك الحديدية الرقمية FD-GT-20
يعد كاشف عيوب السكك الحديدية FD-GT-20 هو الجيل الثالث من المنتجات الرقمية بالكامل لمجموعة HUATEC مع شاشة ملونة TFT وعربة خفيفة الوزن تستخدم في نظام السكك الحديدية. وفقًا لمعيار اختبار السكك الحديدية TB/T 2340-2012 UT الصادر عن وزارة السكك الحديدية (الصين)، فإن هذا الجهاز قادر على مهمة الكشف عن القضبان التي يتراوح وزنها من 43 إلى 75 كجم/م. إنه يكتشف بكفاءة العيوب المختلفة في الرأس والويب والجهازشفةمن السكك الحديدية، تنطبق على السكك الحديدية والسكك الحديدية عالية السرعة ومترو الأنفاق.
يعتمد الجهاز على وضع محطة التشغيل + المضيف بالموجات فوق الصوتية ويتصل عبر WIFI اللاسلكي. مع تحسين تجربة تشغيل العميل، يمكن توسيع وظيفة Internet plus الخاصة بالجهاز لتحقيق مجموعة متنوعة من الوظائف مثل فصل الكشف عن الإنسان والآلة، والبيانات عبر الإنترنت، والتخزين في الوقت الفعلي دون اتصال بالإنترنت، وتحديد المواقع GPS، وتخزين البيانات السحابية، وما إلى ذلك. ويمكنك تخصيص محطة التشغيل بالموجات فوق الصوتية الخاصة بك وفقًا لاحتياجات العميل الخاصة.
2. الميزات
(1) إطار العربة مدمج، متين وسهل الصيانة؛
(2) خزان مياه متكامل ذو سعة كبيرة؛
(3) حامل مسبار الرفع المتكامل، المسبار سهل الإزالة والاستبدال؛
(4) حجم صغير ومحمول، مع لوحة لمس صناعية ثلاثية المقاومة؛
(5) مؤشرات أداء ممتازة، تتماشى مع المعايير ذات الصلة؛
(6) دعم تحديد المواقع عبر نظام تحديد المواقع العالمي (GPS)، وتخزين البيانات السحابية، والتعرف التلقائي على الكلام والوظائف الأخرى؛
(7) تطبيق وظيفي يلبي احتياجات الكشف عن العيوب.

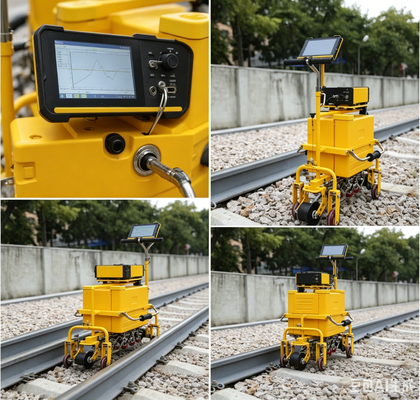

3. هيكل مظهر العربة
4. هيكل مظهر الصك
الأداة صغيرة ومحمولة، الأبعاد الإجمالية: 94X222X225mm، الوزن الصافي حوالي 1.8 كجم
5.خزان مياه متكامل ذو سعة كبيرة
خزان المياه البلاستيكي المملوء بالماء سعة 20 لترًا.
6. حامل التحقيق المتكامل
يتم إغلاق جميع المسبار في الجزء السفلي من السيارة، ويمكن رفعه أو إزالته بطريقة واحدة، ويمكن إزالة المسبار واستبداله بسهولة أكبر.
7. قرص صناعي ثلاثي المقاومة
جهاز لوحي بشاشة تعمل باللمس صناعي ثلاثي مقاوم للغبار والماء والصدمات.
8. برنامج تطبيقي خاص بالكشف عن الخلل
بالنسبة لخصائص تشغيل لوحة اللمس، فإن البرامج التطبيقية المصممة خصيصًا تجعل اختيار الوظيفة وضبط المعلمة أسهل.
9. برنامج تشغيل البيانات للكشف عن الخلل في الكمبيوتر
سرعة تشغيل البيانات قابلة للتعديل، وتدعم التشغيل الذكي، وفحص الأحداث، والإحصائيات، والبحث عن البيانات، والطباعة، والتصدير وغيرها من الوظائف.
الملحق 1. الميزات والميزات
- مظهر المضيف مدمج، قوي وخفيف، والتجميع والتفكيك بسيط. القدرة على التكيف البيئي الجيد، درجة حرارة بيئة العمل -15 درجة مئوية ~ 45 درجة مئوية، وقت العمل المستمر لا يقل عن 8 ساعات، مضاد للاهتزاز ومضاد للتدخل، درجة الحماية IP65.
- يحتوي المضيف على قنوات متعددة للكشف عن العيوب (يمكن توصيل مجسات متعددة بزوايا مختلفة)، وتعمل دورة مشاركة الوقت المتسلسلة.
- تم تصميم مجسات 0 و37 و70 درجة للكشف الكامل عن الأجزاء الرئيسية من السكة.
- هيكل المضيف على شكل "الخادم + العميل". "الخادم"، المضيف (بدون إدخال وعرض)، عبارة عن وحدة الموجات فوق الصوتية لقناة 1-N؛ "العميل" هو محطة التشغيل (الإدخال والعرض)، والمضيف والعميل (محطة التشغيل) من خلال اتصال الشبكة السلكية (أو WIFI اللاسلكي) للاتصال بالشبكة.
- دائرة نقل وضع إثارة النبض ذات الموجة المربعة السلبية
- يعمل المرشح التناظري على زيادة نسبة إشارة المضيف إلى الضوضاء.
- كسب القناة هو مزيج من "الكسب الأساسي" + "كسب التعويض".
- يتم ضبط نطاق الكشف وسرعة صوت المادة وإزاحة النبض تلقائيًا وفقًا لنوع السكة المحدد.
- يمكن ضبط وظائف المعلمات الأساسية التقليدية بالموجات فوق الصوتية يدويًا (نطاق الكشف، وسرعة صوت المادة، ونقطة الصفر للمسبار، والحافة الأمامية، والزاوية، وموضع بدء البوابة، والعرض والمستوى، وما إلى ذلك).
- مع وظيفة الرفض.
- تردد تكرار القناة ثابت عند 400 هرتز لكل قناة.
- مع وظيفة التدقيق القناة.
- لديها وظائف العرض A وB وA+B.
- مع وظيفة إنذار الصوت والضوء.
- مع وظيفة موجه الصوت.
- تحتوي عملية تنفيذ السيارة على وظيفة التحذير من السرعة الزائدة.
- لديها وظيفة قياس مسار الصوت تلقائيًا والمسافة الأفقية والرأسية لأعلى موجة في بوابة الإنذار.
- لديها وظيفة وضع العلامات (الإصابة، رقم المسار، تقدم السيارة، التراجع، وما إلى ذلك).
- وظيفة منحنى التعويض المضمنة، يمكن تحرير المنحنى (جديد، معدل، محذوف).
- يمكن تعديل مستوى صوت التنبيه وتردده لكل قناة.
- مع وظيفة فشل اقتران مسبار الكشف.
- بوابة القناة، الموجي، إشارة الإنذار، إشارة اتجاه المسبار، إشارة زاوية المسبار، وظيفة تخصيص لون قناة العرض B.
- مع وظيفة تخصيص لون خلفية واجهة العرض.
- يمكن للمستخدم تخصيص معلمة الوظيفة الإضافية.
- الكشف عن الخلل وظيفة السجل الكامل
- وظائف إدارة بيانات اكتشاف الخلل (الحفظ، الحذف، الاستدعاء، التشغيل، التصدير).
- يمكن ترقية برنامج المضيف ومحطة التشغيل من خلال محرك أقراص فلاش USB خارجي.
- مع وظيفة إدخال تشغيل شاشة اللمس، يمكن توصيل لوحة مفاتيح بلوتوث خارجية.
- مع وظيفة معلومات موقع GPS.
- مع عرض السرعة الفورية.
- مع وظيفة التدقيق الأميال.
- لديها وظيفة اللكم.
- وظيفة تجميد الموجي.
- اتصالات الشبكة (متصلة بمحطة التشغيل)
- تشغيل البيانات على جهاز الكمبيوتر الخاص بك
- مع وظيفة العرض التوضيحي لتشغيل برنامج الأداة، يمكن استخدامها لتدريب مستخدمي الأداة
