FD219 كاشف عيوب بالموجات فوق الصوتية عالي الدقة معايرة تلقائية قياس ارتفاع الشقق تصحيح السطح المنحني

FD219 عالية الدقة للكشف عن العيوب بالموجات فوق الصوتية معايرة السيارات الكراك قياس الارتفاع تصحيح السطح المنحني

مقدمة

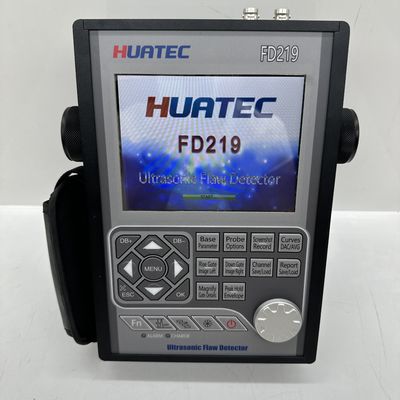

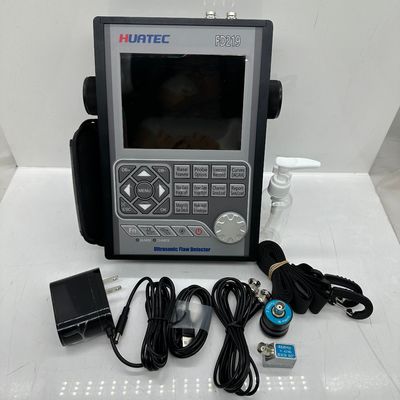

كاشف العيوب HUATEC FD219 هو كاشف عيوب رقمي صناعي محمول بالموجات فوق الصوتية يمكنه اكتشاف وتحديد وتقييم وتشخيص العيوب المختلفة (الشقوق، والشوائب، والمسام، وما إلى ذلك) في قطعة العمل بسرعة وسهولة ودون ضرر وبدقة. يمكن استخدامه في المختبر وفي الموقع الهندسي. يمكن استخدام هذه الأداة على نطاق واسع في التصنيع وتعدين الحديد والصلب ومعالجة المعادن والصناعة الكيميائية وغيرها من المجالات التي تتطلب اكتشاف العيوب ومراقبة الجودة. كما أنها تستخدم على نطاق واسع في فحص السلامة عبر الإنترنت وتقييم الحياة في مجالات الطيران والنقل بالسكك الحديدية والغلايات وأوعية الضغط، وما إلى ذلك.

يمكن استخدام الأداة على نطاق واسع في تحديد حجم الشقوق المخفية والفراغات والتفككات والانقطاعات المماثلة في اللحامات والمطروقات والقضبان المعدنية والمحاور والأعمدة والخزانات وأوعية الضغط والتوربينات والمكونات الهيكلية.

سمات

تم تصميم الأجهزة الأساسية باستخدام ARM+FPGA، ويستخدم البرنامج نظام تشغيل متعدد المهام موثوق به للغاية، مما يعمل على تحسين وظيفة الجهاز وقابليته للنقل ومتانته وموثوقيته بشكل كبير.

تستخدم هذه الأداة قائمة تابعة رئيسية، وهي مصممة بمفاتيح اختصار ومقبض دوار رقمي. الأداة خفيفة ومحمولة، ويمكن حملها بيد واحدة.

العرض

شاشة TFT LCD متعددة الألوان رقمية كاملة عالية الدقة (640 × 480 بكسل). عرض الموجي أكثر حساسية وإنسانية.

يمكن اختيار 4 أنماط لواجهة التشغيل وفقًا للبيئة.

شاشة LCD مع تحديث سريع 60 هرتز. قادرة على عرض التغييرات الموجية الدقيقة.

يمكن ضبط سطوع شاشة LCD بحرية.

lالشكل

الهيكل المعدني المصنوع بالكامل من الألومنيوم قوي ومتين، وأداء التدريع الكهرومغناطيسي جيد جدًا.

دعامة تخميد دوارة 360 درجة وغمد مطاطي سهل الاستخدام.

لوحة زجاجية مقواة، صلبة للغاية، مقاومة للاهتراء ومقاومة للخدش

تقرير الكشف عن العيوب في لقطة الشاشة وملف PDF

لقطات شاشة في الوقت الفعلي لجميع الصفحات وتقارير الكشف عن العيوب، وحفظها كصور BMP على قرص U، والتي يمكن تعيينها كصور ملونة أو بتدرج رمادي.

قم بتصدير تقرير اكتشاف الخلل كملف PDF واحفظه على قرص U لسهولة الأرشفة والطباعة.

يمكن تخصيص جميع محتويات ملف PDF وفقًا لاحتياجات المستخدم.

يمكن عرض صور BMP وملفات PDF على جهاز كمبيوتر أو هاتف محمول.

المدى

ما يصل إلى 15000 مم من الفولاذ؛ النطاق قابل للتحديد في خطوات ثابتة أو متغير باستمرار. مناسب للاستخدام على قطع العمل الكبيرة وفي القياسات عالية الدقة.

نبض

يمكن اختيار طاقة النبض بين 100 فولت، 200 فولت، 250 فولت، 300 فولت، 350 فولت، 400 فولت و500 فولت.

عرض النبض قابل للضبط من 0.1 إلى 0.5 ميكروثانية لمطابقة المجسات بترددات مختلفة.

تردد تكرار النبض قابل للتعديل من 20 هرتز إلى 2 كيلو هرتز.

يمكن اختيار التخميد بين 50Ω و150Ω و250Ω و500Ω للحصول على الأداء الأمثل للمسبار

اختيار المسبار: مسبار كريستالي فردي، مسبار كريستالي مزدوج، مسبار زاوية خاص، مسبار اختراق، مسبار التسلق.

لالمتلقي

أخذ العينات: محول AD مكون من 16 رقمًا بسرعة أخذ العينات 320 ميجاهرتز

التصحيح: موجة نصفية إيجابية، موجة نصفية سلبية، موجة كاملة وترددات الراديو

عرض النطاق الترددي التناظري: قدرة 0.2 ميجا هرتز إلى 20 ميجا هرتز مع نطاقات تردد قابلة للتحديد (يتم ضبطها تلقائيًا بواسطة الجهاز) لمطابقة المسبار للحصول على الأداء الأمثل.

الكسب: 0 ديسيبل إلى 110 ديسيبل قابل للتعديل في خطوات قابلة للتحديد 0.1 ديسيبل، 2 ديسيبل، 6 ديسيبل.

لبوابات

توفر بوابتان مستقلتان تمامًا مجموعة من خيارات القياس لارتفاع الإشارة أو المسافة باستخدام تشغيل الذروة.

يسمح وضع الصدى إلى الصدى بتحديد موضع البوابة بدقة للإشارات القريبة جدًا من بعضها البعض.

بداية البوابة: متغير على النطاق المعروض بالكامل

عرض البوابة: متغير من بداية البوابة إلى نهاية النطاق المعروض

ارتفاع البوابة: متغير من 0 إلى 99% ارتفاع الشاشة الكاملة

الإنذارات: عتبة إيجابية/سلبية مع فلاش LED.

الذاكرة

يحتوي الجهاز على ذاكرة مدمجة ذات سعة كبيرة، ولن يتم فقدان البيانات والملفات بسبب انقطاع التيار الكهربائي بالجهاز.

ذاكرة 500 ملف قناة لتخزين إعدادات المعايرة ومعلمة المسبار.

ذاكرة 1000 ملف تقرير موجة لتخزين موجة A-Scan وإعداداتها.

يمكن تخزين جميع الملفات واسترجاعها ومسحها.

يمكن تصدير إعدادات القناة وملفات التقارير عبر قرص الذاكرة، ويمكن أيضًا تخزين المعلومات بكميات غير محدودة عبر ذاكرة USB.

ل مسجل فيديو

يعد مسجل الفيديو مفيدًا في العديد من المواقف، وهو مناسب جدًا لأولئك الذين يرغبون في تحليل أنشطة التحقيق لاحقًا.

يمكن للأداة تسجيل عملية الاختبار وحفظها كملف فيديو، والذي يمكن تشغيله من خلال الأداة أو برنامج خاص. وهو يدعم ما يصل إلى 10 ملفات فيديو، ويمكن أن يصل طول كل ملف فيديو إلى 5 دقائق.

إذا اخترت حفظ ملف الفيديو على قرص الذاكرة، فلن يتم تحديد عدد ومدة ملف الفيديو.

يوفر تسجيل عملية الاختبار وإعادة تشغيلها راحة كبيرة للدراسة والتحليل المستقبليين لاكتشاف الأخطاء.

يدعم تشغيل الفيديو وظائف الإيقاف المؤقت والتقديم السريع والإرجاع السريع والإيقاف.

وظائف

• المعايرة التلقائية: معايرة آلية لإزاحة المسبار الصفرية وزاوية المسبار (قيمة K) وسرعة المادة.
• تحديد موقع الخلل: مسار الصوت للعرض المباشر، الإسقاط (مسافة السطح)، العمق، السعة،
• تحديد حجم الخلل: تحديد حجم الخلل تلقائيًا باستخدام AVG أو DAC، مما يؤدي إلى تسريع عملية الإبلاغ عن قبول العيب أو رفضه.
• القراءات الرقمية وTrig. الوظيفة: يمكن عرض السُمك/العمق في القراءة الرقمية عند استخدام مسبار عادي ويتم عرض مسافة السطح والعمق مباشرة عند استخدام مسبار الزاوية.
• DAC/AVG: يتم إنشاء المنحنى تلقائيًا، ويمكن تعويض نقاط أخذ العينات وتصحيحها. يطفو المنحنى تلقائيًا مع الكسب، ويتوسع تلقائيًا مع مسافة الكشف، ويتحرك تلقائيًا مع وقت التأخير. يمكنه عرض منحنى AVG لأي فتحة.
• أوس د1.1. يمكن أن يؤدي اختيار هذا المعيار إلى تقليل الحسابات اليدوية وتحسين كفاءة الكشف.
• خاصية تصحيح السطح المنحني.
• وظيفة قياس ارتفاع الكراك.
• تكبير البوابة: توزيع نطاق البوابة على عرض الشاشة بالكامل.
• تسجيل وتشغيل الفيديو.
• وظيفة الكسب التلقائي
• المغلف: عرض متزامن للمسح A المباشر بمعدل تحديث 60 هرتز ومظروف عرض A-scan
• عقد الذروة: قارن أشكال موجة الذروة المجمدة بعمليات المسح الضوئي المباشرة لتفسير نتائج الاختبار بسهولة.
• علامة الذروة: التقاط ووضع علامة على الذروة في الوقت الحقيقي
• ترميز الصدى: عرض منطقة عرض الصدى 1 ~ 9 بألوان مختلفة، تستخدم لتحليل موضع الخلل.
• تجميد المسح الضوئي: يحتفظ تجميد العرض ببيانات الشكل الموجي ومسافة الاختبار.
• ب ميزة عرض المسح. عرض شكل الخلل في قطعة العمل بشكل حدسي وتكون نتيجة الكشف أكثر سهولة.

ساعة الوقت الحقيقي

تستمر ساعة الآلة في العمل لتتبع الوقت.

تواصل

اثنان من منافذ USB2.0 عالية السرعة. يمكن تحديد وضعي USB: U-DISK وU-BRIDGE. في وضع U-DISK، يمكن حفظ ملفات تكوين القناة وملفات تقرير العيوب وصور لقطات الشاشة والأفلام المسجلة في U-DISK. في وضع U-BRIDGE، يقوم الجهاز بتبادل البيانات مع برنامج DataPro.

بطارية

بطارية ليثيوم أيون مدمجة ذات سعة كبيرة وعالية الأداء.

وقت العمل المستمر أكثر من 12 ساعة. 4-6 ساعات وقت إعادة الشحن النموذجي.

مقبض الباب

يتم إجراء تعديلات التشغيل بسهولة وسرعة باستخدام المقبض الدوار.

ترقية البرمجيات

يمكن ترقية البرنامج بسهولة من خلال U-DISK. الترقية لن تسبب ضررا للجهاز.

تحديد

• نطاق القياس: من 0 إلى 15000 مم، بسرعة الفولاذ
• يتراوح تردد تكرار النبض من 20 هرتز إلى 2000 هرتز
• سرعة المواد: من 1000 إلى 20000 م/ث
• يتراوح تردد تكرار النبض من 20 هرتز إلى 2000 هرتز
• النطاق الديناميكي: أكثر من 40 ديسيبل
• خطية النظام: أفقي: +/-0.2% FSW،
• عمودي: 0.25% FSH، دقة مكبر الصوت +/-1 ديسيبل.
• قوة الحل: أكثر من 40 ديسيبل
• تركات الحساسية: أكثر من 50 ديسيبل (ثقب مسطح القاع بعمق 200 مم Ф2)
• الرفض (القمع): من 0 إلى 80% ارتفاع ملء الشاشة
• الضوضاء: أقل من 10%
• شاشات البوابة: بوابتان مستقلتان يمكن التحكم في نطاق المسح بأكمله
• الكسب: 110 ديسيبل كحد أقصى بدقة اختيارية 0.1، 1.0، 2.0، 6.0 ديسيبل.
• عرض النطاق الترددي (ممر نطاق مكبر الصوت): 0.2 إلى 20 ميجا هرتز
• إزاحة النبض: أكثر من 32 ديسيبل
• تأخير العرض: -20 إلى 3400 ميكروثانية
• تأخير التحقيق/إزاحة الصفر: 0 إلى 99.99 ثانية
• أوضاع الاختبار: صدى النبض، والعنصر المزدوج، وناقل الحركة
• النابض: النابض الموجي القابل للضبط
• طاقة النبض: 100 فولت، 200 فولت، 250 فولت، 300 فولت، 500 فولت قابلة للتحديد
• التصحيح: نصف موجة موجبة، نصف موجة سلبية، موجة كاملة، RF
• الوحدات: بوصة أو ملليمتر
• اتصالات محول الطاقة: BNC أو LEMO
• متطلبات الطاقة: تيار متردد 100-240 فولت تيار متردد، 50-60 هرتز
• درجة حرارة التشغيل: -10 درجة مئوية إلى 50 درجة مئوية، درجة حرارة التخزين: -30 درجة مئوية إلى 50 درجة مئوية

•
