تفاصيل المنتج:
|
| مصفوفة التحليل: | الحديد، آل، النحاس، الزنك، ني، المغنيسيوم، الرصاص الخ. | نطاق الطول الموجي: | 160~580 نانومتر |
|---|---|---|---|
| الكاشف: | مجموعة CMOS عالية الأداء | البعد البؤري الشبكي: | 401 ملم |
| تردد التفريغ: | 100-1000Hz | تيار التفريغ: | ماكس 400A |
| وقت التحليل: | وفقا لنوع العينة، عادة ما تكون 20 ثانية. |

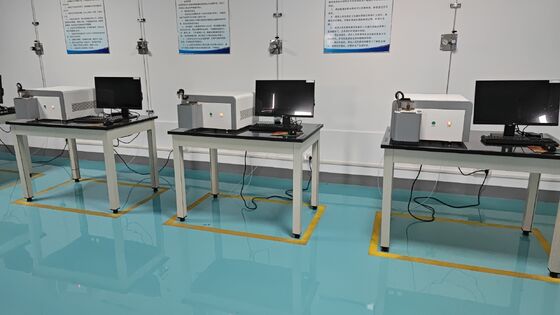

HXRF-QP880 طيف انبعاثات بصرية كامل الطيف 160-580nm كاشف CMOS محلل عناصر سبيكة المعادن لمعدات الصهارة
1.لمحة عامة عن الأدوات
HXRF-QP880 الطيف الكامل طيف انبعاثات البصرية يتبنى المعيار الدولي لتكنولوجيا التصميم والتصنيع.إنه يستخدم أحدث جهاز اكتساب إشارات CMOS من شركة هاماماتسو اليابانية. كل CMOS يمكن تعيين عدد الشرارات بشكل منفصل. انها تتبنى تصميم غرفة الضوء الفراغ ومصدر ضوء الإثارة الرقمية الكاملة..هذا المطياف CMOS ليس فقط تحتوي على ميزة الطيف الكامل من طيف CCD ولكن أيضا لديها مزايا طيف PMT التي لديها حد اكتشاف منخفض جدا للعناصر غير المعدنيةتصميم الجهاز بأكمله معقول. كما أنه يحتوي على العديد من المزايا مثل التشغيل السهل، ونتيجة الاختبار عالية الدقة، والاستقرار على المدى الطويل الخ.
1)المعلمات التقنية الرئيسية
|
مجال التطبيق |
المعادن، الصهارة، الآلات، البحوث العلمية، تفتيش السلع، السيارات، البتروكيماويات، بناء السفن، الطاقة الكهربائية، الطيران، الطاقة النووية، صهر المعادن وغير المعادن الحديديةصناعة المعالجة والإعادة. |
|
مصفوفة التحليل |
في، آل، كيو، Zn، ني، Mg، Pb الخ |
|
النظام البصري |
نظام أوبتيكي فراغ كامل الطيف الدائري من طراز بارانج رولاند |
|
نطاق طول الموجة |
160~580nm |
|
طول محور الشبكة |
401 مليمتر |
|
كاشف |
مجموعة CMOS عالية الأداء |
|
نوع مصدر الضوء |
مصدر ضوء رقمي تكنولوجيا احتراق سابق عالية الطاقة |
|
تواتر التفريغ |
100-1000 هرتز |
|
تيار التفريغ |
ماكس 400A |
|
قوة العمل |
AC220V 50/60Hz 1200W |
|
وقت التحليل |
وفقاً لنوع العينة، عادةً ما يكون حوالي 20 |
|
نوع الإلكترود |
الكترود الرشوي للتنغستن |
|
الفجوة التحليلية |
4ملم |
|
وظائف أخرى |
درجة الحرارة، البرنامج التحكم الآلي في الضغط، مراقبة الاتصالات. |
2)الخصائص التقنية الرئيسية
|
نظام بصري عالي الأداء |
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path. |
|
يمكن لمستكشف CMOS عالي الدقة قياس العناصر غير المعدنية بدقة مثل C ، P ، S ، As ، B ، N وجميع أنواع العناصر المعدنية. |
|
|
نتائج الاختبار دقيقة ويمكن إعادة إنتاجها ومستقرة على المدى الطويل. |
|
|
معايرة المسار البصري التلقائية |
معايرة المسار البصري التلقائي. نظام البصري المسح التلقائي للخط الطيفي لضمان دقة الاستقبال والقضاء على عمل المسح الشاق. |
|
الجهاز يحدد تلقائيًا خطًا طيفيًا معينًا ويقارنه بخط التخزين الأصلي ، ويحدد موقع الانجراف ،ويكتشف الموقف حاليا في بكسل خط التحليل للقياس. |
|
|
تصميم العدسات المتصلة |
يستخدم النظام البصري الفراغ نافذة حادثة فريدة وعزل الفراغ الذي يمكن تشغيله في حالة عمل النظام الفراغ.تعتمد العدسة البصرية هيكل العدسة المغلقة التي هي مريحة لتنظيف اليومي والصيانة. |
|
طاولة " سبارك " مفتوحة |
تم تصميم تصميم مشبك العينة المرن من طاولة الشعلة المفتوحة لتلبية تحليل العينة لأشكال وأحجام مختلفة في موقع العميل. |
|
الحد الأدنى لتحليل السلك يمكن أن يصل إلى 3 ملم باستخدام مشبك عينة صغير. |
|
|
تكنولوجيا الكترودات النفاثة |
باستخدام تكنولوجيا الكترودات المتقدمة في العالم وباستخدام الكترودات التنغستنية سيتم تشكيل تدفق طائرة الأرغون حول الكترود تحت الحالة المثيرةلذلك لن تكون نقطة الإثارة على اتصال مع الهواء الخارجي خلال عملية الإثارة وسيتم تحسين دقة الإثارة. |
|
من خلال تصميم غاز الأرغون الفريد، تقليل كمية استهلاك غاز الأرغون بشكل كبير وتوفير تكلفة العميل. |
|
|
وحدة مسار الغاز المتكاملة |
نظام مسار الهواء يتبنى تصميم مجاني للحفاظ على وحدة مسار الغاز بدلاً من صمام الجهاز الكهربائي ومقياس التدفق.وظيفة النفخ الذاتي من الأقطاب الكهربائية يخلق بيئة جيدة للإثارة. |
|
مصدر ضوء الإثارة الرقمية |
المصدر الضوئي الرقمي يستخدم مصدر ضوء البلازما الأكثر تقدماً في العالم |
|
يتم استخدام نبضة الإثارة الرقمية الكاملة لضمان الدقة العالية للغاية ومخرج الاستقرار العالي لبلازما العينة. |
|
|
يمكن تعديل معايير مصدر الضوء بشكل تعسفي لتلبية متطلبات الإثارة للمواد المختلفة. |
|
|
اكتساب البيانات عالية السرعة |
يعتمد الجهاز على كاشف CMOS عالي الأداء وكل CMOS لديه وظيفة جمع البيانات وتحليلها.يمكن أن تلقائيًا مراقبة والتحكم في حالة تشغيل الوحدات مثل درجة الحرارة، الفراغ، ضغط الأرجون، مصدر الضوء، غرفة الإثارة الخ |
|
إرسال البيانات عبر شبكة الإيثيرنت |
يتم استخدام بطاقة Ethernet وبروتوكول TCP / IP بين الكمبيوتر ومقياس الطيف لتجنب عيوب التداخل الكهرومغناطيسي وتقدم السن في الألياف البصرية.الكمبيوتر والطابعة خارجية تماما والتي هي مريحة لترقية واستبدال. |
|
مراقبة الجهاز عن بعد، نظام التحكم متعدد القنوات ومراقبة جميع معايير الجهاز. |
|
|
منحنى العمل المجهز |
مع المواد المختلفة والصفات من المكتبة القياسية، والمصنع المنحنى العمل الجاهز قبل التسليم الذي هو مريح لتركيب وتشغيل من أجل الإنتاج في الوقت المناسب. |
|
برنامج التحليل سيكون مختلفاً وفقاً للمعادن والعناصر. تم تعديل معايير الإثارة والاختبار في الجهاز قبل تسليمها.وفقاً لبرنامج التحليل، يمكن اختيار حالة الاختبار المثلى تلقائيًا. |
|
|
يتم إرفاق نطاق التحليل إلى المواصفات ويمكن رسمها أو توسيعها بحرية وفقًا للعينة القياسية التي يقدمها المستخدم. |
|
|
سرعة التحليل السريعة |
سرعة التحليل سريعة جداً، يستغرق الأمر 20 ثانية فقط لإجراء اختبار واحد |
|
وفقا لمواد التحليل المختلفة، من خلال ضبط وقت ما قبل الحرق ووقت القياس، يمكن للأداة تحقيق أفضل تأثير تحليل مع أقصر وقت. |
|
|
تحليل متعدد المصفوفات |
تصميم المسار البصري يعتمد على هيكل بوصلة. يتم ترتيب أجهزة الكشف بالتناوب صعودا وهبوطا بحيث يتم استقبال جميع خطوط الطيف. على الرغم من عدم إضافة مرافق الأجهزة،تحليل المصفوفات المتعددة يمكن تحقيقه. |
|
من السهل إضافة مصفوفة وأنواع المواد والعناصر التحليلية دون تكلفة الأجهزة وفقا لمتطلبات الإنتاج. |
|
|
نظام برمجي للغة الصينية والإنجليزية |
برنامج تشغيل الأداة متوافق تماما مع نظام ويندوز 7/8/10. |
|
البرنامج سهل التشغيل حتى لو لم تكن لديك معرفة بمقياس الطيف والخبرة التشغيلية. فقط بعد معرفة بسيطة بالتدريب يمكن استخدامها. |
1)المواصفات والمعايير التقنية
|
البند |
مؤشر |
|
مصفوفة التحليل |
في، آل، كيو، زين، ني، بي بي، Mg الخ |
|
وقت التحليل |
وفقاً لنوع العينة، عادةً ما تكون 20 دولار. |
|
النظام البصري |
الـ (بارانج) |
|
نطاق طول الموجة |
160580nm |
|
قوة العمل |
(220±20)V AC،(50±1)هرتز,إمدادات الطاقة أحادية المرحلة مع تأمين الأرضية |
|
درجة حرارة العمل |
(1030)°C |
|
درجة حرارة التخزين |
(045)°C |
|
رطوبة العمل |
20%80% |
|
متطلبات نقاء غاز الأرغون |
99.999% |
|
ضغط مدخل غاز الأرغون |
0.5MPa |
|
مقياس تدفق غاز الأرغون |
معدل تدفق الإثارة 3.5L/min,الحفاظ على معدل التدفق 0.4L/min,معدل تدفق الاستعداد 0.1L/min. |
|
أقصى قوة إثارة |
400VA |
|
الطاقة المتوسطة في حالة الاستعداد |
100VA |
|
نوع مصدر الضوء |
توليف النبض مصدر الضوء الرقمي بالكامل (نبض قابل للبرمجة مصدر الضوء الرقمي بالكامل) |
|
تواتر التفريغ |
1000 هرتز |
|
تيار التفريغ |
ماكس 400A |
|
نبض الإشعال |
114كيلو فولت |
|
نبضات الإثارة |
20230 فولت |
|
نبض الإثارة القوس |
2060 فولت |
|
قطر فتحة طاولة الشرارة |
13ملم |
2)النظام البصري
أنا نظام بصري كامل الطيف مع بنية lpa-Runge
أنا نطاق طول الموجة: 160580nm
أنا أجهزة كشف CMOS متعددة عالية الأداء
أنا مقاومة تغير درجة حرارة البيئة
أنا تصميم غرفة بصرية متكاملة، كاشف CMOS يضمن موجة قصيرة لتحقيق أفضل أداء.
أنا التحكم في درجة الحرارة الثابتة للغرفة البصرية درجة الحرارة 36°C.
3)عينة جدول الشرارة
أنا تصميم غرفة التحفيز الخاص يجعل تنظيف غرفة تحفيز العينة أكثر ملاءمة.
أنا The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyإنه لحماية صحة وسلامة المشغلين.
أنا مساحة إثارة أصغر مما يجعل استهلاك الأرجون أقل.
أنا جهاز العينات سهل الاستخدام
أنا الالكترود له وظيفة النفخ الذاتي الذي يجعل حياة الالكترود أطول وأسهل بكثير لتنظيف الالكترود.
أنا حجم المسام المتحمس 13 ملم هو أكثر ملاءمة لتحليل العينة.
أنا يمكن استخدام مولد العينات المفتوحة لتحليل العينات من مختلف الأحجام والأشكال.
أنا تصميم هيكل العدسة يجعل تفكيك العدسة ومسحها أكثر ملاءمة وتصميم غسل الأرجون يمكن أن يطيل دورة تنظيف العدسة.
4)مصدر الضوء الرقمي
أنا مصدر الضوء الرقمي الكامل للتركيب النبضي (مصدر الضوء الرقمي الكامل للنبض قابل للبرمجة) ، أعلى تردد يصل إلى 1000 هرتز.
أنا تكنولوجيا احتراق سابق عالية الطاقة
أنا التصميم الأمثل للدوائر التحكمية والطاقة ووظيفة حماية السلامة المثالية.
أنا توفير الشرارة المثلى أو قوس أو مجتمعات أشكال موجات الإثارة للعينات المختلفة للتحليل.
أنا التكرار:(1001000)هرتز
5)نظام الحصول على البيانات
أنا معالج DSP عالي الأداء مع استحواذ بيانات فائقة السرعة ووظيفة التحكم.
أنا اكتساب شرارة واحدة واكتساب تأخير الطيفي لتحقيق قياس محتويات العناصر أكثر تحسينًا.
أنا جهاز كمبيوتر خارجي (خيار المستخدم)
أنا نقل البيانات عبر شبكة إيثرنت عالية السرعة

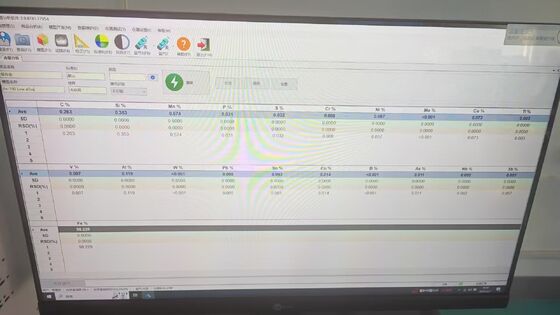

6)برنامج التحليل
أنا برنامج تحليل رسومات مبني على نظام تشغيل ويندوز، مريح وعملي.
أنا وظيفة تشخيص النظام التلقائي الكاملة
أنا وظيفة إدارة قاعدة بيانات مثالية، سهلة الاستفسار وتلخيص البيانات.
أنا خوارزمية تصحيح ذكية لضمان استقرار وموثوقية الأداة.
أنا معلومات كاملة عن خطوط الطيف وخوارزمية استنتاج التداخل لضمان تحليل أكثر دقة
أنا التكيف مع أحدث نظام تشغيل ويندوز
7)قائمة المكونات الأساسية الرئيسية والمصدر
|
لا، لا، لا |
الاسم |
العلامة التجارية |
الأصل |
|
1 |
صفحة CMOS |
هاماتسو |
اليابان |
|
2 |
الشباك |
زايس |
|
|
3 |
نظارات بصرية |
زايس |
ألمانيا |
|
4 |
الألياف البصرية |
أجيلينت |
الصين |
|
5 |
الشق |
لينوكسلاسر |
الصين |
|
6 |
مرشح |
TDK |
اليابان |
|
7 |
جهاز استشعار الضغط |
الـ SSI |
الصين |
|
8 |
كتلة الصمام |
هجوم جوي |
تايوان |
|
9 |
مصدر الضوء الرقمي |
نوجين |
نوجين |
|
10 |
التحكم الرئيسي واكتساب البيانات |
نوجين |
نوجين |
|
11 |
النظام البصري الفراغ |
نوجين |
نوجين |
|
12 |
وحدة محطة إطلاق النار |
نوجين |
نوجين |
|
13 |
برنامج النظام |
نوجين |
نوجين |
|
14 |
الحاسوب |
أوو |
الصين |
|
15 |
طابعة |
HP |
الصين |
|
16 |
العينات القياسية |
المعيار الوطني |
الصين أو العلامة التجارية الأجنبية |
3.عناصر التحليل والمدى
|
البرنامج |
سبيكة منخفضة الحرارة |
فولاذ Fe-Cr-Ni |
فولاذ Fe-Cr |
|||
|
العناصر |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
|
ج |
0.0006 |
1.3 |
0.008 |
2.5 |
0.04 |
2.2 |
|
نعم |
0.01 |
3.9 |
0.09 |
4 |
0.1 |
1.4 |
|
م |
0.03 |
2.1 |
0.12 |
16 |
0.1 |
1.5 |
|
(ب) |
0.002 |
0.12 |
0.003 |
0.3 |
0.006 |
0.05 |
|
S |
0.002 |
0.16 |
0.001 |
0.4 |
0.001 |
0.3 |
|
سي سي |
0.01 |
4.5 |
7.4 |
32 |
7.8 |
24 |
|
نـي |
0.004 |
4.4 |
0.8 |
48 |
0.09 |
4.2 |
|
(مو) |
0.0004 |
1.3 |
0.08 |
4.2 |
0.02 |
1 |
|
ال |
0.003 |
1.5 |
0.005 |
1.7 |
0.1 |
1.7 |
|
كيو |
0.0002 |
0.5 |
0.05 |
4.5 |
0.02 |
0.5 |
|
كـ |
0.001 |
0.5 |
0.008 |
17 |
0.01 |
0.5 |
|
(تاي) |
0.002 |
1.2 |
0.005 |
1.1 |
0.006 |
0.4 |
|
Nb |
0.002 |
0.3 |
0.02 |
2 |
|
|
|
V |
0.0003 |
0.9 |
0.02 |
9.5 |
0.03 |
1.1 |
|
W |
0.03 |
2.1 |
0.002 |
4.1 |
0.05 |
0.7 |
|
Pb |
0.0003 |
0.03 |
0.0001 |
0.02 |
|
|
|
ب |
0.0006 |
0.02 |
0.0007 |
0.02 |
|
|
|
(إس إن) |
0.001 |
0.09 |
0.0003 |
0.05 |
|
|
|
زين |
0.002 |
0.04 |
0.006 |
0.008 |
|
|
|
كما |
0.0007 |
0.1 |
0.0004 |
0.04 |
|
|
|
ثنائي |
0.0001 |
0.01 |
0.00004 |
0.003 |
|
|
|
Zr |
0.004 |
0.35 |
|
|
|
|
|
حوالي |
0.0004 |
0.002 |
0.0003 |
0.001 |
|
|
|
Sb |
0.0002 |
0.02 |
0.0005 |
0.022 |
|
|
|
ن |
0.002 |
0.09 |
0.004 |
0.9 |
|
|
|
في |
مصفوفة |
مصفوفة |
مصفوفة |
|||
|
البرنامج |
الحديد الصلب |
الصب من صلب Fe-Cr |
فولاذ Fe-Mn |
فولاذ Fe-Tool |
||||
|
العناصر |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
|
ج |
1.8 |
4.5 |
0.9 |
3.4 |
0.5 |
2.4 |
0.08 |
2.2 |
|
نعم |
0.2 |
4.7 |
0.2 |
2.5 |
0.3 |
1.7 |
0.04 |
1.5 |
|
م |
0.06 |
4.7 |
0.1 |
2.4 |
5.3 |
23 |
0.04 |
1.7 |
|
(ب) |
0.02 |
0.8 |
0.01 |
0.3 |
0.01 |
0.2 |
0.004 |
0.07 |
|
S |
0.003 |
0.2 |
0.01 |
0.15 |
0.006 |
0.11 |
0.001 |
0.06 |
|
سي سي |
0.03 |
10.5 |
0.4 |
34 |
0.08 |
3.8 |
1.8 |
14 |
|
نـي |
0.05 |
6.8 |
0.05 |
32 |
0.04 |
3.5 |
0.07 |
0.55 |
|
(مو) |
0.01 |
2.1 |
0.1 |
4 |
0.1 |
2 |
0.02 |
9.4 |
|
ال |
0.002 |
0.12 |
|
|
0.008 |
0.12 |
0.005 |
1.6 |
|
كيو |
0.06 |
2.2 |
0.06 |
1.5 |
0.02 |
0.6 |
0.04 |
0.5 |
|
كـ |
0.008 |
0.03 |
|
|
0.007 |
0.1 |
0.008 |
8 |
|
(تاي) |
0.007 |
1 |
0.01 |
0.14 |
0.004 |
0.4 |
|
|
|
Nb |
0.002 |
0.7 |
0.1 |
0.7 |
0.08 |
0.42 |
|
|
|
V |
0.01 |
0.7 |
0.02 |
1.2 |
0.01 |
0.84 |
0.03 |
2.5 |
|
W |
0.007 |
1 |
|
|
|
|
0.06 |
19 |
|
Pb |
0.0002 |
0.04 |
|
|
|
|
0.0001 |
0.07 |
|
مگ |
0.001 |
0.14 |
|
|
|
|
|
|
|
ب |
0.002 |
0.5 |
|
|
0.0009 |
0.02 |
|
|
|
(إس إن) |
0.003 |
0.3 |
|
|
0.008 |
0.07 |
0.007 |
0.05 |
|
لا |
0.002 |
0.12 |
|
|
|
|
|
|
|
Ce |
0.004 |
0.09 |
|
|
|
|
|
|
|
ن |
|
|
|
|
0.01 |
0.09 |
0.008 |
0.05 |
|
الـ |
0.014 |
0.016 |
|
|
|
|
|
|
|
في |
مصفوفة |
مصفوفة |
مصفوفة |
مصفوفة |
||||
|
البرنامج |
سبيكة الـ Al-Si |
سبيكة الـ Al-Zn |
سبيكة الـ Al-Cu |
سبيكة Al-Mg |
سبيكة خالصة |
|||||
|
العناصر |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
|
نعم |
0.02 |
24 |
0.02 |
9.4 |
0.02 |
7 |
0.02 |
2.3 |
0.01 |
1.2 |
|
في |
0.02 |
4 |
0.03 |
1 |
0.05 |
1.9 |
0.07 |
0.8 |
0.01 |
4 |
|
كيو |
0.005 |
6 |
0.01 |
4.3 |
0.01 |
13 |
0.007 |
1 |
0.002 |
1 |
|
م |
0.005 |
1 |
0.02 |
1 |
0.05 |
1 |
0.03 |
2.4 |
0.001 |
1 |
|
مگ |
0.01 |
1.5 |
0.01 |
4 |
0.01 |
2.7 |
0.006 |
10.2 |
0.002 |
1 |
|
سي سي |
0.005 |
0.5 |
0.01 |
0.4 |
0.01 |
0.14 |
0.01 |
0.4 |
0.001 |
0.15 |
|
نـي |
0.02 |
2.5 |
0.01 |
0.2 |
0.01 |
2.3 |
0.005 |
0.25 |
0.001 |
0.16 |
|
زين |
0.005 |
3.5 |
0.01 |
12 |
0.05 |
3.5 |
0.01 |
1 |
0.002 |
0.5 |
|
(تاي) |
0.005 |
0.4 |
0.005 |
0.3 |
0.001 |
0.2 |
0.007 |
0.3 |
0.001 |
0.15 |
|
كوني |
0.001 |
0.2 |
|
|
|
|
0.001 |
0.009 |
|
|
|
ثنائي |
0.02 |
0.6 |
0.002 |
0.6 |
0.02 |
0.6 |
0.02 |
0.6 |
0.02 |
0.6 |
|
حوالي |
0.002 |
0.03 |
|
|
|
|
|
|
|
|
|
سي دي |
0.001 |
0.3 |
0.002 |
0.3 |
0.01 |
0.3 |
0.01 |
0.3 |
0.001 |
0.3 |
|
Ce |
|
|
|
|
|
|
0.05 |
0.3 |
0.05 |
0.3 |
|
كـ |
0.003 |
0.4 |
0.01 |
0.05 |
0.03 |
0.4 |
0.03 |
0.4 |
0.009 |
0.4 |
|
غ. |
0.005 |
0.2 |
|
|
|
|
0.009 |
0.02 |
0.002 |
0.06 |
|
لا |
|
|
|
|
|
|
0.02 |
0.12 |
0.02 |
0.12 |
|
Pb |
0.005 |
0.5 |
0.005 |
0.5 |
0.01 |
0.5 |
0.001 |
0.5 |
0.002 |
0.5 |
|
Sb |
0.005 |
0.4 |
|
|
0.1 |
0.4 |
|
|
|
|
|
(إس إن) |
0.003 |
0.5 |
0.005 |
0.2 |
0.02 |
0.3 |
0.0007 |
0.2 |
0.01 |
0.2 |
|
(سير) |
0.005 |
0.1 |
|
|
|
|
|
|
|
|
|
V |
0.005 |
0.2 |
0.005 |
0.03 |
0.01 |
0.03 |
0.002 |
0.03 |
0.004 |
0.05 |
|
Zr |
0.005 |
0.2 |
0.01 |
0.3 |
0.001 |
0.2 |
0.003 |
0.12 |
0.001 |
0.12 |
|
(بـ) |
|
|
|
|
|
|
0.005 |
0.03 |
0.005 |
0.03 |
|
إند |
|
|
|
|
|
|
0.02 |
0.12 |
0.02 |
0.12 |
|
(سم) |
|
|
|
|
|
|
0.001 |
0.006 |
0.001 |
0.006 |
|
(ب) |
0.002 |
0.005 |
|
|
|
|
|
|
|
|
|
ال |
مصفوفة |
مصفوفة |
مصفوفة |
مصفوفة |
مصفوفة |
|||||
|
البرنامج |
النحاس |
النحاس-النيكل-Zn |
الألومنيوم البرونز |
البرونز من القصدير |
||||
|
العناصر |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
|
زين |
0.5 |
45 |
0.01 |
0.8 |
0.04 |
7 |
0.003 |
11.3 |
|
زين |
|
|
18 |
33.5 |
|
|
|
|
|
Pb |
0.01 |
6 |
0.002 |
1.3 |
0.002 |
0.12 |
0.001 |
21 |
|
(إس إن) |
0.009 |
9.5 |
0.009 |
5.8 |
0.003 |
2.5 |
0.005 |
19 |
|
(ب) |
0.002 |
0.2 |
0.003 |
0.07 |
0.002 |
0.2 |
0.001 |
1 |
|
م |
0.001 |
5.3 |
0.0009 |
1.8 |
0.001 |
2.4 |
0.001 |
0.4 |
|
في |
0.02 |
3 |
0.03 |
2.7 |
0.005 |
6 |
0.003 |
1 |
|
نـي |
0.009 |
1.8 |
5.5 |
34 |
0.002 |
6 |
0.001 |
5 |
|
نعم |
0.001 |
4.6 |
0.0009 |
0.8 |
0.004 |
0.3 |
0.002 |
1.4 |
|
مگ |
0.001 |
0.01 |
0.003 |
0.7 |
|
|
|
|
|
سي سي |
0.001 |
0.2 |
0.0003 |
1.8 |
|
|
|
|
|
الـ |
|
|
|
|
|
|
|
|
|
كما |
0.001 |
0.2 |
0.003 |
0.05 |
0.001 |
0.03 |
0.004 |
0.2 |
|
Sb |
0.001 |
0.4 |
|
|
0.001 |
0.1 |
0.001 |
0.6 |
|
سي دي |
0.001 |
0.02 |
|
|
0.001 |
0.01 |
|
|
|
ثنائي |
0.002 |
5.5 |
0.001 |
0.1 |
0.002 |
0.12 |
0.006 |
1 |
|
أجي |
0.007 |
0.1 |
0.002 |
0.1 |
|
|
0.001 |
0.06 |
|
كوني |
|
|
|
|
|
|
|
|
|
كـ |
0.004 |
0.5 |
0.007 |
0.3 |
|
|
0.001 |
0.2 |
|
ال |
0.001 |
6.7 |
0.0009 |
2 |
3.0 |
12 |
0.01 |
0.6 |
|
S |
0.001 |
0.15 |
0.0004 |
0.08 |
|
|
0.001 |
0.5 |
|
ب |
0.002 |
0.005 |
0.003 |
0.009 |
|
|
|
|
|
(تاي) |
|
|
0.003 |
0.15 |
|
|
|
|
|
(س) |
0.003 |
1.4 |
|
|
|
|
0.005 |
0.5 |
|
كيو |
مصفوفة |
مصفوفة |
مصفوفة |
مصفوفة |
||||
|
البرنامج |
النحاس الأحمر |
النحاس |
سيبونز |
|||
|
العناصر |
دقيقة |
ماكس |
دقيقة |
ماكس |
دقيقة |
ماكس |
|
زين |
0.001 |
0.3 |
0.005 |
0.23 |
0.2 |
6 |
|
زين |
|
|
|
|
|
|
|
Pb |
0.001 |
1.5 |
0.005 |
0.3 |
0.01 |
0.8 |
|
(إس إن) |
0.001 |
0.3 |
0.005 |
0.18 |
0.05 |
0.7 |
|
(ب) |
0.001 |
0.02 |
|
|
0.005 |
0.08 |
|
م |
0.0001 |
0.1 |
0.005 |
0.08 |
0.2 |
1.8 |
|
في |
0.001 |
0.2 |
0.02 |
0.28 |
0.1 |
1.7 |
|
نـي |
0.001 |
0.5 |
0.005 |
0.35 |
0.05 |
1 |
|
نعم |
|
|
0.02 |
0.3 |
1.5 |
5 |
|
مگ |
0.001 |
0.01 |
|
|
0.002 |
0.01 |
|
سي سي |
0.001 |
0.03 |
0.002 |
0.006 |
|
|
|
الـ |
0.005 |
0.05 |
|
|
|
|
|
كما |
0.005 |
0.3 |
|
|
0.005 |
0.08 |
|
Sb |
0.005 |
0.35 |
|
|
0.005 |
0.07 |
|
سي دي |
0.001 |
0.03 |
|
|
|
|
|
ثنائي |
0.001 |
0.07 |
|
|
0.002 |
0.02 |
|
أجي |
0.006 |
0.05 |
|
|
|
|
|
كوني |
|
|
0.32 |
3.2 |
|
|
|
كـ |
0.001 |
0.05 |
0.15 |
2 |
|
|
|
ال |
0.002 |
0.02 |
0.02 |
0.2 |
0.02 |
0.35 |
|
S |
0.001 |
0.05 |
|
|
0.005 |
0.02 |
|
ب |
0.001 |
0.03 |
|
|
|
|
|
(س) |
0.001 |
0.06 |
|
|
|
|
|
كيو |
مصفوفة |
مصفوفة |
مصفوفة |
|||
ملاحظة:
أنا يتم تعبئة ورقة البرنامج هذه وفقا لمتطلبات العقد الفعلية للعميل.
أنا إذا كان لدى العملاء متطلبات عينة قياسية، فبإمكانكم تقديم أرقام العينات والشراء بأنفسكم. إذا قام موظفو المبيعات بشرائها، سيتم شحن العينات القياسية بشكل منفصل من ووكسي.
أنا إذا كان العميل يستخدم هو التطبيق الخاص ومستعد لتوفير عينة لتطوير المنحنى،يجب على العميل تقديم محتوى عنصر العينة الدقيق وضمان توحيد العينة، ولكن هذا المنحنى لا يمكنتعمل كمؤشر قبول الأداة.
4.بيئة المختبر
1)متطلبات البيئة
يجب وضع الجهاز في مختبر خاص بمساحة داخلية تزيد عن 10 أمتار مربعة، وضمان عدم وجود غازات ضارة و قابلة للاشتعال والآكل حول المختبر.
تحذير: يحظر وضع هذا الجهاز في مختبر التحليل الكيميائي.
درجة حرارة العمل: 10 درجة مئوية30 درجة مئوية، وتقلب درجة حرارة الغرفة خلال 3 ساعات أقل من 2 درجة. المختبر مطلوب لتثبيت تكييف الهواء.
درجة حرارة التخزين: 0°C45 درجة مئوية
الرطوبة النسبية للبيئة: 20٪ ~ 80٪. للمناطق الرطبة ، مطلوب جهاز إزالة الرطوبة.
إذا لم تلبي المتطلبات المذكورة أعلاه، فإن عمر الخدمة ودقة القياس قد تتأثر.
إمدادات الطاقة: مرحلة واحدة 220 + 20V ، 1KVA.
لضمان الاستخدام الطبيعي لمقياس الطيف Innovate NJ-QP880، يرجى تثبيت منظم الجهد مع 1kVA إلى 3kVA واحد مرحلة 220V AC.
تأكد من استخدام الآلة بشكل موثوق به، يرجى إعداد سلك أرض واحد للأداة، ومقاومة الأرض أقل من 4 أوم.
النقاء ≥ 99.999٪، محتوى الأكسجين≤2ppm، محتوى H2O≤5ppm، ((لا يمكن تخزين أسطوانة غاز الأرجون في الهواء الطلق، والمطر محظور بشدة.)
إذا لم يحتوي على آرغون عالي النقاء، فمن المستحسن استخدام منظف الأرغون.
تدفق غاز الأرغون: تدفق الاستعداد حوالي 0.1L/min، تدفق الحفاظ على حوالي(0.4-0.5)L/min، تدفق الإثارة حوالي 3.5L/min.
ضغط غاز الأرجون المتحكم به: 0.5Mpa.
من الضروري استخدام أنبوب اتصال الأرجون الخاص من الفولاذ المقاوم للصدأ.
5) زجاجة العادم
يتم تفريغ غاز العادم من الأداة من خلال أنبوب تعزيز PVC (14 ملم قطر داخلي) في زجاجة مرشح. تحتاج إلى تنظيف واستبدال في الوقت المناسب.
6)إعداد العينة
بالنسبة لعينات القاعدة الحديدية، يجب إعداد العينات بواسطة آلية طحن خاصة، وهناك حاجة إلى آلة طحن قرص مزدوج وآلة طحن.من أجل طحن على سطح عينات الحديد والصلبيجب أن تكون عينة الحديد الأبيض متساوية.
يحتاج المستخدم إلى إعداد آلة قطع لمعالجة العينات التي ليست مناسبة للتحليل الطيفي.
يجب أن تكون العينات متجانسة، لا يوجد بها مسام ولا عيوب في الصب، يجب أن تكون السطح سلس، لا يوجد أكسيد، لا توجد بقع زيت ولا وجود حفر.
7)متطلبات العينة القياسية
يتم إعطاء عينة واحدة عشوائية لتصحيح المنحنى الطيفي الكلي للأداة.يحتاج المستخدمون إلى إعداد عينات قياسية مناسبة إضافية لأنواع المنتجات الخاصة بهم لمعايرة منحنيات التحليل الأدائي.
8)متطلبات الكمبيوتر والطابعة
إعداد جهاز كمبيوتر مع تكوين تقليدي، ذاكرة 1GB أو أكثر، وحدة معالجة محلية مزدوجة 1.8G Hz أو أكثر، لتثبيت برنامج تحليل طيف Innovate T5.
جهزوا طابعة لطباعة تقارير التحليل
اتصل شخص: Ms. Shifen Yuan
الهاتف :: 8610 82921131,8618610328618
الفاكس: 86-10-82916893
Arabic
