تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الأشعة السينية | السماكة القصوى للخروج من الفولاذ (A3): | 50 ملم |
|---|---|---|---|
| المسافة البؤرية: | 600 ملم | وقت التعرض: | 5 دقائق |
| نوع الفيلم: | اجفا د7 | جهد الأنبوب (كيلو فولت): | 150-300 |
| التركيز MM2: | 2.5 × 2.5 | زاوية الإشعاع: | 40±5° |
| إبراز: | آلة الأشعة السينية NDT الصناعية,كاشف الخلل بالأشعة السينية المحمول,معدات الأشعة السينية لحام اتجاهي |
||

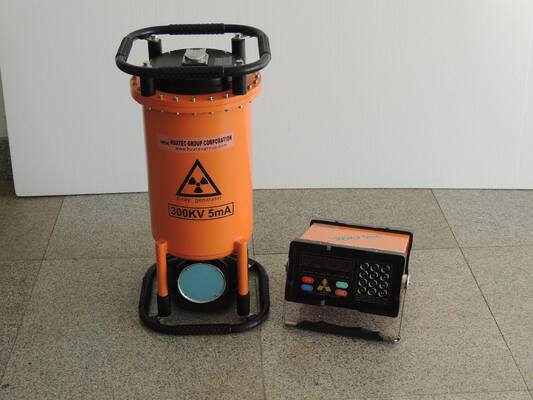

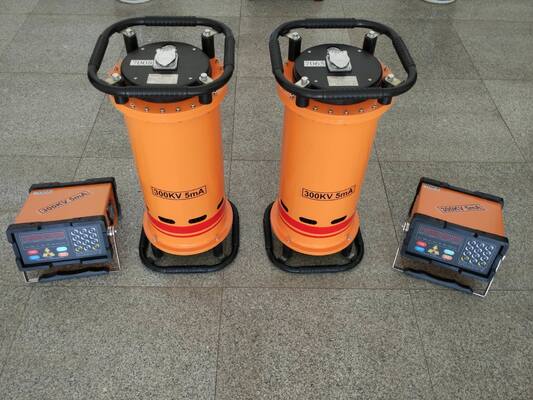

XXG-3005 الصناعية NDT محرك التلحيم الاتجاهية الأشعة السينية الكشف عن العيوب الأشعة السينية المحمولة
الخصائص:
◆اعتماد التحكم بالكمبيوترات الصغيرةبنية وحداتية، مع قوةالقدرة على مكافحة التداخل والكفاءة الذاتية العاليةوأداء موثوق به.
◆سيتم الإشارة إلى إعداد المعلمات وعملية العمل وإشارة المشاكل على شاشة LED.
◆مفتاح الشيخوخة المستقل مصمم شيخوخة الجهازبسهولة.
◆Rوقت الانتشار إلى وقت التبريد هو 1:1.
◆يمكن للمتحكم التعرف على نوع مولد الأشعة السينية تلقائيًا.
◆يتم إدخال لوحة ملونة ضد الماء والغبار ومفاتيح الصوت الرقمية بحيث يتم اختيار معايير التعرض بسرعة ودقة.
◆ضمان السلامة باستخدام الجهاز، يتم تثبيته مع ارتفاع في الجهد، تحت الجهد،
جهاز حماية فوق التيار، تحت التيار و فوق درجة الحرارة.
◆فريدةقفل الأمانمصممةالتي تحمي المشغل من أضرار الإشعاع.
◆اعتماد نطاق أوسع من قيم KV وحل مشكلة صعوبة النطاق الإشعاعي القصير.
◆وظيفة تأخير التعرض ------ tيمكن تعيين وقت التأخير أقل من 10 دقائق للحفاظ على سلامة المشغل من مكان العمل.
◆تتطابق مع مختلف المولدات وتعمل بشكل موثوق
◆عدد التعرضات التي يمكن تراكمها.
(بعد أن تكون الوحدة جاهزة، ولكن قبلاضغط على مفتاح "ON" ، يمكنك الضغط على مفتاح "A" (مفتاح التأخير) ثلاث مرات للتحقق من عدد التعرض ، ولا يوجد مفتاح للعودة)
◆Wإصدار مصباح التحذيرمحطة توصيل الأسلاكقفل الباب مع الآلة
(الباب-الآلة القفل عندما يفتح الباب الرئيسي، والجهاز قطع الجهد العالي تلقائيًا لحماية المشغل)
المعلمات التقنية الرئيسية
|
النوع البند |
المواد المعدنية |
||
|
السماكة القصوى للخروج الفولاذ (A3) |
50ملم |
||
|
المسافة المحورية |
600ملم |
||
|
وقت التعرض |
خمس دقائق |
||
|
نوع الفيلم |
Agfa D7 |
||
|
ورق الرصاص المزدوج شاشة مكثفة |
0.03 |
||
|
التخلص من الغرف المظلمة |
20±2°C |
||
|
التنمية |
خمس دقائق |
||
|
السوداء |
1.5 |
||
|
المدخلات |
الجهد (V) |
220 فولت ± 10% 50-60 هرتز |
|
|
السعة (KVA) |
3.0 |
||
|
الناتج |
الجهد في الأنابيب (KVP) |
150 إلى 300 |
|
|
تيار الأنابيب (ما) |
5 |
||
|
الاستقرار |
± 1% |
||
|
الأشعة السينية أنبوب |
التركيز mm2 |
2.5×2.5 |
|
|
زاوية الإشعاع |
40±5 درجة |
||
|
الحساسية |
k≤1.8% |
||
|
وضع العمل |
التشغيل المتقطعRوقت الانتشار إلى وقت التبريد هو 1:1 |
||
|
الأشعة السينية جهاز التحكم |
البعد |
350 × 290 × 160 |
|
|
الوزن |
11 كجم |
||
|
هيكل الدوائر |
التحكم بالميكرو كمبيوتر، هيكل وحدات، إشارة صوتية |
||
|
الأشعة السينية مولد |
التبريد |
تبريد الهواء القسري |
|
|
العزل |
SF6 العزل الغازي |
||
|
ضغط العمل |
0.35Mpa-0.45Mpa |
||
|
البعد |
335 × 335 × 700 |
||
|
الوزن (كيلوغرام) |
39.5 كجم |
||
|
درجة حرارة العمل |
-10°C- +40°C |
||

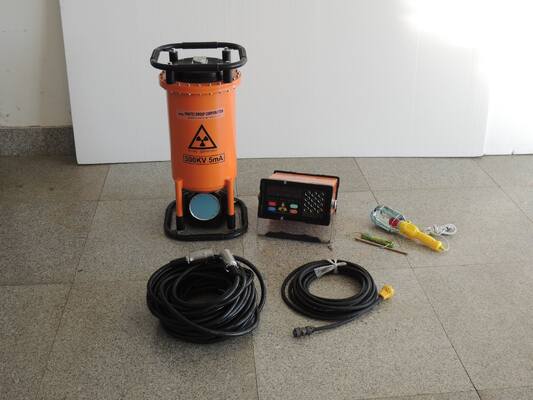

التسليم القياسي
|
أنابيب للأشعة السينية السيراميكية الموجهة |
1 قطعة |
|
|
مولد |
1 مجموعة |
|
|
اتصالات الكابلات عالية الجهد |
1 قطعة |
25 متر |
|
جهاز التحكم |
1 مجموعة |
|
|
كابل الطاقة |
1 قطعة |
10 أمتار |
|
كابل الأرض |
1 قطعة |
5 أمتار |
|
الملحقات |
1 مجموعة |
|
|
(بما في ذلك: مصباح إنذار، 1 قطعة؛ حرف الرصاص، 1 مربع؛ كاسيتات فيلم مظلمة 5 قطعة؛ شاشة مكثفة 5 قطعة؛ مقياس دخول الأسلاك (IQI) 1 مجموعة؛ فيوز1 قطعة) |
||
ملحقات اختيارية:
منصة الاختبار، IQI/مقياس دخول الأسلاك، حرف الرصاص/الأرقام، شريط الرصاص، كاسيت، شاشة الرصاص، مقياس جرعات شخصي، مشاهد فيلم، مقياس الكثافة، مطور فيلم، ضوء غرفة مظلمة، كتلة معايرة RT الخ.
