تفاصيل المنتج:
|
| نطاق الكشف: | 0 - 10000 ملم | تكرار: | 0.2 – 20 ميجا هرتز |
|---|---|---|---|
| سرعة الصوت: | 100 – 20000 متر/ثانية | تحول النبض: | -5 إلى 3400 ميكروثانية من الفولاذ (يعتمد على النطاق) |
| أساليب العمل: | صدى النبض، ثنائي، ومن خلال الإرسال | نقطة الصفر للمسبار: | 0 - 100 ميكروثانية |
| النطاق الديناميكي: | ≥ 40 ديسيبل | ||
| إبراز: | جهاز FD350 لكشف العيوب بالموجات فوق الصوتية IP65,جهاز قياس السماكة بالموجات فوق الصوتية 640×480 LCD,كاشف عيوب صناعي عالي الحساسية |
||

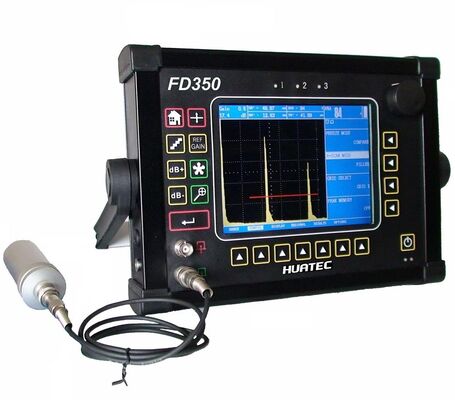

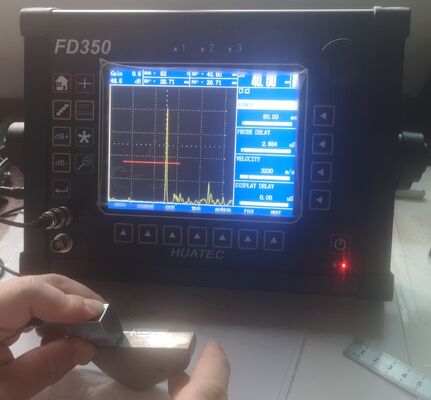

FD350 IP65 أداة قياس الأخطاء والسمك بالموجات فوق الصوتية 640×480 لون TFT LCD عالية الحساسية الكشف عن العيوب الصناعية الزائدة
هذا الجهاز هو أداة الكشف عن العيوب بالموجات فوق الصوتية وقياس السُمك.ومجموعة متنوعة من بيانات قياس السماكة في سجل البيانات.
معلومات المنتج:
·معايرة آلية مكاسب آلية
·تصوير الفيديو الآلي لعملية الاختبار واللعب
·AWS D1.1،DAC/TCG، JIS DAC/TCG،AVG،DGS، A scan وB scan
·التقاط عالية السرعة والضوضاء المنخفضة جداً
·البيوت المعدنية الصلبة (IP65)
·مشاهدة التباين العالي لشكل الموجة من الأضواء الساطعة
·يمكن تصدير برامج الكمبيوتر وال تقارير القوية إلى Excel
·حجم صغير، نموذج خفيف الوزن
المؤشر التقني الرئيسي:
|
الوظائف |
المعايير |
|
التكرار |
0.2 20 ميغاهرتز |
|
نطاق الكشف |
0 - 10000 ملم |
|
سرعة الصوت |
100 20000 متر/ثانية |
|
أساليب العمل |
صدى النبض، مزدوج، ونقل عبر |
|
تحول النبض |
-5 إلى 3400 μs في الصلب (اعتمادا على النطاق) |
|
نقطة الصفر للمسبار |
0 100 μs |
|
تعديل الأرباح |
(0-110) ديسيبل، الخطوة:0.205، 1.0، 2.0، 6.0، 120، يمكن تعريفها من قبل المستخدم ((0-24)) ، وقفل |
|
خطأ خطي عمودي |
≤ 3% |
|
خطأ خطي أفقي |
≤0.1% |
|
النطاق الديناميكي |
≥40 ديسيبل |
|
فائض الحساسية |
≥60dB (عمق 200 ملم ، ثقب أسفل مسطح) |
|
الاتصالات |
الاتصال بالكمبيوتر عبر RS232 أو USB |
|
متوسط الـ "وايب" الكهربائي |
≤20% |
|
شاشة LCD TFT ملونة |
5.25×3.875× (133×98 ملم) ، 640×480 بكسل VGA، لون |
|
إنذار البوابة |
إنذار صوتي بوابة دخول الموجة / بوابة فقدان الموجة ، العرض ، الارتفاع ، الموقع ، التوجيه المستمر |
|
وقت عمل البطارية |
7 ساعات |
|
درجة حرارة العمل |
-10°C-60°C |
|
القوة |
220VAC، 110VDC |
|
حجم المظهر |
11.9W × 9.9H × 2D (302 × 251 × 51 ملم) |
|
الوزن الصافي |
5بطارية ليثيوم أيون (2.5 كجم) ؛ 4.8 باوند (2.2 كجم) بدون بطارية |
الخصائص:
هذا الجهاز يمتد من الأداء ومجموعة من التطبيقات التي يمكن أن تكون قادرة على تلبية من قبل أداة محمولة.& موثوقية من هذه السلسلة من الأدوات.
The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspections. يمكن عرض أشكال الموجات المرجعية ومقارنتها مع A-Scans الحية بألوان مختلفة لتفسير سهل لنتائج الاختبار. يتم إجراء تعديلات التشغيل بسهولة وبسرعة باستخدام أزرار الدوران.
• شاشة LCD ذات دقة عالية (640 × 480 بكسل) ملونة مع ديناميكية الصدى
• تشغيل بسيط مع ضبط زر الدوران السريع
• يزن 4.8 باوند فقط بما في ذلك البطاريات للاستخدام المريح في أي مكان
• بوابتان مستقلتان للفشل مع خروجات TTL & Analog في الوقت الحقيقي للتعامل مع مجموعة واسعة من التطبيقات (بالإضافة إلى بوابة واجهة اخيارية ثالثة)
• قدرة 200 كيلو هرتز إلى 20 ميغاهرتز مع ثلاث نطاقات تردد قابلة للاختيار لمطابقة المسبار لأفضل أداء
• أكثر من 1K هرتز PRF (وتردد تردد النبض مع جميع النطاقات في الصلب يلغي "صدى الأشباح" مما يجعلها مثالية لاختبار المواد النظيفة الصوتية الطويلة
• مقارنة أشكال الموجات المرجعية المتجمدة مع A-Scans الحية بألوان مختلفة لتفسير نتائج الاختبار بسهولة
• سجل البيانات الحرفية والرقمية (بما في ذلك تنسيق ملف الشبكة) للتخزين المرن والمريح لمجموعات البيانات وقراءات السماكة
• DAC / TCG متعدد المنحنى تصحيح لخلافات المسافة / السعة من فقدان المواد وانتشار الحزمة
• ست ساعات من الاستخدام على 6.6 أور لي.
• ستة مخططات عرض لون يمكن للمستخدم تحديدها ومراقبة الوضوح لسهولة المشاهدة في جميع ظروف الإضاءة
• اختر من بين 8 ألوان أشكال الموجات
• أربعة إعدادات خفيفة قابلة للاختيار (50, 75, 150, & 500 أوم) لتحقيق أداء أفضل للمسبار
• وظائف تشغيل لتحديد العمق ، المسافة السطحية ، مسار الصوت إلى العيوب ، وقدم التفتيش تلقائيًا باستخدام مسبار موجة القطع (حزمة الزاوية)
• تصحيح RF لعكس المرحلة وتطبيقات القياس الرقيق
• CAL التلقائي يجعل المعايرة بسيطة وسهلة
• 0.040 ‰ الحد الأدنى للمدى (في الصلب) لتطبيقات القياس الرقيقة
• وظيفة خطوة ديسيبل مع ستة زيادات مكاسب
• سجل بيانات السماكة مع تسمية الحروف الرقمية لمعرفة الموقع، تنسيق ملف الشبكة، الملاحظات وقدرات التحرير
• تخزين ومعاينة وتحرير مجموعات البيانات باستخدام A-Scans للاستدعاء السريع وإعداد الأداة
• وضع خاص "خلف التجميد" يسمح بتعديل الديناميكي للقاعدة الزمنية على شاشات A-Scan المجمدة
• حقيبة حمل متعددة الاستخدامات ومرنة مع حزام رقبة قابلة للتعديل لسهولة النقل والاستخدام في المناطق ذات الوصول المحدود
التسليم القياسي:
وحدة الكشف عن العيوب بالموجات فوق الصوتية المحمولة
دليل التشغيل
مسبار الشعاع المستقيم
مسبار شعاع الزاوية ((60 درجة)
كابل المسبار
برنامج الكمبيوتر
كابل الكمبيوتر الشخصي المتسلسل
محول التيار المتردد/شاحن
حقيبة حمل
ملحقات إضافية:
المسبار المستقيم (5MHZ-ф20)
المسبار المستقيم (2.5MHZ-ف20)
مسبار مستقيم (2.25MHZ-ف20)
المسبار المستقيم (1MHZ-ف20)
مسبار الزاوية (4MHZ-45درجة، 8*9mm)
مسبار الزاوية (4MHZ-60درجة، 8*9mm)
زاوية المسبار (4MHZ-70درجة، 8*9mm)
مسبار الزاوية (4MHZ-80درجة، 8*9mm)
زاوية المسبار (2MHZ-45درجة، 8*9mm)
مسبار الزاوية (2MHZ-60 درجة، 8 * 9mm)
مسبار الزاوية (2MHZ-70 درجة، 8 × 9mm)
زاوية المسبار (2MHZ-80درجة، 8*9mm)
المسبار T/R (5MHz-ф20mm، التركيز 15mm)
المسبار T/R (2.5MHz-ф20mm، التركيز 15mm)
كابل الاتصال بالمسبار (BNC-BNC)
كابل الاتصال بالمسبار (BNC-Lemo 00)
كابل الاتصال بالمسبار (Lemo 01-BNC)
كابل الاتصال بالمسبار (Lemo 01-Lemo 00)
بطارية ليثيوم أيون
محول الطاقة (4A / 9V)
كابل الطاقة
علبة جلدية
كتلة الاختبار V1
كتلة الاختبار V2
وحدات الاختبار DAC، ASME، الخ
