تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية | عرض: | 2.4 بوصة شاشة TFT QVGA ((320×240) لون OLED مع نسبة التباين 1010:1 |
|---|---|---|---|
| مبدأ العمل: | طريقة النبض / الصدى / الصدى بالموجات فوق الصوتية باستخدام مسبار كريستال مزدوج | نطاق القياس: | 0.5 إلى 508 ملم (0.025 إلى 20.00 بوصة) |
| إبراز: | مقياس سمك بالموجات فوق الصوتية مع A Scan,من خلال جهاز قياس سمك الطلاء,معدات اختبار بالموجات فوق الصوتية بمسح B |
||

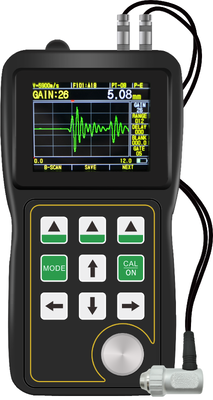

TG-5100D في الوقت الحقيقي A مسح و B مسح من خلال غلاف مقياس سمك بالموجات فوق الصوتية
الخصائص الوظيفية الرئيسية
1قائمة تكوين المعلمات البسيطة
2. في الوقت الحقيقي A- المسح. يمكن للمستخدم أن نرى شكل موجة إشارة الموجات فوق الصوتية مباشرة على الشاشة، والتي تستخدم للتحقق من القراءة سمك هو الصحيح، وتحليل سبب المشكلة،ومساعدة المستخدم على إيجاد حل للمشكلة.
3عندما يتم ربط المسبار مع قطعة العمل، يتم عرض قيمة السماكة في الخط الأبيض.
4إنذار السماكة: يمكن تعيين حد سمك الإنذار ، ويمكن تغيير لون قراءة السماكة بشكل ديناميكي أثناء الإنذار.
5وضع أقصى: التقاط القيم القصوى والحد الأدنى في عملية القياس
6وضع الفرق: الحصول على الفرق بين قيمة قياس السماكة الحالية والسمك الاسمي ونسبة مئوية من قيمة الفرق والسمك الاسمي
7دعم وحدات سمك المليمتر والبوصة
8وظيفة تخزين البيانات ذات القدرة الكبيرة: يمكنها تخزين 100000 قيمة سمك
9يمكن اختراق الطلاء على سطح قطعة العمل، وقياس مباشرة سمك الركيزة
10يمكن للمستخدم اختيار دقة القياس في النظام المتري x. XX و X.X، وفي النظام البريطاني x. XX و X.X
11. واجهة متعددة اللغات اختيارية
12وقت الاستعداد حتى 35 ساعة
المعلمات التقنية
|
العرض |
2.4 بوصة TFT QVGA ((320 × 240) شاشة OLED ملونة بنسبة تباين 1010:1 |
|
مبدأ العمل |
طريقة النبضات بالموجات فوق الصوتية / الصدى / الصدى باستخدام مسبار كريستال مزدوج |
|
نطاق القياس |
0.5 إلى 508 ملم (0.025 إلى 20.00 بوصة) |
|
دقة القياس |
0.01 أو 0.1mm ((0.001 أو 0.01in) |
|
الوحدة |
مليمتر أو بوصة |
|
وضع العرض |
وضع قيمة السُمك، وضع التقاط الحد الأدنى/الحد الأقصى، وضع الفرق/الحد |
|
تصحيح مسار V |
تصحيح مسار V التلقائي يعوض عن عدم خطية المسبار التوأم |
|
معدل تحديث القياس |
اختياري 4HZ، 8HZ، أو 16HZ في الثانية |
|
نطاق سرعة المادة |
500-9999m/s,0.0179-0.3937ينج / يو |
|
لغة العمل |
الصينية / الإنجليزية / الفرنسية (اختياري) |
|
جهاز الإنذار |
إنذار أقصى سرعة، تغيير ديناميكي في سمك القراءة اللون عند إنذار |
|
إمدادات الطاقة |
بطاريتان من الـ 1.5 فولت |
|
وقت التشغيل |
بطاريتان AA، أكثر من 35 ساعة من الخدمة |
|
الجهاز لإيقافه |
اختياري إيقاف التشغيل التلقائي بعد عدم تنفيذ أي عملية لمدة 5 أو 10 أو 20 دقيقة أو إيقاف التشغيل يدويًا |
|
الحجم |
-10 إلى +50 درجة مئوية، حتى 20 درجة مئوية مع متطلبات خاصة |
|
الوزن |
153ملم×76ملم×37mm ((H×W×د) |
|
مدة الصلاحية |
تحتوي على بطارية 280g |
|
الضمان |
12 شهراً |
التسليم القياسي
الوحدة الرئيسية TG-5100D
المسبار مع الكابل
النباتات المشتركة
حقيبة حمل
إرشادات استخدام
شهادة المعايرة
الملحقات الاختيارية
|
مسبار درجة حرارة عالية |
مسبار الحديد الزهري |
|
مسبار الأنابيب الضيقة |
مسبار مصغر |
|
كابل المسبار |
كتلة خطوة |
|
غطاء مطاطي |
|
المسبار مع نطاق القياس
|
المسبار الموصوف |
التكرار(MHZ) |
منطقة الاتصال قطر |
نطاق القياس (في الفولاذ) |
الاتصال المسموح به الحرارة |
|
مسبار الحديد الزهر ZT12 |
2 |
16.2ملم |
(4.0 ~ 508.0)ملم |
(-10~60)ج |
|
المسبار القياسي PT12 |
5 |
13.5ملم |
(1.2~200.0) ملم |
(-10~60)ج |
|
المسبار القياسي PT08 |
5 |
11ملم |
(0.8~100.0) ملم |
(-10~60)ج |
|
المسبار القياسي TC510 |
5 |
13.5ملم |
(1.0~270.0) ملم |
(-10 ~ 70)ج |
|
مسبار الأنابيب الكريستالية الصغيرة PT06 |
7.5 |
8 ملم |
(0.8~30.0) ملم |
(-10~60)ج |
|
مسبار مصغر PT04 |
10 |
6 ملم |
(0.7~12.0) ملم |
(-10~60)ج |
|
مسبار درجة حرارة عالية |
5 |
14ملم |
(4.0~80.0) ملم |
أقل من 480oج |
