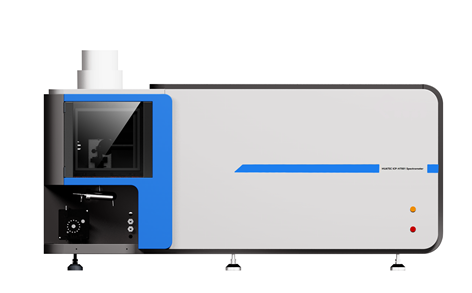

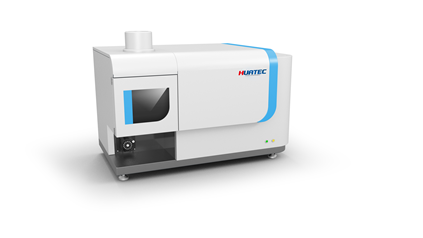

جهاز مطياف الانبعاث الذري بالبلازما المقترنة بالحث (ICP-OES) أحادي القناة ICP-H7001 بنظام مراقبة بلازما عمودي وضبط تلقائي

ICP-H7001 فحص قناة واحدة طيف ICP نظام مراقبة البلازما العمودية ضبط تلقائي تحليل طيف ICP-OES

1وصف الأداة ومتطلبات البيئة

1.1 وصف الأداة

HUATEC ICP-H7001 هو طيف طيفي للانبعاثات البلازما المزدوج بشكل استقراعي مع أنبوب مضاعف ضوئي عالي الحساسية كجهاز كشف.إنه يختبر عناصر متعددة ويمكنه قياس ما يصل إلى 70 نوع من العناصريحتوي على مولد راديو عالي التردد في الحالة الصلبة، وتعديل تلقائي، وبرمجيات مع واجهات تشغيل الصينية والإنجليزية،قناة غاز الأرجون، أنبوب مياه التبريد، ونظام أخذ عينات عالية الحساسية (مستوردة ذرة عالية الكفاءة مع غرفة ذرة أنبوب مزدوج).

1.2 المتطلبات البيئية

1.2.1لا تضع الجهاز مباشرة بالقرب من النافذة أو الباب لتجنب التنقيب والغبار والغازات المآكلة والاهتزاز.

1.2.2الرجاء الابتعاد عن التداخل الكهرومغناطيسي القوي

1.2.3درجة حرارة البيئة: 20-25°C.

1.2.4رطوبة العمل: ≤ 70٪

1.2.5يجب وضع الجهاز على مقعد عمل مستقر دون اهتزازات ويجب أن يكون هناك نظام إخراج فوق الجهاز.يجب ألا يكون هناك ضوء قوي أو تداخلات كهرومغناطيسية قوية بالقرب من الأداة، ويجب ألا يكون هناك غازات قوية تآكل في البيئة.

2المعلمات التقنية الرئيسية

3نظام الحقن

3.1 أنبوب الشعلة: أنبوب مستطيل من الكوارتز متكامل (التكنولوجيا الممتازة)

3.2 المزلق: ذوبان مركزي عالي الدقة والكفاءة 2 مل/دقيقة

3.3 غرفة الذخرية: غرفة ذخرية مزدوجة أفقية مع تكنولوجيا براءة اختراع

3.4 الاستهلاك الإجمالي للأرجون: أقل من 14 لتر/دقيقة

3المضخة البيريستالستية هي مضخة ذات خمسة قنوات 15 عجلة ذات تصميم تلقائي بالكامل، وسرعة المضخة البيريستالستية قابلة للتعديل بشكل مستمر.

3.6 نظام حقن النوع المنقسم يقلل من تأثير درجة الحرارة العالية على التفجير في الأنبوب المستطيل، ويمكن أيضا مراقبة مباشرة تقدم العينة،تسهيل القضاء في الوقت الحقيقي على الحالات غير الطبيعية.

إذا توقف الجهاز عند استنفاد مصدر الغاز، فإنه لن يسبب فقط ضررًا كبيرًا في مصدر الطاقة، بل سيؤدي أيضًا إلى حرق أنبوب الشعلة.يتم تحديد استقرار مصدر الغاز عن طريق مراقبة في الوقت الحقيقي من قيمة ردود الفعل الجهد في نهاية المدخول للأداةبمجرد انخفاض القيمة ، يتم إيقاف إمدادات الطاقة على الفور ، ويمكن أن يستمر الغاز المتبقي داخل الأداة في التبريد.

3.8 مراقبة الفيديو للشعلة: يزود الجهاز بنظام حساس للغاية للكشف عن الشعلة وكاميرا مراقبة فيديو بصرية.والتي يمكن أن تلاحظ حالة اللهب في غرفة الاحتراق في الوقت الحقيقي وتغلق تلقائيًا مصدر الطاقة الراديوي عند إيقاف تشغيل المحرك لحماية المكونات المهمة للأداة.

4مولد الراديو اللاسلكي و البلازما

4.1 النوع: مولد الراديو الراديوي عالي التردد في الحالة الصلبة، تبريد سريع بالماء (التكنولوجيا المختصة ببراءة) ، ضبط تلقائي.

4.2 تردد: 27.12 ميه هرتز

4.3 الطاقة: 500W~1600W، قابلة للتعديل باستمرار، بدقة تعديل 1W، استقرار الطاقة: <0.1%.

4.4 إشعال البلازما هو التحكم التلقائي بالكامل ، ولا تحتاج إلى ضبط جميع معايير التشغيل مثل معدل تدفق الغاز الناقل يدويًا باستثناء مصدر الطاقة الرئيسي لـ ICP-OES.

4.5 خصائص مصدر الطاقة: مجهزة بحماية الطاقة العكسية لمصدر الطاقة الراديوي (التكنولوجيا الممتازة)

4.6 استبدال الأدوات: استبدال نظام الحقن بسرعة باستخدام أدوات أنابيب مستطيلة براءة اختراع ومنصة تركيب أنابيب مستطيلة.

5نظام بصري

5.1 الاستقرار البصري: تم تصميم النظام البصري بأكمله على نفس المنصة مثل نظام الحقن، ولديه قياسات زلزالية، ولا تؤثر الاهتزازات الأرضية العامة على أدائه التحليلي.

5.2 نوع النظام: نوع تشينيتينا (نوع C-T) ، بعرض محوري 1000 ملم.

5.3 يجب الاحتفاظ بالنظام البصري في درجة حرارة ثابتة، مع استقرار درجة حرارة ± 0.1 درجة مئوية.

الحد الأدنى لمسافة خطوة محرك المسح هو 0.0004nm.

6برنامج التحكم:

6.1 البرنامج سهل التشغيل وبديهي، مع وظائف تحليل نوعي وشبه كمية وكمية، فضلا عن وظائف تحسين أدوات التشخيص.البرنامج متاح في كل من الصينية والإنجليزية الإصدارات، ويمكن التبديل وفقا للاحتياجات. تنسيق نموذج النتائج تقرير هو PDF، إكسل، الملف الإلكتروني أو الطباعة المباشرة، ويمكن أن يكون قالب اللغة الإنجليزية.يمكن تشغيل برنامج التحكم تحت النسخة الإنجليزية من ويندوز.

6.2 من خلال تحسين خوارزميات البرمجيات، يمكن تحقيق أساليب استنتاج مصفوفة في الوقت الحقيقي، مما يسمح بالتكبير في الوقت الحقيقي من الإحداثيات ثنائية الأبعاد للطيف مع التداخل،تسهيل معالجة الطيف- النقرة واحدة الحساب التلقائي للنتائج يلغي المتاعب من معالجة البيانات الثانوية للعملاء.

6.3 يمكن تعيين وظيفة تتبع مراجعة تكوين البرمجيات إلى إعدادات متعددة المستخدمين والإذنات المتعددة. يمكن للمستخدمين تمكينها وفقًا لاحتياجاتهم، وفي نفس الوقت ،يمكن حفظ البيانات المقاسة على الخادم للنسخ الاحتياطي.

6.4 سيتم تنفيذ تصحيح طول الموجة في الوقت الحقيقي تلقائيًا لكل قياس للخط الطيفي لضمان موقع الذروة الدقيق.

يحتوي البرنامج 6.5 على وظيفة تتبع ويمكن أن يعرض نتائج حساب العينة الحالية في الوقت الحقيقي أثناء التتبع.

6.6 وظيفة حماية السلامة التلقائية بالكامل، الاتصال بالأداة والتحكم بها باستخدام بطاقات التحكم، وضع المراقبة يتم التحكم به وتحسينه بواسطة البرنامج،مع وظيفة التحكم في سرعة المضخة البريستالستية.

6.7 برامج تشخيص الأدوات والاتصالات بالشبكة ووظائف إعادة معالجة البيانات.

6.8 يحتوي البرنامج على وظيفة إدارة أرشيف البيانات، ويدعم نسخة احتياطية للبيانات واستردادها وحذفها، ويدعم إصدار البيانات بتنسيق نصي.
