تفاصيل المنتج:
|
| تردد التشغيل: | 128 هرتز، 512 هرتز، 1 كيلو هرتز | نطاق القياس: | 0-20 متر |
|---|---|---|---|
| حساسية: | 10 مللي أمبير على عمق دفن 1 متر | دقة العمق: | ±2.5% من العمق (بدون تداخل من خطوط الأنابيب المجاورة) |
| تيار الإخراج: | 100 مللي أمبير، 300 مللي أمبير، 600 مللي أمبير، 1 أمبير، 1.5 أمبير، 2 أمبير، 2.5 أمبير، 3 أمبير | مسافة الإطلاق: | الحد الأقصى 30 كم |
| إمدادات طاقة التيار المتردد: | 220 فولت/50 هرتز تيار متردد | درجة حرارة التشغيل: | -20 ℃ إلى +50 ℃ |
| إبراز: | كاشف تآكل خطوط الأنابيب تحت الأرض,نظام رسم خرائط لتيار الأنابيب,كاشف عيوب الطلاء HD-170PCM |
||
كاشف عيوب الطلاء المضاد للتآكل لخطوط الأنابيب تحت الأرض HD-170PCM نظام رسم خرائط تيار خطوط الأنابيب
نظرة عامة3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.

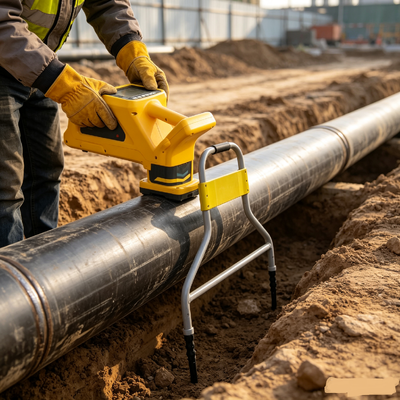

يمكن لكاشف حالة الطلاء المضاد للتآكل لخطوط الأنابيب المتكامل من HUATEC فحص خطوط الأنابيب المدفونة دون الحاجة إلى الحفر، وتقييم تلف الطلاء الخارجي المضاد للتآكل لخطوط الأنابيب المدفونة كميًا، وتحديد موقع وقياس عمق خطوط الأنابيب بدقة. لا يمكن استخدام تقنية الكشف هذه كوسيلة للفحص والقبول لخطوط الأنابيب المكتملة حديثًا فحسب، بل أيضًا للمراقبة المنتظمة لخطوط الأنابيب قيد التشغيل. يمكن لفحص حالة الطبقة الواقية لخطوط الأنابيب المدفونة وإجراء الاستبدال والإصلاح المستهدف إطالة العمر التشغيلي لخطوط الأنابيب وتوفير مبلغ كبير من أموال الصيانة والتجديد. وهي قابلة للتطبيق على نطاق واسع لتقييم جودة الطلاءات الخارجية المضادة للتآكل لخطوط الأنابيب المضادة للتآكل للنفط والغاز الطبيعي وغاز المدن ومياه الصنبور، وما إلى ذلك.
المعلمات الفنية3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
|
المستقبل3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة. |
*أوضاع تحديد الموقع: وضع الوادي، وضع الذروة، وضع الذروة الواسعة، وضع سهم الذروة طرق قياس العمق: قراءة مباشرة للعمق، قياس العمق بطريقة 80%، قياس العمق بطريقة 50% *تردد التشغيل: 128 هرتز، 512 هرتز، 1 كيلو هرتز *دقة تحديد الموقع: ± 2.5% من العمق (بدون تداخل من خطوط الأنابيب المجاورة) *دقة التيار: ± 2.5% من التيار الفعلي (بدون تداخل من خطوط الأنابيب المجاورة) *دقة العمق: ± 2.5% من العمق (بدون تداخل من خطوط الأنابيب المجاورة) *نطاق القياس: 0-20 متر *رسم خرائط التيار: يمكنه قياس حجم تيارات الإشارة المختلفة بدقة واتجاه تلف الطلاء المضاد للتآكل *الحساسية: 10 مللي أمبير عند عمق دفن 1 متر *تسجيل البيانات: موقع خط الأنابيب، عمق الدفن، حجم التيار في الأنبوب، المسافة بين نقاط القياس *تنزيل البيانات: يمكن تنزيل البيانات المسجلة إلى الكمبيوتر *خلية البطارية: بطارية ليثيوم، قادرة على العمل المستمر لمدة 24 ساعة *مادة الغلاف: بلاستيك هندسي ABS *الأبعاد الكلية: 62x30x15 سم *الوزن: 2.5 كجم المرسل: *تحديد موقع الضرر: تحديد موقع واتجاه نقطة تلف الطلاء المضاد للتآكل بدقة تصل إلى 2 سنتيمتر *تيار الخرج: 100 مللي أمبير، 300 مللي أمبير، 600 مللي أمبير، 1 أمبير، 1.5 أمبير، 2 أمبير، 2.5 أمبير، 3 أمبير *جهد الخرج: 120 فولت كحد أقصى |
|
*قدرة الخرج: 150 واط كحد أقصى |
*مسافة الإرسال: 30 كم كحد أقصى *مزود طاقة التيار المتردد: 220 فولت / 50 هرتز تيار متردد *مدخل التيار المستمر: بطارية ليثيوم 24 فولت، 20 أمبير ساعة *درجة حرارة التشغيل: -20 درجة مئوية إلى +50 درجة مئوية *مادة الغلاف: بلاستيك هندسي ABS *الأبعاد الكلية: 38x28x18 سم *الوزن: 8.8 كجم الكاشف (إطار A):*دقة تحديد الموقع: ≤ 5 سم*التحكم في الكسب: كسب تلقائي، النطاق: 0-140 ديسيبل*دقة تحديد الموقع: ≤ 5 سم *تحديد موقع الضرر: تحديد موقع واتجاه نقطة تلف الطلاء المضاد للتآكل بدقة تصل إلى 2 سنتيمتر *مصدر الطاقة: حزمة بطارية ليثيوم 7.4 فولت *ساعات العمل: ≥ 24 ساعة |
|
*الوزن: 2.5 كجم |
الميزات : *مرشح رقمي DSP بحلقة قفل طور فائقة النطاق الضيق 0.2 هرتز *يعزز المستقبل عالي الحساسية بشكل كبير عمق ومسافة الكشف. *كاشف ACVG (إطار A) مستقل، لا حاجة للاتصال بالمستقبل، موثوقية عالية؛ *يحتوي إطار A على وظائف عرض جهد البطارية، وقياس قيمة ديسيبل لحجم نقطة تلف طبقة الحماية من التآكل، ومؤشر اتجاه نقطة تلف طبقة الحماية من التآكل. *وظيفة تحديد المواقع بنظام تحديد المواقع العالمي (GPS)، ورسم خرائط تلقائي لمسارات خطوط الأنابيب؛ |
*تشير الأسهم اليسرى واليمنى إلى موقع خط الأنابيب، مما يسمح بتحديد موقع خط الأنابيب بسرعة.3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
*يمكن لبرنامج تحليل البيانات حساب قيمة Y لمعدل توهين التيار، وقيمة P لكثافة نقاط تلف الطلاء المضاد للتآكل، وقيمة مقاومة العزل Rg لطلاء الحماية من التآكل.
*تتوافق نتائج التصدير لبرنامج تحليل البيانات مع المعيار الوطني (GB/T 19285-2014).
*يحتوي برنامج تحليل البيانات على شهادة تسجيل حقوق الطبع والنشر للبرنامج.
مبدأ العمل

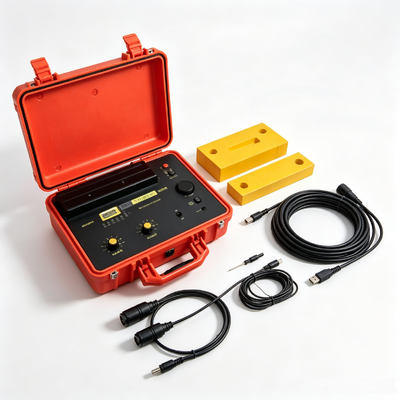

يتكون HD-170PCM من ثلاثة أجزاء: المرسل والمستقبل والكاشف (إطار A). المرسل هو جهاز مستقل لإخراج إشارة الكشف من 0.1 أمبير إلى 3 أمبير، ويستخدم المستقبل المحمول لتتبع مسارات خطوط الأنابيب، وتحديد نقاط التلف بدقة، وقياس التيار. تنخفض شدة التيار على خط الأنابيب مع زيادة المسافة. في ظل ظروف ثبات قطر الأنبوب ومادة الأنبوب وبيئة التربة، كلما كان عزل الطبقة المضادة للتآكل عن الأرض أفضل، قل فقدان التيار وكان التوهين أصغر. على العكس من ذلك، إذا كان الطلاء المضاد للتآكل تالفًا، مثل التقادم، والتقشير، وكان أداء العزل أسوأ، فسيكون فقدان التيار أكثر حدة وسيكون التوهين أكبر.
عند تحميل إشارة التردد المنخفض للغاية (CP) القريبة من إشارة التيار المستمر على خط الأنابيب، فإن التدرج الجهدي الذي تشكله نقطة تلف طبقة الحماية من التآكل للأنبوب والتربة ينشئ وفقًا لذلك توزيعًا للمجال الكهربائي الأرضي على الأرض فوق خط الأنابيب. كلما اقتربنا من نقطة التلف، زاد التدرج الجهدي، وزادت كثافة التيار على الأرض فوق خط الأنابيب. بشكل عام، كلما زادت مساحة التعرض، زادت كثافة التيار بالقرب منها، وزاد التدرج الجهدي الأرضي. يكتشف جهاز المسبار موقع خط الأنابيب، مع إبقاء الكاشف في موقع خط الأنابيب. يقيس كاشف التدرج الجهدي قيمة التدرج الجهدي (ديسيبل) فوق خط الأنابيب واتجاه التيار (CP) في التربة لتحديد شدة تلف خط الأنابيب والموقع الدقيق لنقطة تلف طبقة الحماية من التآكل.
برنامج التقييم
:
1. نظرة عامة على البرنامج
للتعاون مع المعالجة اللاحقة وتحليل بيانات الكشف الميداني لأجهزة الكشف عن طبقة الحماية من التآكل الخارجية لخطوط الأنابيب تحت الأرض في السوق الحالية (بما في ذلك معلومات الموقع الجغرافي لخط الأنابيب المستهدف، ومعلومات عمق الدفن، ومعلومات التيار في الأنبوب، وحجم نقطة تلف طبقة الحماية من التآكل، وما إلى ذلك)، وفقًا للمعيار الوطني (GB/T 19285-2014) والمعايير الصناعية ذات الصلة، قم بتوفير تقرير تقييم الطلاء المضاد للتآكل لقسم الأنبوب الذي تم اختباره (تقرير رسومي، تقرير نصي)، وقدم للمستخدمين نتائج التقييم التصنيفي لتوهين التيار الحالي وكثافة نقاط تلف الطلاء المضاد للتآكل لتحديد تدابير المعالجة اللاحقة: مراقبة طبقة الحماية من التآكل، الإصلاح المحلي لطبقة الحماية من التآكل، الإصلاح الرئيسي لطبقة الحماية من التآكل، وما إلى ذلك، ويمكن طباعتها في شكل تقارير، مما يوفر أساسًا مرجعيًا موثوقًا لأصحاب خطوط الأنابيب ويسهل الأرشفة.
2. وظائف البرنامج
بناءً على بيانات القياس الميداني لخط الأنابيب المدفون بواسطة المستقبل (مثل التيار، عمق الدفن، خط الطول وخط العرض، المسافة، حجم نقطة التلف، إلخ)، يتم إنشاء منحنيات وتقارير ذات صلة. يحتوي البرنامج على الوظائف التالية:
1. يمكن توصيله بمستقبل مقياس خط الأنابيب، ويمكن استيراد بيانات التيار، وعمق دفن خط الأنابيب، وخط الطول وخط العرض، والمسافة والبيانات الأخرى المحفوظة أثناء عملية القياس إلى البرنامج (أو يمكن إدخال البيانات ذات الصلة التي تم جمعها في الموقع يدويًا). في الوقت نفسه، في الحالة المتصلة، يمكن مسح البيانات المحفوظة في الجهاز.
2. بعد استيراد البيانات، يمكن للبرنامج حساب قيمة Y لمعدل توهين التيار، وقيمة P لكثافة نقاط تلف طبقة الحماية من التآكل، وقيمة مقاومة العزل Rg لطبقة الحماية من التآكل بناءً على البيانات المستوردة.3. يمكن تحرير البيانات المستوردة والبيانات بعد الحسابات ذات الصلة.
4. يمكن تصفح البيانات، ويمكن عرض البيانات المحفوظة في شكل جداول إحصائية. يمكن أيضًا تصديرها بتنسيق جدول Excel أو Word لسهولة العرض. يجب حفظ التقرير المشكل بتنسيق مستند Word أو بتنسيق مستند PDF.
