كاشف عيوب بالموجات فوق الصوتية لقضبان السكك الحديدية FD-GT-20 لسكك حديد بسرعة 43 ~ 75 كجم/م، فحص سكك حديد عالية السرعة ومترو الأنفاق
كاشف عيوب قضبان السكك الحديدية HUATEC FD-GT-20 هو الجيل الثالث من منتجات Goworld الرقمية بالكامل معشاشة ملونة TFT وعربة خفيفة الوزن تستخدم لسكك حديدنظام. وفقًا لمعيار TB/T 2340-2012 UT Rail Tester الصادر عن وزارةالسكك الحديدية (الصين)، هذه المعدات قادرة على مهمة الكشف عن القضبان التي تتراوح من 43 ~ 75 كجم/م. وهي قابلة للتطبيق على السكك الحديدية، والسكك الحديدية عالية السرعة، ومترو الأنفاق.
المواصفات الفنية
| القناة |
10 قنوات: 9 قنوات فحص وقناة معايرة واحدة. |
| نوع المسبار |
مجسات مزدوجة العناصر بزوايا مختلفة بترددات تتراوح بين 2 - 2.5 ميجاهرتز، بما في ذلك 6 مجسات بزاوية 70 درجة، ومسبارين بزاوية 37 درجة، ومسبار واحد بزاوية 0 درجة. |
| الموصل |
BNC |
| ترتيب المجسات ومنطقة الكشف |
كشف شامل للأضرار في جميع الأجزاء الرئيسية للقضيب، بما في ذلك:
مسباران بزاوية 70 درجة يمسحان الجانب الأيسر من رأس القضيب
مسباران بزاوية 70 درجة يمسحان منتصف رأس القضيب
مسباران بزاوية 70 درجة يمسحان الجانب الأيمن من رأس القضيب
مسباران بزاوية 37 درجة يمسحان خصر القضيب (شقوق البرغي وشقوق مائلة أخرى)
مسبار واحد بزاوية 0 درجة يمسح رأس القضيب، وخصر القضيب، وقاع القضيب، وصدع أفقي في فتحة البرغي
|
| نطاق التردد |
1.5 ميجاهرتز ~ 3.0 ميجاهرتز |
| الكسب |
0 ~ 80 ديسيبل |
| الرفض |
إيقاف، كبير |
| النطاق الديناميكي |
لا يقل عن 16 ديسيبل مع الحد الأدنى من الرفض، 2 ~ 6 ديسيبل مع الحد الأقصى من الرفض |
| معدل تكرار النبض (PRF) |
400 هرتز لكل قناة |
| وضع العرض |
مسح A، مسح B، مسح A+B |
| نطاق الكشف |
يمكن تعديله يدويًا أو تلقائيًا وفقًا لنوع القضيب المحدد |
| خطأ المخفف |
خطأ التشغيل لكل 12 ديسيبل لا يتجاوز ± 1 ديسيبل |
| خطأ الخطية الرأسية |
≤ 1% |
| خطأ الخطية الأفقية |
≤ 15% |
| نطاق مكبر الصوت |
-3 ديسيبل 1.5 ميجاهرتز ~ 3.0 ميجاهرتز |
| نطاق الحظر |
لا يزيد عن 20 مم |
| تأثير حالة الكبت على نتائج القياس |
عندما يكون كبت الجهاز في حالات مختلفة، فإن فرق السعة هو 10 ديسيبل ± 2 ديسيبل، والتغيير ΔM بين الصدين لا يتجاوز 2 ديسيبل. |
| تأثير جهد التشغيل على ارتفاع الصدى وحساسية كشف العيوب (الإنذار) لكاشف العيوب |
ضمن نطاق جهد التشغيل المقدر، يجب ألا يكون لموضع البوابة ومستوى الإنذار تغيير كبير، وأن يكون تغيير سعة الصدى ΔNd وتغيير حساسية الكشف (الإنذار) ΔSd لا يتجاوز 1 ديسيبل. |
| خطأ أخذ العينات الرقمي |
يجب ألا يتجاوز تباين سعة الإشارة القصوى إلى الدنيا ± 5% من ارتفاع الشاشة |
| وقت استجابة كاشف العيوب الرقمي |
يجب ألا يتجاوز وقت استجابة كاشف العيوب الرقمي 5 مللي ثانية. |
|
خصائص المسافة والسعة
يكتشف مسبار الموجة المستعرضة الثقوب المستعرضة بنفس الفتحة ومسارات الصوت المختلفة؛ يكتشف المسبار بزاوية 0 درجة القاع المسطح الكبير بمسارات صوت مختلفة، ويجب أن يلبي الفرق ΔW في ارتفاع الموجة المنعكس المتطلبات التالية:
|
مسبار بزاوية 0 درجة: ΔW ≤ 12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق لمنحنى خصائص سعة النطاق؛ ΔW ≤ 8 ديسيبل في النطاق من أعلى نقطة في منحنى خصائص سعة النطاق إلى عمق 150 مم:
مسبار بزاوية 37 درجة: ΔW ≤ 12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق لمنحنى خصائص سعة النطاق؛ ΔW ≤ 8 ديسيبل في النطاق من أعلى نقطة في منحنى خصائص سعة النطاق إلى عمق 150 مم:
مسبار بزاوية 70 درجة: ΔW ≤ 12 ديسيبل في النطاق من 10 مم إلى 70 مم المقابلة لعمق الكشف.
نسبة الإشارة إلى الضوضاء (SNR)
|
| مسبار بزاوية 0 درجة: اكتشاف السطح السفلي على كتلة الاختبار، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 24 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 16 ديسيبل. |
مسبار بزاوية 37 درجة: اكتشاف ثقب البرغي والصدع العلوي 3 مم بزاوية 37 درجة على كتلة الاختبار، اجعل الموجتين متساويتين، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 22 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 8 ديسيبل.
مسبار بزاوية 70 درجة: على كتلة الاختبار، تستخدم الموجة الثانوية للكشف عن ثقب القاع المسطح بقطر 4 مم. عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 20 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 10 ديسيبل.
فائض الحساسية
|
| مسبار بزاوية 0 درجة: اكتشاف السطح السفلي 110 مم لكتلة الاختبار، عندما يصل ارتفاع الموجة إلى 80%، لا يقل هامش الحساسية عن 36 ديسيبل |
مسبار بزاوية 37 درجة ومسبار بزاوية 70 درجة: اكتشاف ثقب مستعرض بقطر 3 × 65 مم على كتلة الاختبار، لا يقل هامش الحساسية عن 40 ديسيبل عندما يصل ارتفاع الموجة إلى 80%
قدرة الكشف الديناميكي عن العيوب (قدرة كشف العيوب)
|
| مع مجسات قضبان محددة بزوايا 0 درجة و 37 درجة و 70 درجة، يمكن العثور على جميع العيوب اليدوية على كتلة اختبار مقارنة القضبان باستثناء الصدع المائل بزاوية 15 درجة وإصدار مؤشرات إنذار مقابلة. |
وضع ضبط بوابة الإنذار |
| يمكن تعديل الموضع الأولي وعرض ومستوى بوابة الإنذار يدويًا |
وضع الإنذار |
| إنذار في الوقت الفعلي (إنذار الموجة الواردة وإنذار فقدان الموجة) |
إنذار مزدوج لفتحة البرغي
تأخير إنذار واحد من اثنين
مؤشر الإنذار
|
| وضع إنذار صوتي وضوئي، يمكن تعديل حجم وتردد الإنذار. |
قياس الموجة |
| يقيس ويعرض تلقائيًا مسار الصوت الأعلى، والمسافة الأفقية والرأسية في البوابة. |
منحنى الكسب |
| يمكن للمستخدم تعديل منحنى الكسب (8 نقاط) حسب الاحتياجات الفعلية. |
سجل كشف العيوب |
| سجل بيانات كامل (حتى 50 كم)، يمكن تصدير البيانات وتشغيلها |
طريقة إدخال التشغيل |
| إدخال شاشة اللمس |
العرض |
| الدقة 1280 × 800 |
شاشة اللمس |
| سعوية، عالية القوة، مقاومة للخدش، |
تدعم الكتابة اليدوية
المنافذ
|
| USB 2.0 |
شبكة محلية 100 ميجابت في الثانية
واي فاي 802.11 a/b/g/n
بلوتوث BT 4.0
الطاقة
|
| تيار مستمر 12 فولت (حزمة بطارية ليثيوم) |
وقت العمل |
| ≥ 8 ساعات |
سعة خزان المياه |
| ≥ 20 لتر |
دقة عرض الصورة من النوع B |
| كلا الإحداثي السيني والصادي 2 مم |
دقة عجلة الترميز |
| 2 مم |
سرعة كشف العيوب |
| بحد أقصى 5.0 كم/ساعة |
درجة حرارة العمل |
| -15 درجة مئوية ~ 45 درجة مئوية |
الأبعاد |
| الأبعاد الكلية للمركبة في حالة العمل حوالي 780 مم × 290 مم × 1006 مم. |
الوزن |
| الإطار حوالي 24 كجم؛ جهاز الموجات فوق الصوتية حوالي 2.4 كجم؛ بطارية الجهاز 830 جرام؛ طرف التشغيل (جهاز لوحي مقاوم للصدمات) 730 جرام؛ عربة مجهزة بـ 5 مجموعات من المجسات حوالي 1.4 كجم. |
1. مقدمة إلى كاشف العيوب بالموجات فوق الصوتية الرقمي للقضبان FD-GT-20 |
كاشف عيوب قضبان السكك الحديدية FD-GT-20 هو الجيل الثالث من منتجات مجموعة HUATEC الرقمية بالكامل مع شاشة ملونة TFT وعربة خفيفة الوزن تستخدم لنظام السكك الحديدية. وفقًا لمعيار TB/T 2340-2012 UT Rail Tester الصادر عن وزارة السكك الحديدية (الصين)، هذه المعدات قادرة على مهمة الكشف عن القضبان التي تتراوح من 43 ~ 75 كجم/م. وهي تكتشف بكفاءة عيوبًا مختلفة في الرأس والويب و
الحافةللقضيب، قابلة للتطبيق على السكك الحديدية، والسكك الحديدية عالية السرعة، ومترو الأنفاق.يعتمد الجهاز على وضع المضيف بالموجات فوق الصوتية + طرف التشغيل ويتصل عبر شبكة WIFI لاسلكية. أثناء تحسين تجربة تشغيل العميل، يمكن توسيع وظيفة الإنترنت الإضافية للجهاز لتحقيق مجموعة متنوعة من الوظائف مثل فصل الكشف بين الإنسان والآلة، والبيانات عبر الإنترنت، والتخزين في الوقت الفعلي دون اتصال بالإنترنت، وتحديد المواقع بنظام تحديد المواقع العالمي (GPS)، وتخزين البيانات السحابي، وما إلى ذلك. ويمكنك تخصيص طرف التشغيل الخاص بك بالموجات فوق الصوتية وفقًا لاحتياجات العميل الخاصة.
2. الميزات
(1) هيكل العربة مدمج ومتين وسهل الصيانة؛
(2) خزان مياه مدمج كبير السعة في صندوق أدوات متكامل؛
(3) حامل مجسات مدمج قابل للرفع، يسهل إزالة المجسات واستبدالها؛
(4) حجم صغير ومحمول، مع لوحة لمس صناعية مقاومة للصدمات الثلاثية؛
(5) مؤشرات أداء ممتازة، تتماشى مع المعايير ذات الصلة؛
(6) يدعم تحديد المواقع بنظام تحديد المواقع العالمي (GPS)، وتخزين البيانات السحابي، والتعرف على الكلام التلقائي، ووظائف أخرى؛
(7) تطبيق وظيفي يلبي احتياجات كشف العيوب.

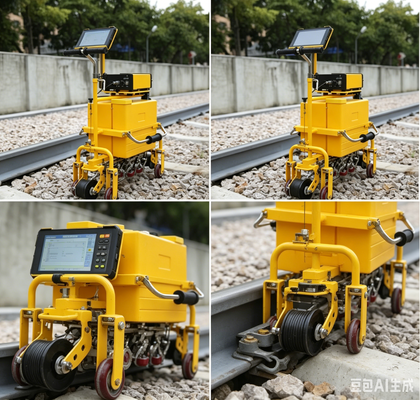

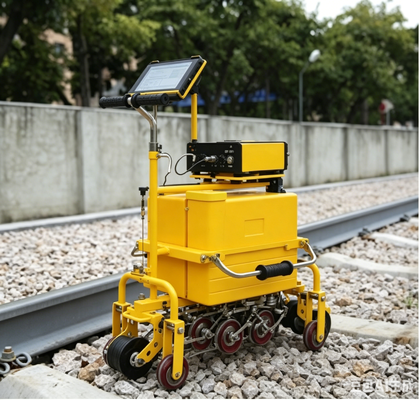

3. هيكل مظهر العربة
4. هيكل مظهر الجهاز
الجهاز صغير ومحمول، الأبعاد الكلية: 94 × 222 × 225 مم، الوزن الصافي حوالي 1.8 كجم
5. خزان مياه مدمج كبير السعة في صندوق أدوات
خزان المياه البلاستيكي، مملوء بالماء هو 20 لترًا.6. حامل مجسات مدمج
جميع المجسات مغلقة في الجزء السفلي من السيارة، والتي يمكن رفعها أو إزالتها بطريقة واحدة، ويمكن إزالة المجسات واستبدالها بشكل أكثر ملاءمة.
7. جهاز لوحي صناعي مقاوم للصدمات الثلاثية
جهاز لوحي بشاشة لمس صناعية مقاومة للصدمات الثلاثية، مقاوم للغبار والماء والصدمات.
8. برنامج تطبيق خاص لكشف العيوب للجهاز
بالنسبة لخصائص تشغيل لوحة اللمس، فإن برنامج التطبيق المصمم خصيصًا يجعل اختيار الوظائف وتعديل المعلمات أسهل.
9. برنامج تشغيل بيانات كشف العيوب على الكمبيوتر
سرعة تشغيل البيانات قابلة للتعديل، تدعم التشغيل الذكي، فحص الأحداث، الإحصائيات، البحث عن البيانات، الطباعة، التصدير، ووظائف أخرى.
الملحق 1. الميزات والمواصفات
مظهر المضيف مدمج وقوي وخفيف الوزن، و
التجميع والتفكيك بسيط. قدرة جيدة على التكيف مع البيئة، درجة حرارة بيئة العمل -15 درجة مئوية ~ 45 درجة مئوية، وقت العمل المستمر لا يقل عن 8 ساعات، مقاومة للاهتزاز ومقاومة للتداخل، درجة الحماية IP65.
- يحتوي المضيف على قنوات كشف عيوب متعددة (يمكن توصيل مجسات متعددة بزوايا مختلفة)، ويعمل بالتتابع بتقسيم الوقت. تم تصميم المجسات بزوايا 0 و 37 و 70 درجة للكشف الكامل عن الأجزاء الرئيسية للقضيب.
- هيكل المضيف في شكل "خادم + عميل". "الخادم"، المضيف (بدون إدخال وعرض)، هو وحدة موجات فوق صوتية بقنوات 1-N؛ "العميل" هو طرف التشغيل (إدخال وعرض)، يتصل المضيف والعميل (طرف التشغيل) عبر شبكة محلية سلكية (أو شبكة WIFI لاسلكية) للاتصال الشبكي.
- دائرة إرسال وضع إثارة نبضة موجة مربعة سالبة
- يزيد المرشح التناظري من نسبة الإشارة إلى الضوضاء للمضيف.
- كسب القناة هو مزيج من "الكسب الأساسي" + "الكسب التعويضي".
- يتم تعيين نطاق الكشف، وسرعة صوت المادة، وإزاحة النبضة تلقائيًا وفقًا لنوع القضيب المحدد.
- وظائف معلمات الموجات فوق الصوتية الأساسية التقليدية قابلة للتعديل يدويًا (نطاق الكشف، سرعة صوت المادة، نقطة الصفر للمسبار، الحافة الأمامية، الزاوية، موضع بداية البوابة، العرض والمستوى، إلخ).
- مع وظيفة الرفض.
- تردد تكرار القناة ثابت عند 400 هرتز لكل قناة.
- مع وظيفة إثبات القناة.
- لديها وظائف عرض A و B و A+B.
- مع وظيفة إنذار صوتي وضوئي.
- مع وظيفة التنبيه الصوتي.
- عملية تنفيذ السيارة لديها وظيفة تحذير السرعة الزائدة.
- لديها وظيفة القياس التلقائي لمسار الصوت، والمسافة الأفقية والرأسية لأعلى موجة في بوابة الإنذار.
- لديها وظيفة وضع العلامات (إصابة، رقم المسار، تقدم السيارة، سحب للخلف، إلخ).
- وظيفة منحنى التعويض المدمج، يمكن تحرير المنحنى (جديد، معدل، محذوف).
- يمكن تعديل حجم وتردد الإنذار لكل قناة.
- مع وظيفة فشل اقتران مسبار الكشف.
- وظيفة تخصيص لون قناة البوابة، الموجة، مؤشر الإنذار، مؤشر اتجاه المسبار، مؤشر زاوية المسبار، قناة العرض B.
- مع وظيفة تخصيص لون خلفية واجهة العرض.
- يمكن للمستخدم تخصيص معلمات العمل الإضافية.
- وظيفة السجل الكامل لكشف العيوب
- وظائف إدارة بيانات كشف العيوب (حفظ، حذف، استدعاء، تشغيل، تصدير).
- يمكن ترقية برامج المضيف وطرف التشغيل عبر محرك أقراص USB خارجي.
- مع وظيفة إدخال تشغيل شاشة اللمس، يمكن توصيل لوحة مفاتيح بلوتوث خارجية.
- مع وظيفة معلومات موقع GPS.
- مع عرض السرعة الفوري.
- مع وظيفة إثبات الأميال.
- لديها وظيفة لكمة.
- وظيفة تجميد الموجة.
- الاتصال الشبكي (متصل بطرف التشغيل)
- تشغيل البيانات على جهاز الكمبيوتر الخاص بك
- مع وظيفة عرض تشغيل برنامج الجهاز، يمكن استخدامها لتدريب مستخدمي الجهاز
