تفاصيل المنتج:
|
| اسم المنتج: | نظام التصوير الرقمي | سرعة المشي: | ≥100mm/s |
|---|---|---|---|
| وقت العمل: | أكثر من 8 ساعات | طبقة تحويل الأشعة السينية: | السيليكون غير المتبلور |
| وميض: | CSI | درجة البكسل: | 120μm |
| مصفوفة البكسل: | 1280×1024 | تلقى طاقة الشعاع: | 320 كيلو فولت |
| إبراز: | نظام التصوير الرقمي HDR-01 مع جهاز كمبيوتر عن بعد,عربة لوحة التصوير DR للاختبار غير المدمر,عربة آلة التصوير الإشعاعي الخارجية مع الزاحف |
||

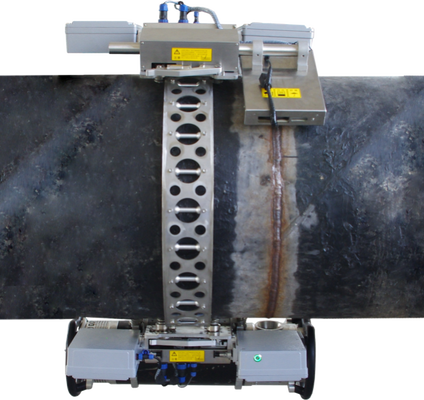

نظام التصوير الرقمي HDR-01 يتضمن جهاز كمبيوتر عن بعد ، و DR Trolley للوحة التصوير ، و Trolley آلة التصوير الإشعاعي الخارجية ، و Internal Shooting Pipeline Crawler وأنظمة أخرى
يمكن للنظام أن يعرض بصريا نتائج فحص لحام خطوط الأنابيب في الكمبيوتر في الوقت الحقيقي، ويساعد المشغلين على الحكم على نتائج الفحص في الموقع.يمكن استرجاع نتائج الاختبار في الموقع عن بعد، يتم حفظها لتسجيل، أو يمكن التحقق مباشرة من النتائج من قبل الخبراء. يمكن للنظام طباعة مباشرة الموقع وموقع الموقع،رقم منفذ اللحام لموقع العمل، وبعض المعلومات ذات الصلة على الصورة دون تعديل، وتجنب تماما المشتبه به من الغش.
يتكون النظام من الأجزاء التالية: جهاز الكمبيوتر عن بعد ، عربة لوحة التصوير DR ، عربة آلة التصوير بالأشعة السينية الخارجية ، جهاز الزحف الداخلي لخط الأنابيب والأنظمة الأخرى.من خلال شبكة المنطقة المحلية اللاسلكية، يمكن إكمال التحكم والاستحواذ (الإرسال) للخريطة في وقت واحد.يمكن للموظفين التحكم عن بعد في الكمبيوتر لإكمال فحص لحام خط الأنابيب وحفظ الصورة الأصلية لاسترداد وفيلم مسطحصورة النظام واضحة، والتقييم مزدوج الأسلاك تلبي تماما وتتجاوز متطلبات المعايير الوطنية.
تكوين المعدات
يتكون النظام من جزأين: معدات إطلاق النار داخل الأنابيب ومعدات إطلاق النار الخارجية.
تكوين معدات إطلاق النار الداخلية:
جهاز زحف خطوط الأنابيب عالية التردد للأشعة السينية ، جهاز زحف الجدار الخارجي للأنابيب (يحمل كاشف لوحة مسطحة ، ومركز مركزي ، وحدة تحكم حاسوب أسفل) ، كاشف لوحة مسطحة DR ،محطة عمل للكمبيوتر الشخصي (برمجيات الحصول على الصور الرقمية ومعالجتها).
تكوين معدات إطلاق النار في الهواء الطلق:
سيارة تسلق الجدار الخارجي للأنابيب (حمل كاشف لوحة مسطحة ، جهاز توجيه مركزي ، جهاز تحكم حاسوب IP10 السفلي) ، كاشف لوحة مسطحة DR ،سيارة تسلق الجدار الخارجي للأنابيب (مولد الأشعة السينية عالي التردد)، جهاز توجيه مساعد، جهاز تحكم حاسوب IP11 السفلي) ، محول تحكم عالي التردد المحمول ، كابل البيانات ، سلك التيار الكهربائي ، محطة عمل الكمبيوتر الشخصي (برنامج اكتساب الصور الرقمية ومعالجتها) ،محطة عمل للكمبيوتر الشخصي (برمجيات الحصول على الصور الرقمية ومعالجتها).
قائمة تكوينات المعدات:
|
رقم التسلسل |
الاسم |
المواصفات |
الأصل |
كمية |
|
1 |
سيارة تسلق على الجدار الخارجي للأنابيب (حمل لوحة اكتساب الصور) |
PC10 |
(داندونغ) |
1 مجموعة |
|
2 |
سيارة تسلق على الجدار الخارجي للأنابيب (حمل آلة الأشعة السينية) |
PC11 |
(داندونغ) |
1 مجموعة |
|
3 |
كاشف لوحة مسطحة |
وفقا لخيار المستخدم، والسعر مختلف |
(داندونغ) |
1 مجموعة |
|
4 |
برامج اكتساب وتجهيز الصور الرقمية |
|
(داندونغ) |
1 مجموعة |
|
5 |
محطة عمل لاكتساب الصور |
الدقة 3530 |
|
1 مجموعة |
|
6 |
آلة الأشعة عالية التردد ذات الضغط الثابت |
D300G |
(داندونغ) |
وحدة واحدة |
|
7 |
المنزلق |
φ711mm |
(داندونغ) |
1 مجموعة |
