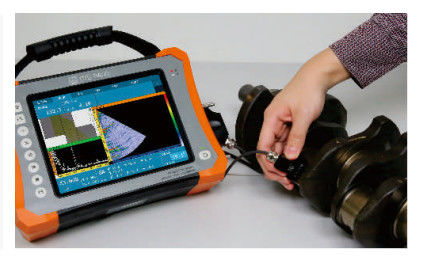

HPA-620PRT جهاز الكشف عن العيوب بالموجات فوق الصوتية المحمول

كاشف عيوب بالموجات فوق الصوتية محمول مصفوفة طور HPA-620PRT تصوير TFM فحص C-Scan شاشة لمس 10.4 بوصة معدات NDT

HUATEC HPA-620PRT هو كاشف عيوب مصفوفة طور محمول مطور حديثًا 32:128PR.

وهو مجهز بوحدة الفحص بالموجات فوق الصوتية التقليدية، ووحدة TOFD، ووحدة مصفوفة الطور التقليدية، ووحدة تصوير TFM، ويدعم المسح المتزامن لـ TOFD ومصفوفة الطور، بالإضافة إلى مجسات مصفوفة مزدوجة. يتميز بشاشة لمس مقاومة للماء والزيت وقدرات تسجيل بيانات الاختبار الكاملة، HUATEC HPA-620PRT هو كاشف عيوب مصفوفة طور TFM ذكي متقدم مع وظيفة C scan.

المعلمات:

النطاق:

فحص اللحامات التقليدي

فحص C-scan بمصفوفة الطور للمواد المركبة

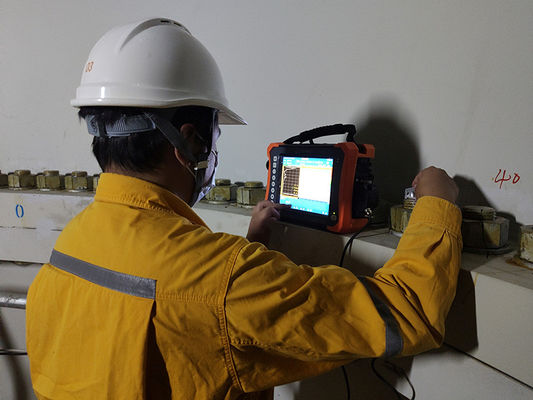

فحص البراغي والأنابيب الملولبة

فحص وصلات PE

حل فحص لحام الأنابيب ذات القطر الصغير

الميزات:

قنوات الفحص

• وحدة مصفوفة طور 38:128PR
• وحدة تصوير TFM
• مسح متزامن لـ TOFD ومصفوفة الطور
• يدعم مجسات مصفوفة مزدوجة
• 2 قناة TOFD؛ 2 قناة فحص بالموجات فوق الصوتية التقليدية

توفر وظائف HPA-620PRT رضا كبيرًا عن متطلبات المستخدمين المتنوعة.

وحدة مصفوفة الطور

• فحص TFM بالموجة الطولية؛ فحص TFM بالموجة المستعرضة
• فحص لحام التناكبي TFM؛ فحص لحام التناكبي التقليدي؛ فحص لحام التناكبي التقليدي (مع مسح متزامن لـ TOFD ومصفوفة الطور)
• فحص TFM C-scan وفحص C-scan التقليدي للألواح
• فحص TFM وفحص تقليدي للبراغي
• فحص التآكل TFM؛ فحص التآكل التقليدي
• فحص TKY

وحدة TOFD

• إعداد معلمات الإجراء؛ إعداد معلمات المجس والوتد

يمكن للمستخدمين حساب المعلمات ذات الصلة بناءً على معلمات المجس والإجراء، بما في ذلك: PCS، تغطية المسح، تغطية القاع، زوايا الشعاع المضمنة.

الشاشة

• تم تجهيز HPA-620PRT بشاشة TFT صناعية مقاس 10.4 بوصة، مع تشغيل باللمس، مما يوفر عروضًا مثالية تحت الضوء الساطع وفي الهواء الطلق.

تصميم الإجراء

• من خلال توفير نماذج محاكاة العمليات، يمكن لـ HPA-620PRT أيضًا بناء نموذج عن طريق استيراد أبعاد الكائنات عبر برامج CAD. تخصيص إجراء الفحص المخصص للمستخدمين وتقديم خدمة شاملة لحلول النطاق الكامل.
