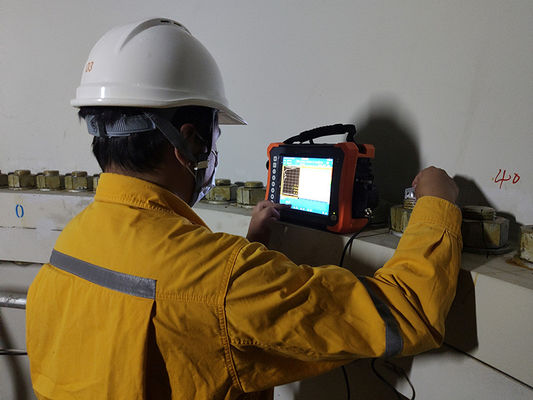

HPA-620PRT متعددة الوظائف PA UT TOFD TFM آلة اختبار بالموجات فوق الصوتية لفحص المواد المركبة لحام البراغي

جهاز اختبار الموجات فوق الصوتية متعدد الوظائف HPA-620PRT لاختبار اللحام والمسامير والمواد المركبة

HUATEC HPA-620PRT هو جهاز كشف عيوب مصفوفة الطور محمول مطور حديثًا بدقة 32:128PR.

وهو مجهز بوحدة الفحص بالموجات فوق الصوتية التقليدية، ووحدة TOFD، ووحدة مصفوفة الطور التقليدية، ووحدة تصوير TFM، ويدعم المسح المتزامن لـ TOFD ومصفوفة الطور، بالإضافة إلى مجسات المصفوفة المزدوجة. يتميز بشاشة تعمل باللمس مقاومة للماء والزيت وقدرات تسجيل بيانات الاختبار الكاملة، HUATEC HPA-620PRT هو جهاز كشف عيوب مصفوفة الطور TFM ذكي متقدم مع وظيفة C scan.

المعلمات:

النطاق:

فحص اللحامات التقليدي

فحص C-scan للمواد المركبة بمصفوفة الطور

فحص المسامير والأنابيب الملولبة

فحص وصلات البولي إيثيلين

حل فحص لحام الأنابيب ذات القطر الصغير

الميزات:

قنوات الفحص

• وحدة مصفوفة الطور 38:128PR
• وحدة تصوير TFM
• المسح المتزامن لـ TOFD ومصفوفة الطور
• يدعم مجسات المصفوفة المزدوجة
• 2 قناة TOFD؛ 2 قناة فحص بالموجات فوق الصوتية التقليدية

توفر وظائف HPA-620PRT رضا كبيرًا عن متطلبات المستخدمين المختلفة.

وحدة مصفوفة الطور

• فحص TFM بالموجة الطولية؛ فحص TFM بالموجة المستعرضة
• فحص لحام الألواح TFM؛ فحص لحام الألواح التقليدي؛ فحص لحام الألواح التقليدي (مع المسح المتزامن لـ TOFD ومصفوفة الطور)
• فحص C-scan TFM وفحص C-scan التقليدي للألواح
• فحص TFM وفحص تقليدي للمسامير
• فحص التآكل TFM؛ فحص التآكل التقليدي
• فحص TKY

وحدة TOFD

• إعداد معلمات الإجراء؛ إعداد معلمات المجس والوتد

يمكن للمستخدمين حساب المعلمات ذات الصلة بناءً على معلمات المجس والإجراء، بما في ذلك: PCS، تغطية المسح، تغطية القاع، زوايا شعاع التضمين.

الشاشة

• تم تجهيز HPA-620PRT بشاشة TFT صناعية مقاس 10.4 بوصة، مع تشغيل باللمس، مما يوفر عروضًا مثالية تحت الضوء الساطع وفي الهواء الطلق.

تصميم الإجراء

• من خلال توفير نماذج محاكاة العمليات، يمكن لـ HPA-620PRT أيضًا بناء نموذج عن طريق استيراد أبعاد الكائنات عبر برنامج CAD. تخصيص عملية الفحص المخصصة للمستخدمين وتقديم خدمة شاملة لحلول النطاق الكامل.
