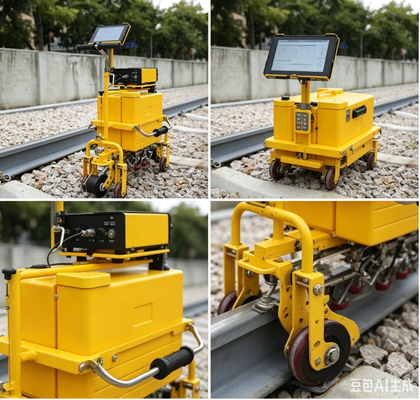

جهاز كشف عيوب القضبان المحمول FD-GT-20 ذو التركيب على عربة سكة حديد UT وفقًا لمعيار TB/T 2340-2012 لاختبار عيوب القضبان
جهاز كشف عيوب القضبان HUATEC FD-GT-20 هو الجيل الثالث من منتجات Goworld الرقمية بالكامل مع شاشة ملونة TFT وعربة خفيفة الوزن تستخدم لنظام السكك الحديدية. وفقًا لمعيار UT Rail Tester TB/T 2340-2012 الصادر عن وزارة السكك الحديدية (الصين)، فإن هذا الجهاز قادر على إجراء اختبارات الكشف للقضبان التي تتراوح أنواعها من 43 إلى 75 كجم/م. وهو قابل للتطبيق على السكك الحديدية، والسكك الحديدية عالية السرعة، والمترو.المواصفات الفنيةالقناة10 قنوات: 9 قنوات فحص وقناة معايرة واحدة.
نوع المسبار
| مسابر مزدوجة العناصر بزوايا مختلفة بترددات تتراوح بين 2 - 2.5 ميجاهرتز، بما في ذلك 6 مسابر بزاوية 70 درجة، ومسبارين بزاوية 37 درجة، ومسبار واحد بزاوية 0 درجة. |
الموصل |
| BNC |
ترتيب المسابر ومنطقة الكشف |
| كشف شامل للأضرار في جميع الأجزاء الرئيسية للقضيب، بما في ذلك: |
مسباران بزاوية 70 درجة يمسحان الجانب الأيسر من رأس القضيب |
| مسباران بزاوية 70 درجة يمسحان وسط رأس القضيب |
مسباران بزاوية 70 درجة يمسحان الجانب الأيمن من رأس القضيب
مسباران بزاوية 37 درجة يمسحان خصر القضيب (شقوق البرغي والشقوق المائلة الأخرى)
مسبار واحد بزاوية 0 درجة يمسح رأس القضيب، وخصر القضيب، وقاع القضيب، وصدع الثقب الأفقي للبرغي
نطاق التردد
1.5 ميجاهرتز ~ 3.0 ميجاهرتز
الكسب
|
| 0 ~ 80 ديسيبل |
الرفض |
| إيقاف، كبير |
النطاق الديناميكي |
| لا يقل عن 16 ديسيبل مع الحد الأدنى للرفض، 2 ~ 6 ديسيبل مع الحد الأقصى للرفض |
معدل تكرار النبض |
| 400 هرتز لكل قناة |
وضع العرض |
| A-scanB-scanA+B scan |
نطاق الكشف |
| يمكن تعديله يدويًا أو تلقائيًا وفقًا لنوع القضيب المحدد |
خطأ المخفف |
| خطأ التشغيل لكل 12 ديسيبل لا يتجاوز ± 1 ديسيبل |
خطأ الخطية الرأسية |
| ≤ 1% |
خطأ الخطية الأفقية |
| ≤ 15% |
نطاق المضخم |
| -3 ديسيبل 1.5 ميجاهرتز ~ 3.0 ميجاهرتز |
نطاق الحجب |
| لا يزيد عن 20 مم |
تأثير حالة الكبت على نتائج القياس |
| عندما يكون كبت الجهاز في حالات مختلفة، فإن فرق السعة هو 10 ديسيبل ± 2 ديسيبل، والتغيير ΔM للفرق بين الصدين لا يتجاوز 2 ديسيبل. |
تأثير جهد التشغيل على ارتفاع الصدى وحساسية كشف العيوب (الإنذار) لجهاز كشف العيوب |
| ضمن نطاق جهد التشغيل المقدر، يجب ألا يكون موضع البوابة ومستوى الإنذار لجهاز كشف العيوب به تغيير كبير، وأن يكون تباين سعة الصدى ΔNd وتغيير حساسية الكشف (الإنذار) ΔSd لا يتجاوز 1 ديسيبل. |
خطأ أخذ العينات الرقمية |
| يجب ألا يتجاوز تباين سعة الإشارة القصوى إلى الدنيا ± 5% من ارتفاع الشاشة |
وقت استجابة جهاز كشف العيوب الرقمي |
| يجب ألا يتجاوز وقت استجابة جهاز كشف العيوب الرقمي 5 مللي ثانية. |
المسافة السعة |
| خاصية |
يكتشف مسبار الموجة المستعرضة الثقوب المستعرضة بنفس الفتحة ومسارات الصوت المختلفة؛ ويكتشف المسبار بزاوية 0 درجة القاع المسطح الكبير بمسارات صوت مختلفة، ويجب أن يلبي الفرق ΔW في ارتفاع الموجة المنعكس المتطلبات التالية: |
|
مسبار بزاوية 0 درجة: ΔW ≤ 12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق منحنى خصائص سعة النطاق؛ ΔW ≤ 8 ديسيبل في النطاق من أعلى نقطة في منحنى خصائص سعة النطاق إلى عمق 150 مم:
مسبار بزاوية 37 درجة: ΔW ≤ 12 ديسيبل في النطاق من عمق 20 مم إلى أعلى نطاق منحنى خصائص سعة النطاق؛ ΔW ≤ 8 ديسيبل في النطاق من أعلى نقطة في منحنى خصائص سعة النطاق إلى عمق 150 مم;
|
مسبار بزاوية 70 درجة: ΔW ≤ 12 ديسيبل في النطاق من 10 مم إلى 70 مم المقابلة لعمق الكشف.
نسبة الإشارة إلى الضوضاء
مسبار بزاوية 0 درجة: اكتشاف السطح السفلي على كتلة الاختبار، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 24 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 16 ديسيبل.
مسبار بزاوية 37 درجة: اكتشاف ثقب البرغي والصدع العلوي 3 مم بزاوية ميل 37 درجة على كتلة الاختبار، اجعل الموجتين متساويتين، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 22 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 8 ديسيبل.
|
| مسبار بزاوية 70 درجة: على كتلة الاختبار، يتم استخدام الموجة الثانوية لاكتشاف الثقب المسطح بقطر 4 مم. عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية الثابتة أكبر من أو يساوي 20 ديسيبل؛ نسبة الإشارة إلى الضوضاء لا تقل عن 10 ديسيبل. |
فائض الحساسية
مسبار بزاوية 0 درجة: اكتشاف السطح السفلي لكتلة الاختبار عند 110 مم، عندما يصل ارتفاع الموجة إلى 80%، يكون هامش الحساسية لا يقل عن 36 ديسيبل
مسبار بزاوية 37 درجة ومسبار بزاوية 70 درجة: اكتشاف ثقب مستعرض بقطر 3 × 65 مم على كتلة الاختبار، يكون هامش الحساسية لا يقل عن 40 ديسيبل عندما يصل ارتفاع الموجة إلى 80%
|
| قدرة الكشف الديناميكي (قدرة كشف العيوب) |
مع مسابر القضبان المخصصة بزوايا 0 درجة و 37 درجة و 70 درجة، يمكن العثور على جميع العيوب اليدوية على كتلة اختبار مقارنة القضبان باستثناء الصدع المائل بزاوية 15 درجة، وإصدار مؤشرات إنذار مقابلة.
وضع ضبط بوابة الإنذار
|
| يمكن ضبط الموضع الأولي وعرض ومستوى بوابة الإنذار يدويًا |
وضع الإنذار |
| إنذار في الوقت الفعلي (إنذار الموجة الواردة وإنذار فقدان الموجة) |
إنذار مزدوج لموجة ثقب البرغي |
| تأخير إنذار واحد من اثنين |
مؤشر الإنذار
وضع الإنذار الصوتي والضوئي، يمكن تعديل حجم وتردد الإنذار.
قياس الموجة
|
| قياس وعرض تلقائي لأعلى مسار صوت الموجة، والمسافة الأفقية والرأسية في البوابة. |
منحنى الكسب |
| يمكن للمستخدم تعديل منحنى الكسب (8 نقاط) حسب الاحتياجات الفعلية. |
سجل كشف العيوب |
| سجل بيانات كامل (حتى 50 كم)، يمكن تصدير البيانات وتشغيلها |
طريقة إدخال التشغيل |
| إدخال شاشة اللمس |
العرض |
| الدقة 1280 × 800 |
شاشة اللمس |
| سعوية، عالية القوة، مقاومة للخدش، تدعم الكتابة اليدوية |
المنافذ |
| USB 2.0 |
شبكة LAN بسرعة 100 ميجابت في الثانية
شبكة WIFI 802.11 a/b/g/n
|
| بلوتوث BT 4.0 |
الطاقة
تيار مستمر 12 فولت (حزمة بطارية ليثيوم)
وقت العمل
≥ 8 ساعات
|
| سعة خزان المياه |
≥ 20 لتر |
| دقة عرض صورة B |
كلا الإحداثيين (الترتيبي والفاصل) 2 مم |
| دقة عجلة الترميز |
2 مم |
| سرعة كشف العيوب |
بحد أقصى 5.0 كم/ساعة |
| درجة حرارة العمل |
-15 درجة مئوية ~ 45 درجة مئوية |
| الأبعاد |
الأبعاد الكلية للمركبة في حالة العمل حوالي 780 مم × 290 مم × 1006 مم. |
| الوزن |
الإطار حوالي 24 كجم؛ جهاز الموجات فوق الصوتية حوالي 2.4 كجم؛ بطارية الجهاز 830 جرام؛ طرف التشغيل (جهاز لوحي مقاوم للصدمات والغبار والماء) 730 جرام؛ عربة مجهزة بـ 5 مجموعات من المسابر حوالي 1.4 كجم. |
| 1. مقدمة لجهاز كشف عيوب الموجات فوق الصوتية الرقمي للقضبان FD-GT-20 |
جهاز كشف عيوب القضبان FD-GT-20 هو الجيل الثالث من منتجات HUATEC Group الرقمية بالكامل مع شاشة ملونة TFT وعربة خفيفة الوزن تستخدم لنظام السكك الحديدية. وفقًا لمعيار UT Rail Tester TB/T 2340-2012 الصادر عن وزارة السكك الحديدية (الصين)، فإن هذا الجهاز قادر على إجراء اختبارات الكشف للقضبان التي تتراوح أنواعها من 43 إلى 75 كجم/م. وهو يكتشف بكفاءة عيوبًا مختلفة في رأس القضيب، وجسمه، وحافته، وهو قابل للتطبيق على السكك الحديدية، والسكك الحديدية عالية السرعة، والمترو. |
| يعتمد الجهاز على وضع المضيف بالموجات فوق الصوتية + طرف التشغيل ويتصل عبر شبكة WIFI لاسلكية. مع تحسين تجربة تشغيل العميل، يمكن توسيع وظيفة الإنترنت الإضافية للجهاز لتحقيق مجموعة متنوعة من الوظائف مثل فصل الكشف بين الإنسان والآلة، والبيانات عبر الإنترنت، والتخزين في الوقت الفعلي دون اتصال بالإنترنت، وتحديد المواقع بنظام GPS، وتخزين البيانات السحابي، وما إلى ذلك. ويمكنك تخصيص طرف تشغيل الموجات فوق الصوتية الخاص بك وفقًا لاحتياجات العميل الخاصة. |
2. الميزات |
(1) إطار العربة مدمج ومتين وسهل الصيانة؛
(2) خزان مياه مدمج كبير السعة في صندوق الأدوات؛(3) حامل مسبار مدمج قابل للرفع، يسهل إزالة المسبار واستبداله؛(4) حجم صغير ومحمول، مع لوحة لمس صناعية مقاومة للصدمات والغبار والماء؛
(5) مؤشرات أداء ممتازة، تتماشى مع المعايير ذات الصلة؛
(6) يدعم تحديد المواقع بنظام GPS، وتخزين البيانات السحابي، والتعرف على الكلام التلقائي، ووظائف أخرى؛
(7) تطبيق وظيفي يلبي احتياجات كشف العيوب.
3. هيكل مظهر العربة
4. هيكل مظهر الجهاز
الجهاز صغير ومحمول، الأبعاد الكلية: 94 × 222 × 225 مم، الوزن الصافي حوالي 1.8 كجم
5. خزان مياه مدمج كبير السعة في صندوق الأدوات
خزان مياه بلاستيكي، مملوء بالماء بسعة 20 لترًا.
6. حامل مسبار مدمج
جميع المسابر مغلقة في الجزء السفلي من السيارة، ويمكن رفعها أو إزالتها بطريقة واحدة، ويمكن إزالة المسبار واستبداله بشكل أكثر ملاءمة.
7. جهاز لوحي صناعي مقاوم للصدمات والغبار والماء
جهاز لوحي بشاشة لمس صناعية مقاومة للصدمات والغبار والماء، مقاوم للغبار والماء والصدمات.
8. برنامج تطبيق خاص لكشف العيوب للجهازبالنسبة لخصائص تشغيل لوحة اللمس، فإن برنامج التطبيق المصمم خصيصًا يجعل اختيار الوظائف وتعديل المعلمات أسهل.
9. برنامج تشغيل بيانات كشف العيوب على الكمبيوتر
سرعة تشغيل البيانات قابلة للتعديل، تدعم التشغيل الذكي، فحص الأحداث، الإحصائيات، البحث عن البيانات، الطباعة، التصدير، ووظائف أخرى.
الملحق 1. الميزات والخصائص
مظهر المضيف مدمج وقوي وخفيف الوزن، والتجميع والتفكيك بسيط. قدرة تكيف بيئي جيدة، درجة حرارة بيئة العمل -15 درجة مئوية ~ 45 درجة مئوية، وقت العمل المستمر لا يقل عن 8 ساعات، مقاومة للاهتزاز ومقاومة للتداخل، درجة الحماية IP65.
يحتوي المضيف على قنوات كشف عيوب متعددة (يمكن توصيل مسابر متعددة بزوايا مختلفة)، ويعمل بشكل دوري بالتتابع الزمني.
تم تصميم المسابر بزوايا 0 و 37 و 70 درجة للكشف الكامل عن الأجزاء الرئيسية للقضيب.
هيكل المضيف على شكل "خادم + عميل". "الخادم"، وهو المضيف (بدون إدخال وعرض)، هو وحدة موجات فوق صوتية بقنوات من 1 إلى N؛ "العميل" هو طرف التشغيل (إدخال وعرض)، ويتصل المضيف والعميل (طرف التشغيل) عبر شبكة محلية سلكية (أو شبكة WIFI لاسلكية) للاتصال الشبكي.
دائرة إرسال وضع إثارة نبضة موجة مربعة سالبة
يزيد المرشح التناظري من نسبة الإشارة إلى الضوضاء للمضيف.
كسب القناة هو مزيج من "الكسب الأساسي" + "كسب التعويض".
- يتم تعيين نطاق الكشف، وسرعة صوت المادة، وإزاحة النبضة تلقائيًا وفقًا لنوع القضيب المحدد.وظائف المعلمات الأساسية التقليدية للموجات فوق الصوتية قابلة للتعديل يدويًا (نطاق الكشف، سرعة صوت المادة، نقطة الصفر للمسبار، الحافة الأمامية، الزاوية، موضع بداية البوابة، العرض والمستوى، إلخ).
- مع وظيفة الرفض.
- تردد تكرار القناة ثابت عند 400 هرتز لكل قناة.
- مع وظيفة إثبات القناة.
- لديها وظائف عرض A و B و A+B.
- مع وظيفة الإنذار الصوتي والضوئي.
- مع وظيفة التنبيه الصوتي.
- عملية تنفيذ السيارة لديها وظيفة تحذير السرعة الزائدة.
- لديها وظيفة القياس التلقائي لمسار الصوت، والمسافة الأفقية والرأسية لأعلى موجة في بوابة الإنذار.
- لديها وظيفة وضع العلامات (إصابة، رقم المسار، تقدم السيارة، سحب للخلف، إلخ).
- وظيفة منحنى التعويض المدمج، يمكن تحرير المنحنى (جديد، تعديل، حذف).
- يمكن تعديل حجم وتردد الإنذار لكل قناة.
- مع وظيفة فشل اقتران مسبار الكشف.
- وظيفة تخصيص لون قناة بوابة القناة، الموجة، مؤشر الإنذار، مؤشر اتجاه المسبار، مؤشر زاوية المسبار، عرض B.
- مع وظيفة تخصيص لون خلفية واجهة العرض.
- يمكن للمستخدم تخصيص معلمات العمل الإضافية.
- وظيفة السجل الكامل لكشف العيوب
- وظائف إدارة بيانات كشف العيوب (حفظ، حذف، استدعاء، تشغيل، تصدير).
- يمكن ترقية برامج المضيف وطرف التشغيل عبر محرك أقراص فلاش USB خارجي.
- مع وظيفة إدخال تشغيل شاشة اللمس، يمكن توصيل لوحة مفاتيح بلوتوث خارجية.
- مع وظيفة معلومات موقع GPS.
- مع عرض السرعة الفوري.
- مع وظيفة إثبات الأميال.
- لديها وظيفة لكمة.
- وظيفة تجميد الموجة.
- الاتصال الشبكي (متصل بطرف التشغيل)
- تشغيل البيانات على جهاز الكمبيوتر الخاص بك
- مع وظيفة عرض تشغيل برنامج الجهاز، يمكن استخدامها لتدريب مستخدمي الجهاز
