تفاصيل المنتج:
|
| القطر الداخلي للأنبوب المطبق: | φ170-380mm (القطر الداخلي) | الجهد الناتج: | 60-160 كيلو فولت |
|---|---|---|---|
| تيار الإخراج: | 3 مللي أمبير | وقت التعرض: | 0-3 دقائق |
| دقة تحديد المواقع: | ±5 ملم | سرعة السفر: | 12 م / دقيقة |
| حجم النقطة البؤرية: | 1.0*3.5 | زاوية إشعاع الأشعة السينية: | 360 درجة * 40 درجة |
| إبراز: | زاحف خط أنابيب الأشعة السينية بدقة ±5 مم,زاحف اختبار إشعاعي للإنشاءات,زاحف فحص خطوط الأنابيب مع ضمان |
||

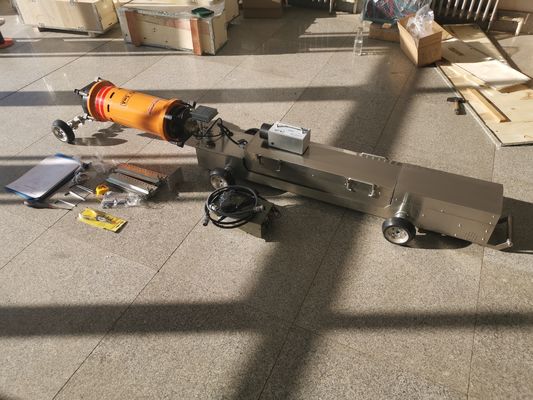

HXPC-100B3X زاحف خط أنابيب الأشعة السينية ودقة تحديد المواقع ±5 مم زاحف اختبار إشعاعي لبناء خطوط الأنابيب
الميزات
ل على عكس التحكم في المعدات عن طريق الاستماع إلى الأصوات، يمكن للمشغلات التحكم في لحظات التعرض والتلاعب بزواحف خطوط أنابيب الأشعة السينية للتحرك للأمام أو للخلف عبر موجه مغناطيسي.
ل تتميز أجهزة تحديد المواقع المغناطيسية بالميزات التالية: دقة موضع أعلى، وقدرة اختراق قوية، واستقرار أعلى. جهاز الإرسال المغناطيسي مزود بشاشة كهربائية.
ل يمكن لزواحف خطوط أنابيب الأشعة السينية عرض جهد البطارية والحكم مباشرة على استخدام البطارية.
ل تمت كتابة برنامج زواحف خطوط أنابيب الأشعة السينية برموز الأعطال. يرجى الرجوع إلى جدول رموز الأعطال للكشف عن أعطال المعدات.
ل زاحف خط أنابيب الأشعة السينية له حجم أصغر ووزن أخف، وهو أكثر ملاءمة للنقل والتشغيل.
ل مجهز بجميع أنواع وظائف الحماية، بما في ذلك الحماية من ملامسة الماء، والحماية من عدم وجود شخص لمدة 20 دقيقة، وما إلى ذلك.
ل يمكن للمستخدمين استبدال وحدة التحكم ولوحة الدائرة والأجزاء الأخرى بسهولة بسبب التصميم المعياري.
ل يعتمد المولد على كاشف عيوب محيطي مخروطي صغير محمول 1605: وحدة التحكم ورأس الجهاز منفصلان، مما يسهل على المستخدمين الاستبدال والتصحيح والاختبار. إذا تم تجهيز المولد بوحدة التحكم، يمكن استخدام المجموعة بأكملها ككاشف عيوب محمول.
ل الزاحف مجهز بحمل وهمي، والوقت المحدد هو 0.2 دقيقة. يمكن للزاحف محاكاة العمل بالحمل الحقيقي، مثل التعرض، والتحرك للأمام أو للخلف دون توصيل رأس الأنبوب. تتيح هذه الوظيفة للمستخدمين تعلم كيفية تحديد الأعطال وتشخيصها.
ل يعتمد عمود التمديد على اتصال بدون مفتاح، مما يسهل استبداله.
ل يحتوي المستقبل المغناطيسي على 8 نطاقات تروس، والتي تلبي متطلبات الأقطار المختلفة.
المعلمات
|
طراز الزاحف |
HXPC-100B3X |
|
قطر الأنبوب الداخلي المطبق |
Φ170-380 مم (القطر الداخلي) |
|
منحدر التسلق الأمثل لتنظيف الأنابيب |
12 درجة |
|
طريقة التحكم |
تحديد المواقع المغناطيسي |
|
جهد الخرج |
60-160 كيلو فولت |
|
تيار الخرج |
3 مللي أمبير |
|
وقت التعرض |
0-3 دقيقة |
|
دقة تحديد المواقع |
±5 مم |
|
سرعة السفر |
12 م/دقيقة |
|
جهد البطارية / السعة |
108 فولت / 10 أمبير ساعة |
|
مسافة المشي بدون تعرض |
1 كم (ذهابًا وإيابًا) |
|
سمك الجدار المطبق |
≤10 مم |
|
الطول الإجمالي للزاحف (مم) |
1870 (جسم السيارة 1170 مم، مولد 600 مم، اتصال 100) |
|
وضع القيادة |
قيادة فردية |
|
حجم البقعة البؤرية |
1.0*3.5 |
|
زاوية إشعاع الأشعة السينية |
360 درجة * 40 درجة |
|
درجة حرارة بيئة التشغيل |
-20 درجة مئوية إلى +75 درجة مئوية |
|
درجة حرارة التخزين |
0 درجة مئوية إلى +60 درجة مئوية |
|
رطوبة البيئة المطبقة |
≤85% |
|
وزن صندوق البطارية |
25 كجم،42 كجم |
|
وزن المولد |
8.5 كجم |
|
وزن التسلق |
≤30 كجم |
|
نصف قطر دوران الزاحف |
＞15D |
|
نوع المولد |
أنبوب زجاجي HUATEC XXH-1605 |

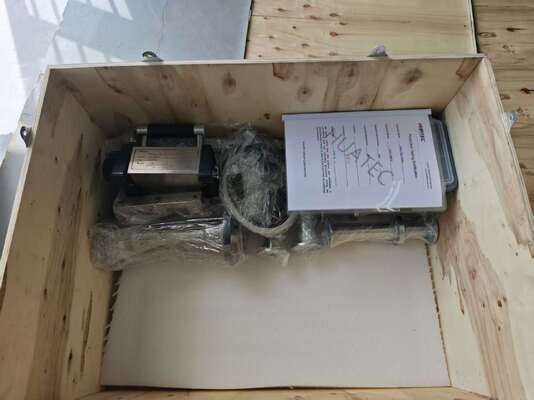

التسليم القياسي
|
لا. |
محتوى التكوين |
الكمية |
تعليق |
|
1 |
الزاحف (المركبة) |
1 قطعة |
|
|
2 |
مولد الأشعة السينية |
1 قطعة |
|
|
3 |
حزمة البطارية |
2 علبة |
|
|
4 |
شاحن البطارية |
1 قطعة |
|
|
5 |
جهاز إرسال تحديد المواقع المغناطيسي |
1 قطعة |
|
|
6 |
مستقبل تحديد المواقع المغناطيسي |
1 قطعة |
|
|
7 |
شاحن تحديد المواقع المغناطيسي |
1 قطعة |
|
|
8 |
عمود التمديد |
1 مجموعة |
6 قطعة |
|
9 |
عجلات (كبيرة) |
1 مجموعة |
6 قطعة |
|
10 |
عجلات (صغيرة) |
1 مجموعة |
6 قطعة |
|
11 |
لوحة التمديد |
1 مجموعة |
2 قطعة |
|
12 |
أداة |
1 مجموعة |
|
|
13 |
شهادة المطابقة، دليل المستخدم |
1 قطعة |
|
|
14 |
رسم التجميع |
1 مجموعة |
|
|
15 |
جدول مقارنة الأعطال |
1 قطعة |
|
ملحقات اختيارية
شاشة رصاصية / حرف رصاصي / شريط / IQI / فيلم / عارض أفلام / مقياس كثافة / جهاز قياس الجرعات الشخصية للإشعاع / Pملابس واقية / مصباح إنذار أشعة جاما
