تفاصيل المنتج:
|
| نطاق القياس: | 0.6 إلى 508 ملم (0.025 إلى 20.00 بوصة) | قرار القياس: | 0.01 أو 0.1mm ((0.001 أو 0.01in) |
|---|---|---|---|
| نطاق سرعة المواد: | 500-9999 م/ث،0.0179-0.3937 بوصة/ش | معدل تحديث القياس: | اختياري 4 هرتز، 8 هرتز، أو 16 هرتز في الثانية |
| عرض: | 2.4 بوصة شاشة TFT QVGA ((320×240) لون OLED مع نسبة التباين 1010:1 | ||
| إبراز: | مقياس سمك بالموجات فوق الصوتية عالي الدقة,كاشف سمك بملحق بلوري مزدوج,مقياس سمك جدار الأنابيب المعدنية |
||

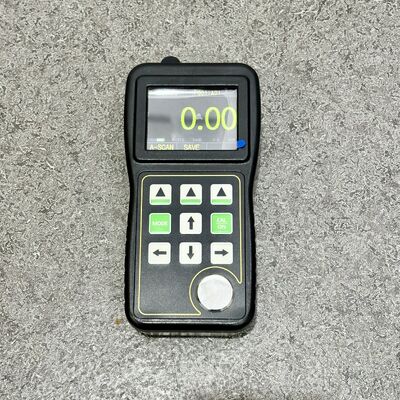

جهاز قياس سمك بالموجات فوق الصوتية عالي الدقة TG-5100D مزدوج البلورات للكشف عن سمك جدار الأنابيب المعدنية
يستخدم مقياس السمك بالموجات فوق الصوتية هذا الذي طورته شركتنا وأنتجته شاشة OLED بألوان حقيقية، ويدعم وظائف A-SCAN و B SCAN في الوقت الفعلي وقياس السمك عبر الطلاء، وتخزين بيانات بسعة كبيرة، وغيرها من الوظائف، ويستخدم مبدأ القياس بالموجات فوق الصوتية، وهو جهاز اختبار غير مدمر صناعي محمول عالي الدقة وعالي الدقة.
يمكن استخدام الجهاز على نطاق واسع في التصنيع، وصناعة معالجة المعادن، والصناعة الكيميائية، وصناعة فحص السلع، وغيرها من مجالات الاختبار. بالإضافة إلى مجموعة متنوعة من الألواح والأجزاء المعالجة المختلفة للقياس الدقيق، يمكن استخدامه أيضًا لمراقبة إنتاج الأنابيب وأوعية الضغط المختلفة أثناء الاستخدام، ومراقبة درجة التآكل والتخفيف بعد ذلك، وهو أداة ضرورية في صناعة الاختبار غير المدمر.
وظيفة لقطة A-SCAN، والتي يمكن أن تساعد المستخدمين على التحكم بشكل أفضل في القياس وتجنب القياس الخاطئ الناجم عن عوامل المادة نفسها. عندما يكون هناك طلاء أو طبقة طلاء على سطح المادة قيد الاختبار، يمكن الحصول على السمك الفعلي للركيزة للشغل دون طحن أو إتلاف طلاء السطح.
الميزات الوظيفية الرئيسية
1. قائمة تكوين معلمات بسيطة من مستوى واحد
2. مسح A في الوقت الفعلي. يمكن للمستخدم رؤية شكل موجة الإشارة فوق الصوتية مباشرة على الشاشة، والتي تستخدم للتحقق من صحة قراءة السمك، وتحليل سبب المشكلة، ومساعدة المستخدم في إيجاد حل للمشكلة.
3. عند اقتران المسبار بالشغل، يتم عرض قيمة السمك بخط أبيض.
4. إنذار السمك: يمكن تعيين حد السمك للإنذار، ويمكن تغيير لون قراءة السمك ديناميكيًا أثناء الإنذار.
5. وضع الحد الأقصى: التقاط القيم القصوى والدنيا في عملية القياس
6. وضع الفرق: الحصول على الفرق بين قيمة قياس السمك الحالية والسمك الاسمي وقيمة النسبة المئوية للفرق والسمك الاسمي
7. دعم وحدات السمك بالمليمتر والبوصة
8. وظيفة تخزين بيانات بسعة كبيرة: يمكن تخزين 100,000 قيمة سمك
9. يمكن اختراق الطلاء على سطح الشغل، وقياس سمك الركيزة مباشرة
10. يمكن للمستخدم اختيار دقة القياس في النظام المتري x. XX و X.X، وفي النظام البريطاني x. XX و X.X
11. واجهة متعددة اللغات اختيارية
12. وقت الاستعداد يصل إلى 35 ساعة
المعلمات الفنية
|
|
شاشة OLED ملونة TFT QVGA (320 × 240) مقاس 2.4 بوصة بنسبة تباين 1010: 1 |
| مبدأ العمل | طريقة النبض/الصدى/الصدى بالموجات فوق الصوتية باستخدام مسبار مزدوج البلورات |
| نطاق القياس | 0.6 إلى 508 ملم (0.025 إلى 20.00 بوصة) |
| دقة القياس | 0.01 أو 0.1 ملم (0.001 أو 0.01 بوصة) |
|
|
مليمتر أو بوصة |
| وضع العرض | وضع قيمة السمك، وضع التقاط الحد الأدنى/الأقصى، وضع الفرق/التخفيض |
| تصحيح مسار V | يقوم تصحيح مسار V التلقائي بتعويض عدم خطية المسبار المزدوج |
| معدل تحديث القياس | اختياري 4 هرتز، 8 هرتز، أو 16 هرتز في الثانية |
| نطاق سرعة المادة |
|
| لغة العمل | الصينية/الإنجليزية/الفرنسية (اختياري) |
| مجموعة الإنذار | إنذار الحد الأقصى/الأدنى، تغيير لون قراءة السمك ديناميكيًا عند الإنذار |
| مصدر الطاقة | بطاريتان AA بقوة 1.5 فولت |
| وقت التشغيل | بطاريتان AA، أكثر من 35 ساعة خدمة |
| إيقاف تشغيل الجهاز | إيقاف تشغيل تلقائي اختياري بعد عدم إجراء أي عملية لمدة 5 أو 10 أو 20 دقيقة، أو إيقاف تشغيل يدوي |
|
|
-10 إلى +50 درجة مئوية، حتى 20 درجة مئوية مع متطلبات خاصة |
|
|
|
| مدة الصلاحية | تحتوي على بطارية 280 جرام |
|
|
12 شهرًا |

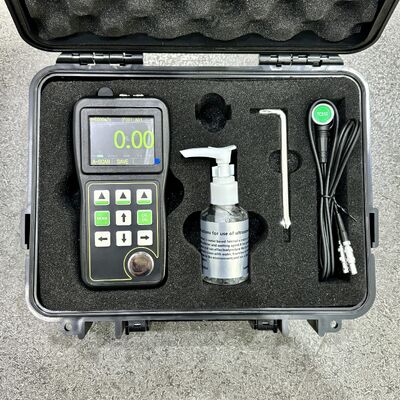

التسليم القياسي
الوحدة الرئيسية TG-5100D
مسبار مع كابل
حقيبة حمل
دليل التعليمات
شهادة معايرة
ملحقات اختيارية
| مسبار عالي الحرارة | مسبار حديد الزهر |
| مسبار أنبوب ضيق | مسبار مصغر |
| كابل مسبار | كتلة خطوة |
| غلاف مطاطي |
مسبار بنطاق قياس
| مسبار موصوف |
|
قطر منطقة التلامس |
نطاق القياس (في الصلب) |
درجة حرارة التلامس المسموح بها |
| مسبار حديد الزهر ZT12 |
|
|
|
|
| مسبار قياسي PT12 |
|
|
|
|
| مسبار قياسي PT08 |
|
|
|
|
| مسبار قياسي TC510 |
|
|
|
|
| مسبار أنبوب بلوري صغير PT06 |
|
|
|
|
| مسبار مصغر PT04 |
|
|
|
|
| مسبار عالي الحرارة |
|
|
|
أقل من 480 درجة مئوية |
