تفاصيل المنتج:
|
| اسم المنتج: | كاشف عيوب الجسيمات المغناطيسية المحمول متعدد الوظائف | مزود الطاقة: | تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير |
|---|---|---|---|
| الإخراج: | التيار المتناوب 38 فولت 10 أمبير | سرعة التفتيش: | ≥6 م/دقيقة |
| إبراز: | كاشف عيوب الجسيمات المغناطيسية المحمولة,معدات إزالة المغنطة بتيار قابل للتعديل,معدات اختبار غير مدمرة متعددة الوظائف |
||
HCDX-IISC جهاز الكشف عن العيوب المغناطيسية متعددة الوظائف المحمول
مقدمة:
جهاز الكشف عن العيوب المغناطيسي المكون من مسحوق HCDX-IISC يتبنى مفتاح بدون اتصال بقيادة السيليكون ، مع ضوضاء منخفضة ، وقوة مغناطيسية قوية ، ومدة خدمة طويلة وتشغيل بسيط ،مناسبة للاستخدام في الميدان والمختبراتيستخدم الجهاز تكوينًا مركبًا ، ويمكن للمستخدمين اختيار المسبار بحرية وفقًا لاحتياجاتهم. يمكن تكوين مسبار من النوع A ، D ، E ، O وفقًا لمتطلبات المستخدم.
سلسلة HCDX-IISC لديها وظيفة إزالة المغناطيسية ، ويمكن ضبط التيار.
يتم اعتماد MCU 8-بيت كجهاز تحكم من قبل كاشف العيوب الجسيمات المغناطيسية (مع الدائرة التي تسيطر على المرحلة) ،ويمكن تحقيق التنظيم المستمر من التيار المغناطيسي من خلال جمع دقيق من إشارة عابرة التيار الترددي الصفر والإشارة من التنظيم الحاليبالإضافة إلى ذلك ، تم تجهيزها بوظيفة إزالة المغناطيسية ؛ يمكن تشغيل وظيفة إزالة المغناطيسية بعد اختيار وضع إزالة المغناطيسية وضغط زر الزناد.يمكن لبرنامج MCU التمتع بالترقيات المجانية مدى الحياة، ويمكن تكوين نوع A ، D ، E ، O المسبار وفقا لمتطلبات المستخدم.
التطبيق:
تستخدم بشكل رئيسي للكشف عن الشقوق السطحية والقريبة من السطح في قطعة العمل المغناطيسية الحديدية.
وعاء الضغط للدبابات، والبنية الصلبة، والصقاقات، والأجزاء اللاصقة، والأجزاء المصنعة، الخ.
مقدمة المسحات القياسية للنموذج HCDX-IISC:

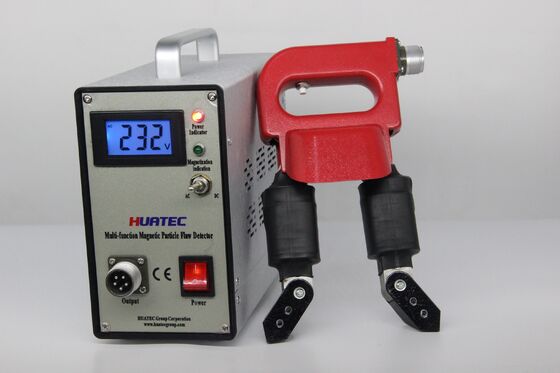

المسبار من النوع D (مسبار الياق الكهرومغناطيسي): مجهز بالمفاصل المتحركة ، يمكنه مغناطيسية واكتشاف سطح قطعة العمل.

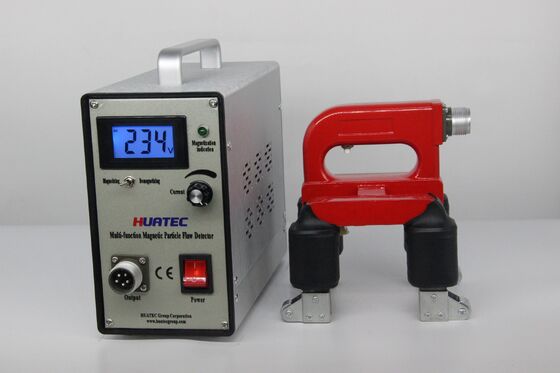

نوع A المسبار (مسبار حدوة الحصان): مناسبة لجميع أنواع لحام الفيل، قطعة العمل الكبيرة داخل وخارج زوايا فحص المغناطيسية المحلية، مجهزة بأضواء العمل.

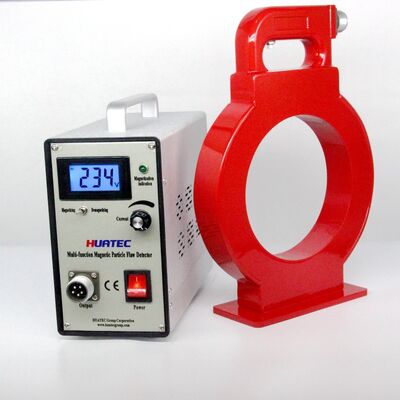

المسبار من النوع O (الملفات من نوع الحلقة): وهو مناسب للكشف عن الشقوق المحيطية لقطع العمل ، وهو حساس للغاية للشقوق الناجمة عن تعب قطعة العمل.يمكنه إزالة مغناطيسية القطعة عن طريق طريقة بعيدة.

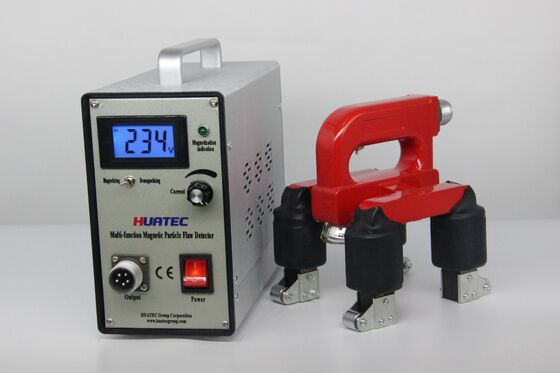

المسبار من النوع E (مسبار المجال المغناطيسي الدوار): إجراء الكشف عن العيوب الشاملة لجميع أنواع اللحام المستقيم ، اللحام المحيطي ، اللحام المتراكم والسطح المسطح والمنحني ذو الأشكال الهندسية الكبيرة.تم تجهيز المسبار مع عجلة، مما يسهل التشغيل ويزيد من السرعة.
المعلمات التقنية:
مصدر الطاقة: AC 220V ± 10% 50HZ 5A
الخروج: AC 38V 10A
أجهزة الاستكشاف من النوع A.D.E.O اختيارية ومتاحة
سرعة التفتيش:≥6 م/دقيقة
ارتفاع درجة حرارة المسبار:≤60°C
معدل العمل: يوصى بالعمل لفترة طويلة من التشغيل المستمر: وقت المغناطيس≤3 ثواني، وقت الفاصل≥خمس ثواني
الوزن: حوالي 6.5 كجم (الوحدة الرئيسية)
حجم جهاز التحكم: 95x45x75mm (L*W*H)
حجم الحافظة: 170x140x70mm (L*W*H)
جميع معايير المسبار الاختيارية:
|
مسبار من النوع D |
قوة الرفع: AC≥5 كيلوغرام من التيار المباشر≥18 كجم (بدون مفاصل) مسافة القطب: 50-200mm (قابلة للتعديل) التيار التشغيلي:≥8A الجهد العامل: AC=38V، DC=9V الوزن: 2.5 كجم |
|
أنوع المسبار |
قوة الرفع: AC≥4.5 كيلوغرام من التيار المباشر≥18 كجم مسافة القطب: 20-160mm (قابلة للتعديل) الجهد العامل: AC=38V، DC=9V الوزن: 2.0 كجم |
|
أوهنوع المسبار |
الكثافة المغناطيسية المركزية: 180Oe الجهد العامل: AC=38V القطر الداخلي: 150 ملم الوزن: 2.5 كجم |
|
Eنوع المسبار |
قوة رفع:≥12 كجم المسافة: 110 ملم التيار التشغيلي:≥7A سرعة التفتيش: 6 م/دقيقة الجهد العامل: 38 فولت اليسار، 2 الوزن: 3.0 كجم |
التسليم القياسي:
المضيف HCDX-IISC 1
مسبار النوع D 1
المسبار من النوع A 1
مسبار من النوع E 1
مسبار من النوع O 1
خط الطاقة 1
خط المسبار 1
العينة القياسية 1
دليل التشغيل 1
شهادة 1
ملحقات اختيارية:
المسبار من النوع A
O المسبار
مسبار E
D المسبار
الوزن الميت
عينة الاختبار
ضوء الأشعة فوق البنفسجية
