تفاصيل المنتج:
|
| مادة: | الفولاذ المقاوم للصدأ مغلفة بطبقة من النيكل ثم سبيكة الكروم الصلبة | الخردة: | R = 2.5μm، 5μm، 10μm و 15μm |
|---|---|---|---|
| تسامح: | ±10% | معيار الاختبار: | GB/T18851.3المعايير ISO 3452-3 و JIS Z 2343-3: 2001 |
| خمسة عيوب على شكل نجمة تتراوح: | 3.0 إلى 5.5 ملم | ||
| إبراز: | كتلة اختبار مرجعية NDT PT النوع الثاني,بقع خشونة لمعايرة نظام السائل المخترق,كتلة اختبار خشونة 2.5-15 ميكرومتر |
||
كتلة اختبار مرجعية من النوع الثاني للكشف عن العيوب بالصبغ، بقع خشونة 2.5-15 ميكرومتر لمعايرة نظام الاختراق
يصف المعيار ISO 3452-3: 2013 نوعين من الكتل المرجعية - الكتل المرجعية من النوع 2 مخصصة للتقييم الروتيني لأداء نظام الكشف عن العيوب بالصبغ السائل (DPI).

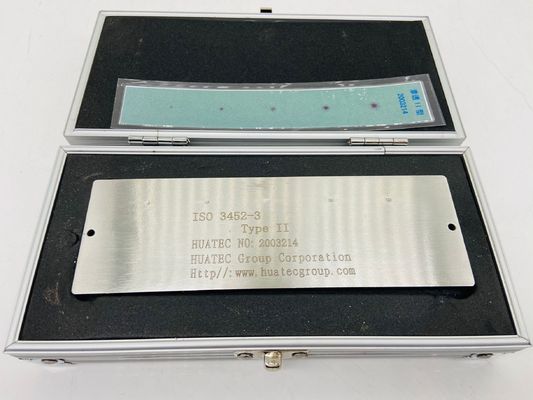

كتلة الاختبار المرجعية من النوع 2 مصنوعة من الفولاذ المقاوم للصدأ مطلي بطبقة من النيكل ثم سبيكة كروم صلبة.
تم إنتاج خمس عيوب على شكل نجمة بأقطار تتراوح من 3.0 إلى 5.5 مم في هذه الطبقة، مع وضع العيوب الخمسة بشكل موحد وفقًا لأحجامها. لتقييم قابلية الغسل*، تتضمن كتلة الاختبار المرجعية من النوع 2 أربع بقع متجاورة بخصائص خشونة R = 2.5 ميكرومتر، 5 ميكرومتر، 10 ميكرومتر و 15 ميكرومتر. مع وجود أصغر عيب بجوار المنطقة التي تظهر أصغر خشونة.
| رقم العيب | 1 | 2 | 3 | 4 | 5 |
| الأبعاد النموذجية (القطر) (مم) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| الحجم باستخدام صبغة التباين اللوني (مم) | |||||
| الحجم باستخدام صبغة الفلورسنت (مم) |
ملاحظة: قطر مناطق الشقوق الخمسة بالمليمتر، التفاوت ±10%

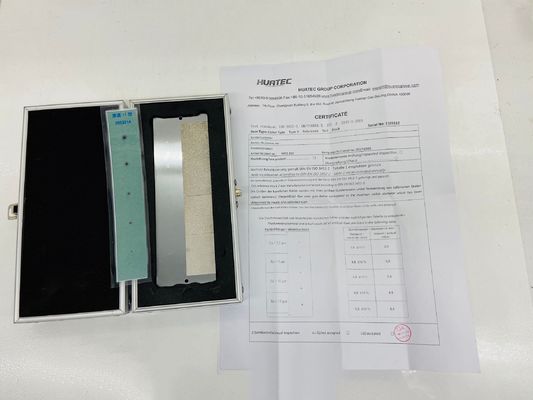

قطعة الاختبار ذات الخمس نقاط المصنوعة من الفولاذ المقاوم للصدأ والمطلية بالكروم هي قطعة اختبار من النوع الثاني في سلسلة الكشف عن العيوب بالصبغ. تم إنتاجها وفقًا لمعايير GB/T18851-2008 و EN ISO3452-3:2013. اجتازت التقييم الصناعي الوطني في ديسمبر 2002. تلبي كتلة الاختبار متطلبات معايير GB/T18851-2008 و EN ISO3452 و ASME. تعتمد القيمة المقاسة الفعلية للعيوب الاصطناعية على شهادة ISO 10474 أو EN 10204 من النوع 3.1.
لقياس الأقطار، تم استخدام صبغة فلورسنت من المستوى 2، والماء، ومطور جاف؛ وتم استخدام صبغة تباين لوني من المستوى 2. (تحديث بالحالة الفعلية، تم استخدام درجة المادة)
