تفاصيل المنتج:
|
| مادة: | الفولاذ المقاوم للصدأ مغلفة بطبقة من النيكل ثم سبيكة الكروم الصلبة | الخردة: | R = 2.5μm، 5μm، 10μm و 15μm |
|---|---|---|---|
| تسامح: | ±10% | معيار الاختبار: | GB/T18851.3المعايير ISO 3452-3 و JIS Z 2343-3: 2001 |
| خمسة عيوب على شكل نجمة تتراوح: | 3.0 إلى 5.5 ملم | ||
| إبراز: | كتلة اختبار PT من النوع الثاني من ISO 3452-3,كتلة تقييم أداء اختبار الاختراق,معدات اختبار غير إتلافي مع ضمان |
||

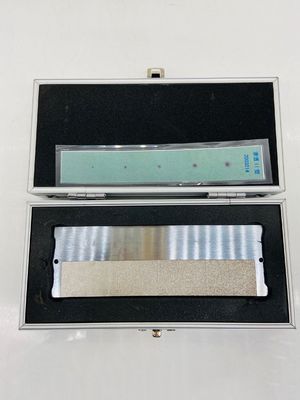

ISO 3452-3 نوع II PT كتلة اختبار مرجعية اختبار الاختراق كتلة تقييم الأداء
يصف معيار ISO 3452-3: 2013 نوعين من كتل المرجعية - الكتل المرجعية من النوع 2 هي للتقييم الروتيني لأداء نظام DPI.
يتم تصنيع الكتلة المرجعية من النوع 2 من الفولاذ المقاوم للصدأ المطلي بطبقة من النيكل ثم سبيكة الكروم الصلبة.

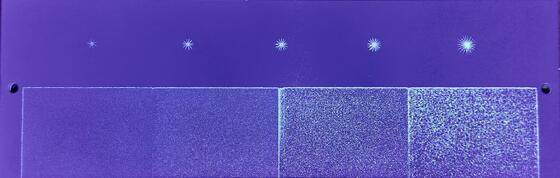

تم بعد ذلك إنتاج خمسة عيوب على شكل نجمة تتراوح قطرها من 3.0 إلى 5.5 ملم بشكل مصطنع في هذه الطبقة مع وضع العيوب الخمسة بشكل موحد وفقًا لحجمها.لتقييم قابلية الغسيل* تتضمن الكتلة المرجعية من النوع 2 أربع بقع مجاورة بحرارة R = 2.5μm، 5μm، 10μm و 15μm مع وجود أصغر عيب بجانب المنطقة التي تظهر أصغر الخام.
| رقم العيب | 1 | 2 | 3 | 4 | 5 |
| الأبعاد النموذجية (قطر) (ملم) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| الحجم حسب الاختلاف اللون (ملم) | |||||
| الحجم حسب المواد الخارقة الفلورسنتية (ملم) |
الملاحظة: قطر خمسة مناطق شقوق في مم، معدل تسامح ±10 ٪
القطعة الاختبارية ذات الخمس نقاط المقاومة للصدأ المزودة بالكروم هي قطعة اختبار من النوع الثاني في سلسلة الكشف عن العيوب الوقائية.يتم إنتاجه وفقا لمعايير GB/T18851-2008 و EN ISO3452-3:2013. اجتاز تقييم الصناعة الوطنية في ديسمبر 2002. يلبي كتلة الاختبار متطلبات GB / T18851-2008، EN ISO3452 ومعايير ASME.القيمة المقاسة الفعلية للعيوب الاصطناعية تستند إلى معيار ISO 10474 أو EN 10204 النوع 3.1 شهادة
لقياس القطرات ، تم استخدام مستوى 2 من المواد الخارقة الفلورسنتية ، والماء والمطور الجاف ؛ مستوى 2 من مستوى التباين اللون. (تم تحديث الحالة الفعلية ، واستخدم نوع المواد)
