تفاصيل المنتج:
|
| نطاق الكشف: | 0.15 مم ~ 10 م (موجة طولية من الفولاذ)؛ وضع الإرسال حتى 30 مترًا (قابل للتوسيع) | نطاق سرعة الصوت: | 100 ~ 20000 م / ث |
|---|---|---|---|
| معدل تكرار النبض: | 10-3000 هرتز، قابل للتعديل | النطاق الديناميكي: | ≥38 ديسيبل |
| دقة: | > 40 ديسيبل (مسبار 5P14) | هامش الحساسية: | >66 ديسيبل (Φ2 فتحة سفلية مسطحة على عمق 200 مم) |
| القمع الرقمي: | 0-80%، دون المساس بالخطية أو الكسب | ||
| إبراز: | كاشف الخلل بالموجات فوق الصوتية المحمولة,مقياس سماكة متعدد الوظائف,مسح A ومسح B عالي السرعة |
||

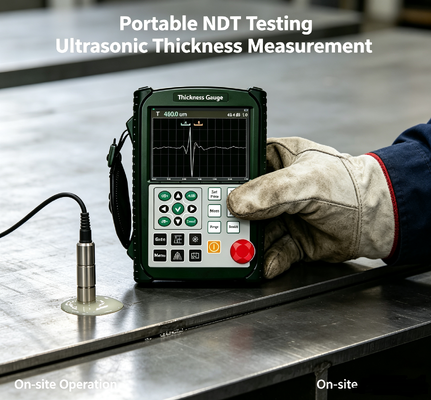

TG-UT10 المحمول متعدد الوظائف الكشف عن العيوب بالموجات فوق الصوتية مقياس سمك 12 بت العينات عالية السرعة A-Scan B-Scan
★إشارات كاملة للعملية على الشاشة والتفاعلات الموجهة بواسطة مربع الحوار لتعديل المسبار والعمليات الأخرى ؛ لا يلزم إشارة يدوية.
★معدل التكرار: قابلة للتعديل من 16 هرتز إلى 10000 هرتز للفحص عالي السرعة.
★نسبة الإشارة إلى الضوضاء العالية للغاية توفر أشكال موجة واضحة ومستقرة. التصميم الخاص لمكافحة التداخل يسمح بالعمل الموثوق به في ظل ظروف العمل القاسية.
★أخذ عينات عالية السرعة من 12 بت AD. متوافق مع مسبار 15 ميغاهرتز للكشف عن عيوب صغيرة بحساسية وفصل ممتاز.
★حجرة مع تصنيف IP65 مصنوعة من مواد مركبة من سبيكة السيليكون؛ صلبة، مقاومة للغبار والماء.
★ما يصل إلى 10 ساعات من التشغيل المستمر بشحنة بطارية واحدة.
★دقة القياس تصل إلى 0.001 ملم. الحد الأدنى للسمك القابل للقياس: 0.15 ملم (الصلب) ، 0.05 ملم (البلاستيك). قادرة على القياس الفعال من خلال طبقات الطلاء.
المواصفات التقنية
|
البند |
المواصفات |
|
نطاق الكشف |
0.15 ملم ~ 10 م (الموجة الطولية في الصلب) ؛ وضع نقل يصل إلى 30 م (يمكن توسيعه) |
|
نطاق سرعة الصوت |
100 ~ 20000 متر/ثانية |
|
معدل تكرار النبض |
10-3000 هرتز، قابلة للتعديل |
|
النطاق الديناميكي |
≥38 ديسيبل |
|
خطأ خطية عمودية |
≤1.5% |
|
خطأ خطية أفقية |
≤0.2% |
|
القرار |
> 40 ديسيبل (5P14 مسبار) |
|
هامش الحساسية |
> 66 ديسيبل (Φ2 ثقب أسفل مسطح على عمق 200 مم) |
|
القمع الرقمي |
0-80 ٪، دون إضعاف الخطيّة أو المكاسب |
|
أنواع المسبار |
مسبار الشعاع المستقيم، مسبار الكريستال، مسبار اختراق |
|
البوابات |
بوابة الدخول، بوابة فقدان الصدى؛ أوضاع بوابة واحدة / بوابة مزدوجة |
|
إنذار |
إنذار صوتي، إنذار إشارة LED |
|
إمدادات الطاقة |
9 فولت DC |
|
عمر البطارية |
10 ساعات |
|
الأبعاد |
250 × 165 × 40 مم |
|
الوزن |
1.0 كجم |
|
درجة حرارة العمل |
-10°C50 °C |
|
الرطوبة النسبية |
20 ٪- 95 ٪ RH |
|
نطاق النبض |
100 فولت ، 200 فولت ، 300 فولت ، 400 فولت ، 500 فولت قابلة للاختيار ؛ توافق واسع للمسبار |
|
عرض النبض |
قابلة للتعديل باستمرار في غضون 0.03-0.51 μs لتتطابق مع مسبار من ترددات مختلفة |
|
التخفيف من المسبار |
50 Ω، 100 Ω، 150 Ω، 400 Ω اختيارية لمتطلبات الحساسية والقرار المختلفة |
|
العينات في الوقت الحقيقي للأجهزة |
محول AD عالي الدقة 12 بت ، معدل أخذ عينات 400 ميغا هرتز لإعادة إنتاج أشكال الموجات بشكل حقيقي للغاية |
|
أنماط الكشف |
اكتشاف نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، RF |
|
تردد المسبار |
0.2 ميغاهرتز ~ 15 ميغاهرتز |
|
قراءة البوابة |
قراءة بوابة واحدة / بوابة مزدوجة قابلة للاختيار ؛ قراءة القيمة القصوى داخل البوابة |
|
المكاسب الإجمالية |
110 ديسيبل؛ خيارات الخطوة: 0.1 ديسيبل، 1 ديسيبل، 2 ديسيبل، 6 ديسيبل |
|
المرفق |
BNC / LEMO اختياري |
1 الوظائف الرئيسية

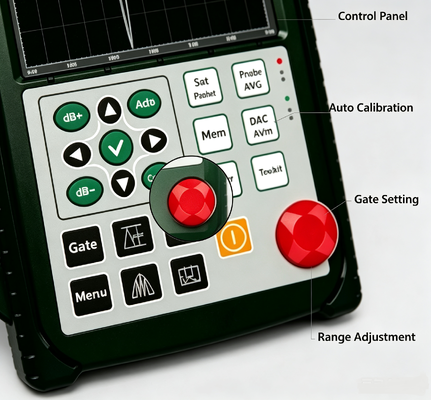

• معايرة تلقائية بلمسة واحدة
• قياس سمك دقة عالية: الحد الأقصى للدقة 0.001 ملم؛ الدقة المتكررة ± 0.002 ملم
• وظائف مكاسب تلقائية، غلاف الصدى ومحافظة الذروة لتحسين كفاءة التفتيش
• 500 قناة قياس سمك مستقلة (يمكن توسيعها)
• تخزين وتشغيل أشكال الموجات ومجموعات البيانات التي يتم مسحها حتى 1000 A (يمكن توسيعها) ؛ صادرة تقارير التفتيش بتنسيق PDF ؛ يمكن عرض التقارير دون برامج الكمبيوتر المخصصة
• دعم محرك أقراص فلاش USB الخارجي. يمكن تصدير البيانات المخزنة الداخلية في أي وقت؛ تخزين ملفات التفتيش غير المحدود عبر محرك أقراص USB الخارجي
• عرض ونطاق نبض الإرسال القابل للتعديل
• بطارية ليثيوم أيون عالية الأداء صديقة للبيئة؛ لمدة تشغيل متواصلة تصل إلى 10 ساعات للتكوين القياسي
• الساعة في الوقت الحقيقي: تاريخ وتوقيت التفتيش معطم وحفظ مع البيانات
• القمع الرقمي بدون تأثير على الفائدة والخطية
• تعويض المكاسب: يعوض الضعف في ديسيبل الناجم عن الأسطح الخام والفحوصات بعيدة المدى على قطع العمل السميكة وعوامل أخرى
• تحليل تسلسل الصدى
• تجميد الشاشة / فكها
• ملء الموجات
• مؤشر حالة البطارية
• علامة التقاط
• علامات الألوان الموجية داخل البوابات
• زوم البوابة
2 الملحقات القياسية
مسبار قياس سمك معياري واحد
