HCDX-IISC كاشف عيبات الجسيمات المغناطيسية متعددة الوظائف المحمولة التيار القابل للتعديل مع وظيفة إزالة المغناطيسية A / D / E / O المسبار الاختياري

كاشف عيوب الجسيمات المغناطيسية المحمول متعدد الوظائف HCDX-IISC قابل لتعديل التيار مع وظيفة إزالة المغناطيسية، مجسات اختيارية A/D/E/O

مقدمة:

يكتشف كاشف عيوب الجسيمات المغناطيسية المركب HCDX-IISC عيوبًا في المواد المغناطيسية الحديدية. يستخدم مفتاحًا صامتًا يتم التحكم فيه بالسيليكون، مما يوفر ضوضاء منخفضة وقوة مغناطيسية قوية وعمر خدمة طويل وتشغيلًا بسيطًا، وهو مناسب للاستخدام في الميدان والمختبر. يعتمد الجهاز على تكوين مدمج، ويمكن للمستخدمين اختيار المجسات بحرية حسب احتياجاتهم. يمكن تكوين المجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.

تتميز سلسلة HCDX-IISC بوظيفة إزالة المغناطيسية، وقابلية تعديل التيار.

يستخدم هذا الكاشف للعيوب المغناطيسية متحكمًا دقيقًا 8 بت (مع دائرة تحكم طورية)، ويمكن تحقيق التنظيم المستمر لتيار المغنطة من خلال الجمع الدقيق لإشارة عبور الجهد الصفري المتردد وإشارة تنظيم التيار. بالإضافة إلى ذلك، فهو مزود بوظيفة إزالة المغناطيسية؛ يمكن تشغيل وظيفة إزالة المغناطيسية بعد اختيار وضع إزالة المغناطيسية والضغط على زر التشغيل. علاوة على ذلك، يمكن ترقية برنامج المتحكم الدقيق مجانًا مدى الحياة، ويمكن تكوين المجسات من النوع A و D و E و O وفقًا لمتطلبات المستخدم.

جميع معلمات المجسات الاختيارية:

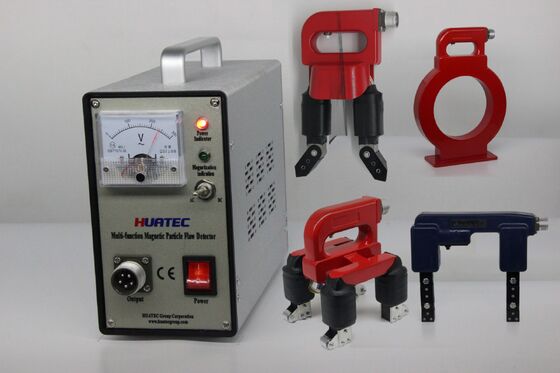

مقدمة المجسات القياسية للطراز HCDX-IISC:

مجس من النوع D (مجس نير مغناطيسي): مزود بوصلات متحركة، يمكنه مغنطة وفحص الأجزاء السطحية.

مجس من النوع A (مجس حدوة حصان): مناسب لجميع أنواع لحام الزاوية، وفحص المغنطة المحلية للزوايا الداخلية والخارجية للأجزاء الكبيرة، مزود بأضواء تشغيل.

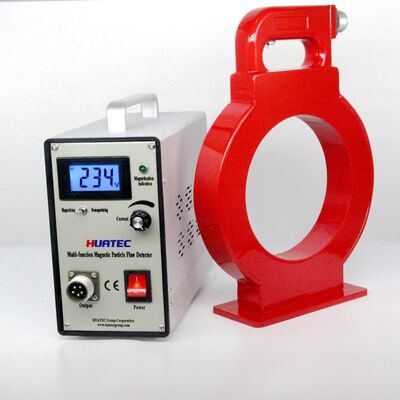

مجس من النوع O (ملف حلقي): مناسب للكشف عن الشقوق المحيطية للأجزاء، وهو حساس جدًا للشقوق الناتجة عن إجهاد الأجزاء. بالإضافة إلى ذلك، يمكنه إزالة مغنطة الأجزاء عن بعد.

مجس من النوع E (مجس مجال مغناطيسي دوار): يقوم بالكشف عن العيوب الشامل لجميع أنواع اللحامات المستقيمة، واللحامات المحيطية، واللحامات التناكبية، والأسطح المستوية والمنحنية ذات الأشكال الهندسية الكبيرة. المجس مزود ببكرات، مما يسهل التشغيل ويزيد السرعة. المجس مزود بأضواء تشغيل لسهولة الملاحظة.

المعلمات الفنية:

مصدر الطاقة: تيار متردد 220 فولت ± 10% 50 هرتز 5 أمبير

الخرج: تيار متردد 38 فولت 10 أمبير

المجسات من النوع A.D.E.O اختيارية ومتاحة

سرعة الفحص: ≥ 6 م/دقيقة

ارتفاع درجة حرارة المجس: ≤ 60 درجة مئوية

دورة العمل: يوصى بالعمل لفترة طويلة من التشغيل المستمر: وقت المغنطة ≤ 3 ثوانٍ، وقت الفجوة ≥ 5 ثوانٍ

الوزن: حوالي 6.5 كجم (الوحدة الرئيسية)

حجم وحدة التحكم: 95 × 45 × 75 مم (طول × عرض × ارتفاع)حجم حقيبة الحمل: 170 × 140 × 70 مم (طول × عرض × ارتفاع)

التسليم القياسي:

المضيف HCDX-IISC

1

مجس نير من النوع D 1

مجس من النوع A

1

1

دليل التشغيل

1دليل التشغيل

عينة قياسية 1دليل التشغيل

شهادة1

مجس من النوع Aمجس O

مجس D

وزن ميت

ضوء الأشعة فوق البنفسجية
